Ремонт оборудования
3A2501M
21
9.
Осторожно положите поршень (107) и шток (102)
на стол, чтобы не погнуть шток. Снимите гайку (108),
шайбу (109) и поршень (107). Снимите наружное
уплотнительное кольцо (105) и внутреннее
уплотнительное кольцо (110).
10. Осмотрите детали на предмет износа или повреждений.
При необходимости оборудование следует заменить.
Сборка поршня и уплотнения
1.
Установите новые уплотнительные кольца
(105 и 110). Н нанесите смазку на поршень (107)
и уплотнительные кольца.
2.
Нанесите на резьбу герметик средней прочности.
Установите на поршневой шток (102) поршень (107),
шайбу (109) и гайку (108).
3.
Осторожно вставьте поршень в цилиндр. Протолкните
в цилиндр поршневой шток.
4.
Нанесите смазку на уплотнительное кольцо (106)
и подшипник (111). Установите в корпус (103)
уплотнения поршня уплотнительное кольцо (106),
подшипник (111) и фиксирующее кольцо (112).
5.
Установите новое уплотнительное кольцо (105)
на корпус (103) уплотнения поршня.
6.
При наличии подъемника из углеродистой стали
необходимо выполнить следующие действия.
Установите новый штифт (113), если это необходимо,
или убедитесь в том, что штифт находится на месте.
7.
Нанесите смазку на уплотнительное кольцо (105)
и корпус (103) уплотнения поршня.
8.
Установите пружину (104) и корпус (103) уплотнения
поршня на шток (102). При наличии подъемника
из углеродистой стали необходимо выполнить
следующие действия. Направьте штифт в отверстие,
имеющееся в цилиндре. При наличии подъемника
из нержавеющей стали необходимо выполнить
следующие действия. Не вставляйте корпус
уплотнения поршня в цилиндр.
9.
Установите фиксирующее кольцо (115).
10. При наличии подъемника из нержавеющей стали
необходимо выполнить следующие действия.
Нанесите смазку на внутреннее уплотнительное
кольцо (122) и установите его в колпачок (120)
поршня. Установите на колпачок поршня наружное
уплотнительное кольцо (121). Затем установите
колпачок (120) поршня на цилиндр, пользуясь винтами
(124) и шайбами (123).
11. Установите на место перекладину (114), шайбы (116, 3)
и гайки (117, 4).

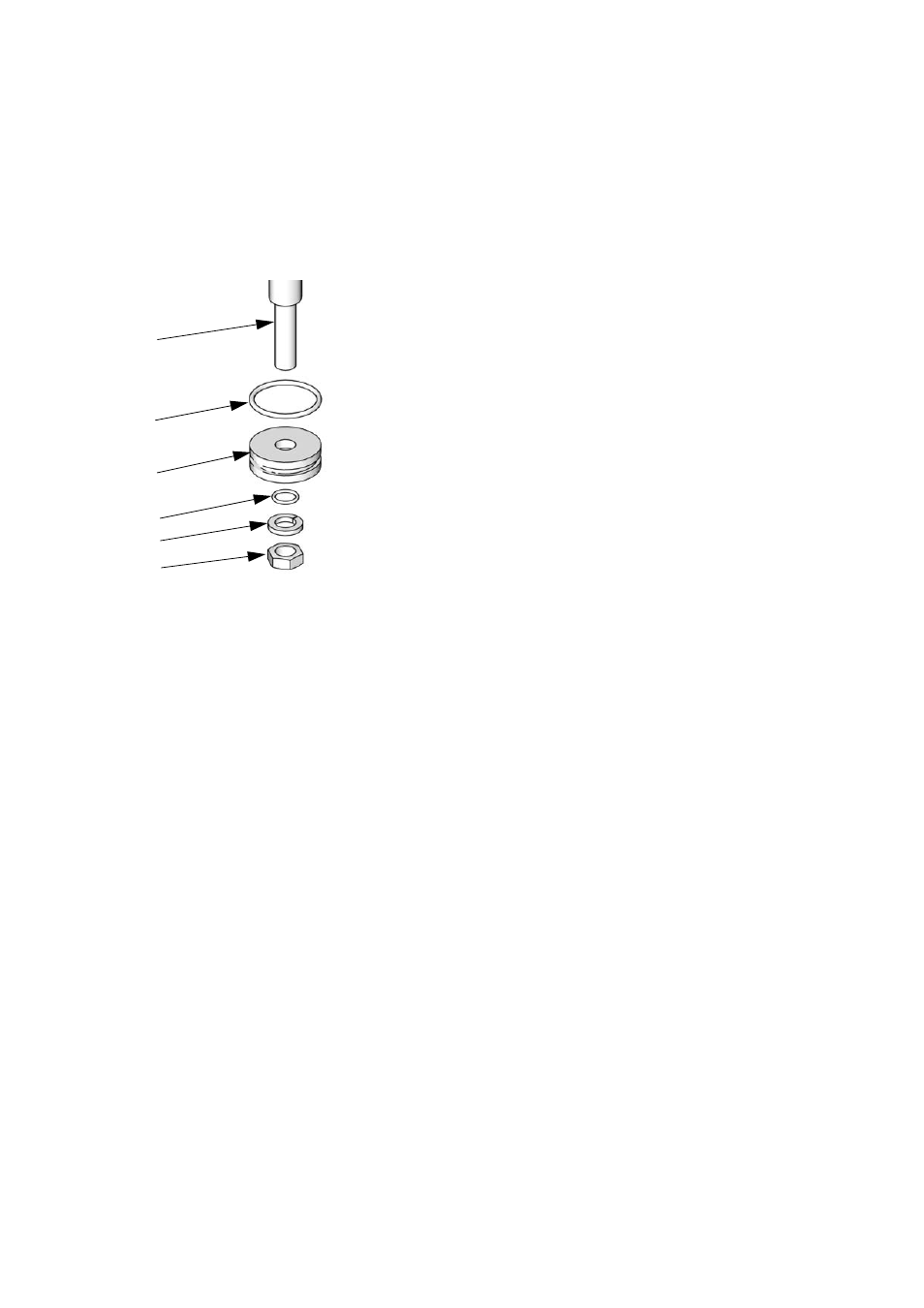

Р
ИС
. 8. Поршень подъемника
107
108
*†
109
*†
110
*†
105
*†
TI10521a
102
