Инструкция по эксплуатации Graco SaniForce
Страница 31
Детали
3A2501M
31
ti16250a

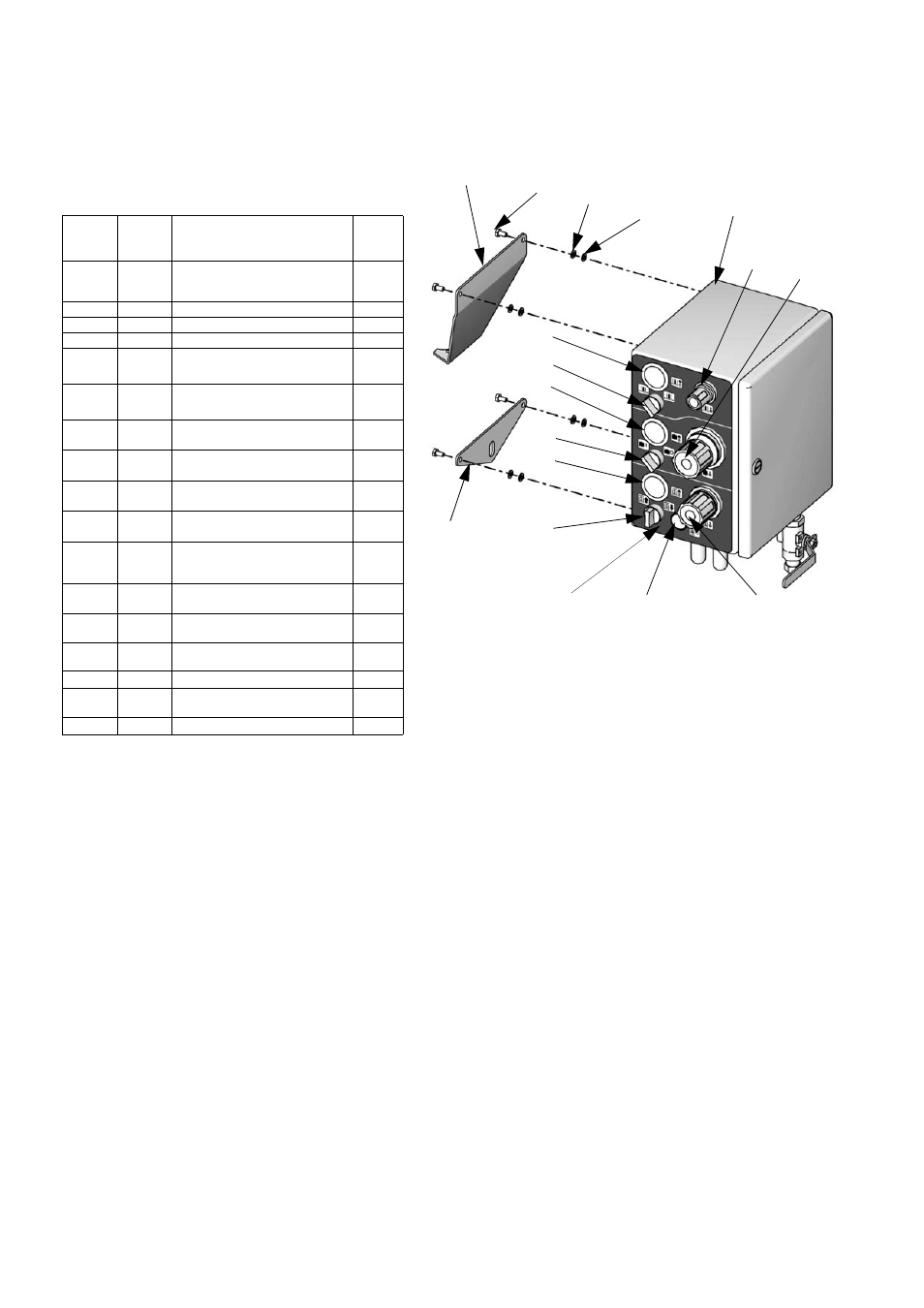

Комплект средств управления
потоком воздуха 16G393
Закрытый модуль, нержавеющая сталь
Справо-
чный
номер
Деталь
Описание
Кол-во
301
-----
МОДУЛЬ управления потоком
воздуха; включает
301a—301c
1
301a
16T411
РЕГУЛЯТОР, уплотнения
1
301b
16T409
РЕГУЛЯТОР, насоса
1
301c
16T410
РЕГУЛЯТОР, плунжера
1
301d
16V725
МАНОМЕТР, давление
,
надувное уплотнение
1
301e
16V728
РЕЛЕ, давления
,
надувное
уплотнение
1
301f
16V727
МАНОМЕТР, давление
,
пневматический двигатель
1
301g
16V728
РЕЛЕ, давления
,
пневматический двигатель
1
301h
16V726
МАНОМЕТР, давление
,
направление движения штока
1
301j
16V729
РЕЛЕ, давления
,
направление движения штока
1
301k
16V730
ПЕРЕКЛЮЧАТЕЛЬ, кнопка
,
пневморазгрузка пластина
подъемника
1
302
16F486
КРОНШТЕЙН для модуля
управления
1
303
16F485
КРОНШТЕЙН для модуля
управления
1
304
102235
ВИНТ с шестигранной
головкой
4
305
104123
ШАЙБА стопорная пружинная
4
306
102025
ГАЙКА полной высоты
шестигранная обычная
4
307
16N855
НАКЛЕЙКА, накладка
1
301
302
303
305
306
307
301a
301b
301c
304
301d
301e
301f
301g
301h
301j
301k
