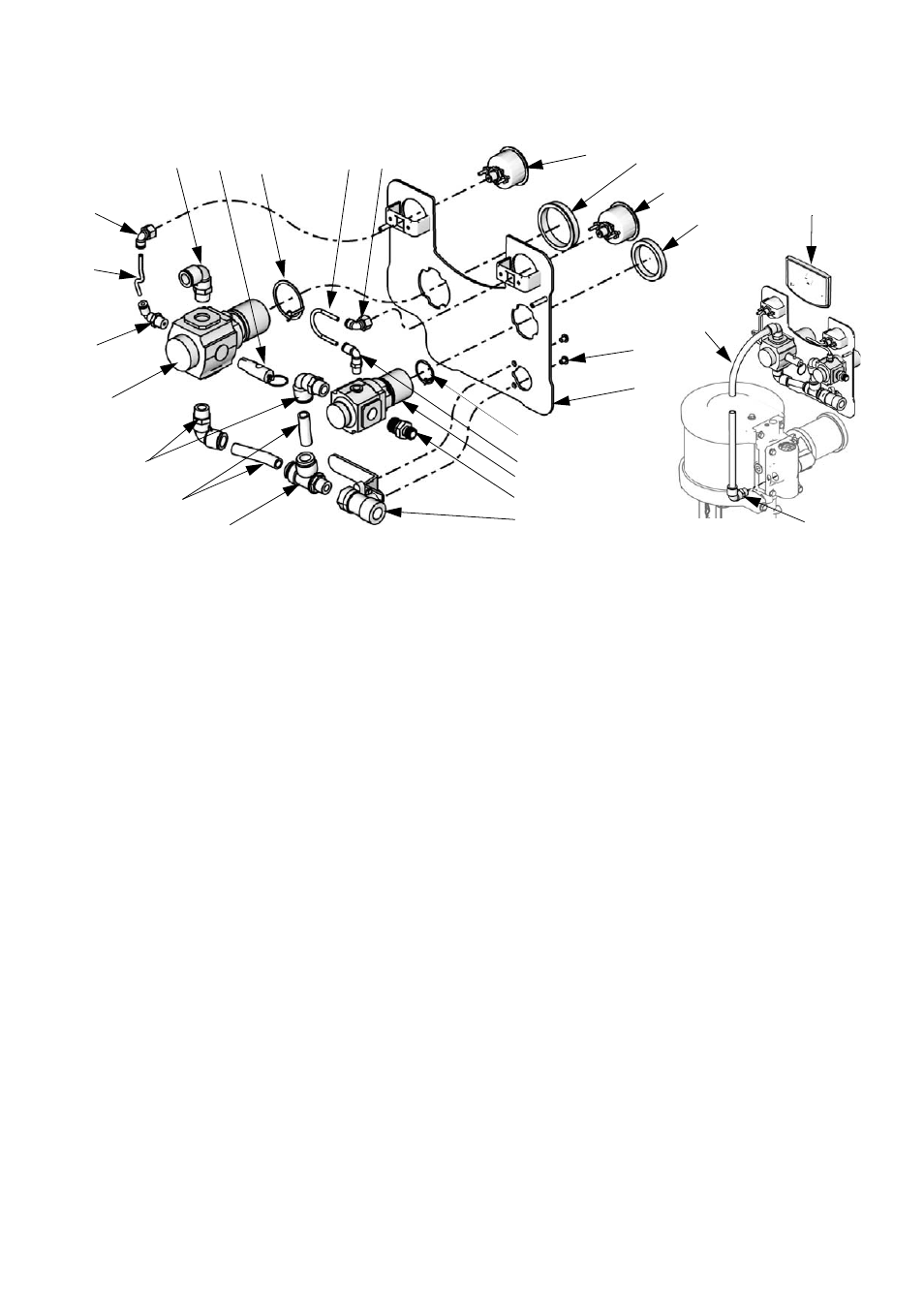

Комплекты панели управления для пистолета и насоса
Комплекты 24A581 и 24A584
301
302
303
304
305
306
307
308
312
314
317
309
308
304
310
316
ti13565a
311
307
313
319
321
303
310
ti13467a
315
325
324
Справ. Деталь Описание
Кол-во
301
114362 КЛАПАН, шаровой
1
302
15T643 ВЕРТЛЮГ, тройник, 3/8 npt(m) x 1/2T
1
303
-----
ТРУБА, внеш. диам. 1/2, обрезка по месту,
закажите комплект трубопровода 24D496
39,6 см
304
121212 КОЛЕНО, вертлюг, 1/2T x 3/8 npt(m)
3
305
15T536 РЕГУЛЯТОР, пневматический, для насоса;
3/8 npt
1
306
-----
КОЛЕНО, вертлюг, 5/32 T x 1/4 npt
1
307
-----
ТРУБА, черная, обрезка по месту,
закажите комплект трубопровода 24D496
4
дюйма
308
15T498 ВЕРТЛЮГ, 90°, 5/32T x 1/8 npt(f)
2
309
15T866 КОЛЕНО, вертлюг, 5/32T x 1/8 npt
1
310
15T500 МАНОМЕТР, давление
2
311
КЛАПАН, предохранительный
1
113498
Комплект 24A581 (0,69 МПа)
120306
Комплект 24A584 (0,59 МПа)
312
164672 ПЕРЕХОДНИК
1
313
15T538 ГАЙКА, для регулятора
1
314
114381 ВИНТ, для крышки, с круглой головкой
2
315
15T539 РЕГУЛЯТОР, пневматический, для пистолета;
3/8 npt
1
316
116514 ГАЙКА, для регулятора
1
317
-----
ПАНЕЛЬ
1
318
-----
НАКЛЕЙКА, на панель (не показана)
1
319
-----
ВКЛАДЫШ
1
320
105332 ГАЙКА, стопорная (не показана)
2
321
-----
КОЛЕНО, 1/2T x 1/2 npt
1
322
-----
ЗАЩИТНОЕ ПОКРЫТИЕ, на стекло, лист с
12 наклейками (не показано), закажите
комплект 24A540 с 5 листами
1
324
24P814 КОЛЬЦО, заземление
1
325
24P813 КОЛЬЦО, заземление
1
