Эксплуатация модуля DataTrak
313691L 27
Эксплуатация модуля DataTrak
ПРИМЕЧАНИЕ. Дисплей (AE) выключится через 1 минуту
для продления срока службы аккумулятора. Для
включения дисплея нажмите любую кнопку.
Режим настройки
1. См. Р ИС . 9. Нажмите и удерживайте кнопку
в течение 5 секунд, пока не появится меню настройки.
2. Чтобы задать параметры разгона (в
соответствующих случаях) или единицы расхода,
установить меньший размер и опции ошибок E1, E2
и E5, а также включить защиту от разгона,
нажмите , чтобы изменить значение, затем ,
чтобы сохранить значение и переместить курсор
к следующему полю с данными. Описание кодов
ошибок E1, E2 и E5 см. на стр. 29.
ПРИМЕЧАНИЕ. Graco рекомендует установить разгон
(если оборудование имеет эту функцию) на 60 .
Все модули DataTrak поставляются с отключенной
защитой от разгона.
ПРИМЕЧАНИЕ. Во время разгона опции ошибки E1, E2
и E5 разрешены, и на экране настройки появится знак ✓.
См. Р ИС . 9.
3. Переместите курсор на поле включения опции
ошибки E5, а затем снова нажмите для выхода
из режима настройки.
Режим работы
Разгон
ПРИМЕЧАНИЕ. Модуль DataTrak доступен в версиях
с защитой от разгона и без нее. Аппараты с
пневматическими двигателями M02xxx поставляются
без электромагнита защиты от разгона. Все остальные
аппараты оборудованы электромагнитом защиты от
разгона.
1. См. Р ИС . 9. В случае разгона насоса защитный
электромагнит приводится в действие и
останавливает насос. Светодиодный индикатор (AD)
начнет мигать, и дисплей (AE) укажет состояние
разгона (см. Табл. 1). На дисплее будут циклически
повторяться шесть сообщений с инструкциями.
2. Экраны разгона 1 и 2. Для возврата электромагнита
защиты от разгона в исходное состояние закройте
главный воздушный клапан (U). Подождите, пока воздух
полностью не выйдет из пневматического двигателя.
3. Экраны разгона 3 и 4. После того как воздух будет
выпущен, нажмите кнопку высвобождения
электромагнита, чтобы вернуть воздушный клапан
в исходное положение. Кнопка снова появится на
экране, после того как на воздушный клапан будет
подано давление.
4. Экраны разгона 5 и 6. Нажмите , чтобы сбросить
код диагностики и вернуть электромагнит защиты
от разгона в исходное состояние.
5. Для перезапуска насоса откройте главный
воздушный клапан (U).
ПРИМЕЧАНИЕ. Для отключения мониторинга разноса
следует перевести систему в режим настройки и задать
для разноса значение 0 или выключить переключатель
(RT) (см.
Р ИС . 9).
УВЕДОМЛЕНИЕ
Во избежание повреждения сенсорных кнопок не
нажимайте их ногтями или острыми предметами,
такими как ручки и пластиковые карты.

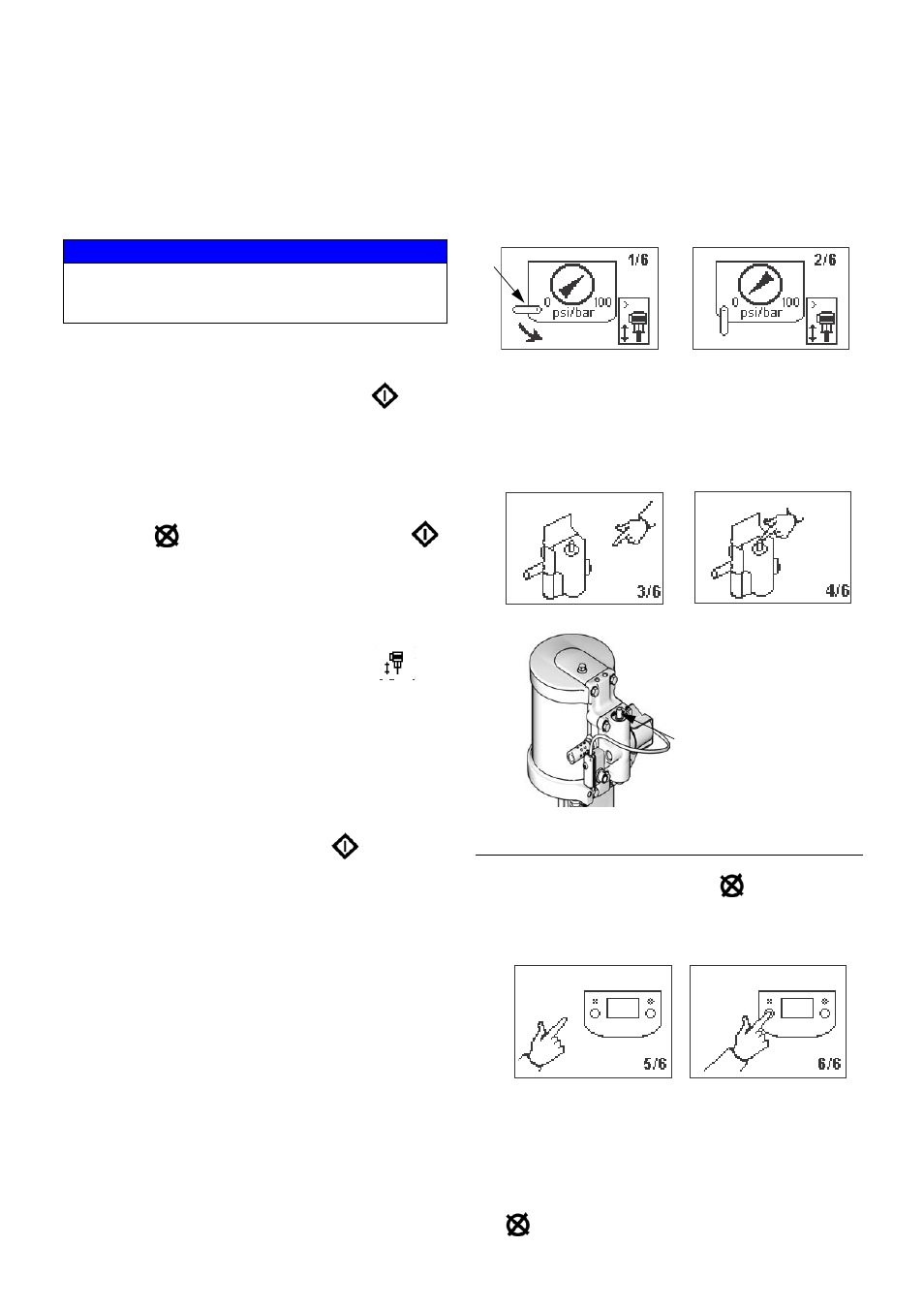

Р ИС . 10. Возврат воздушного клапана в исходное
положение
ti11902a
Кнопка высвобождения
электромагнита
