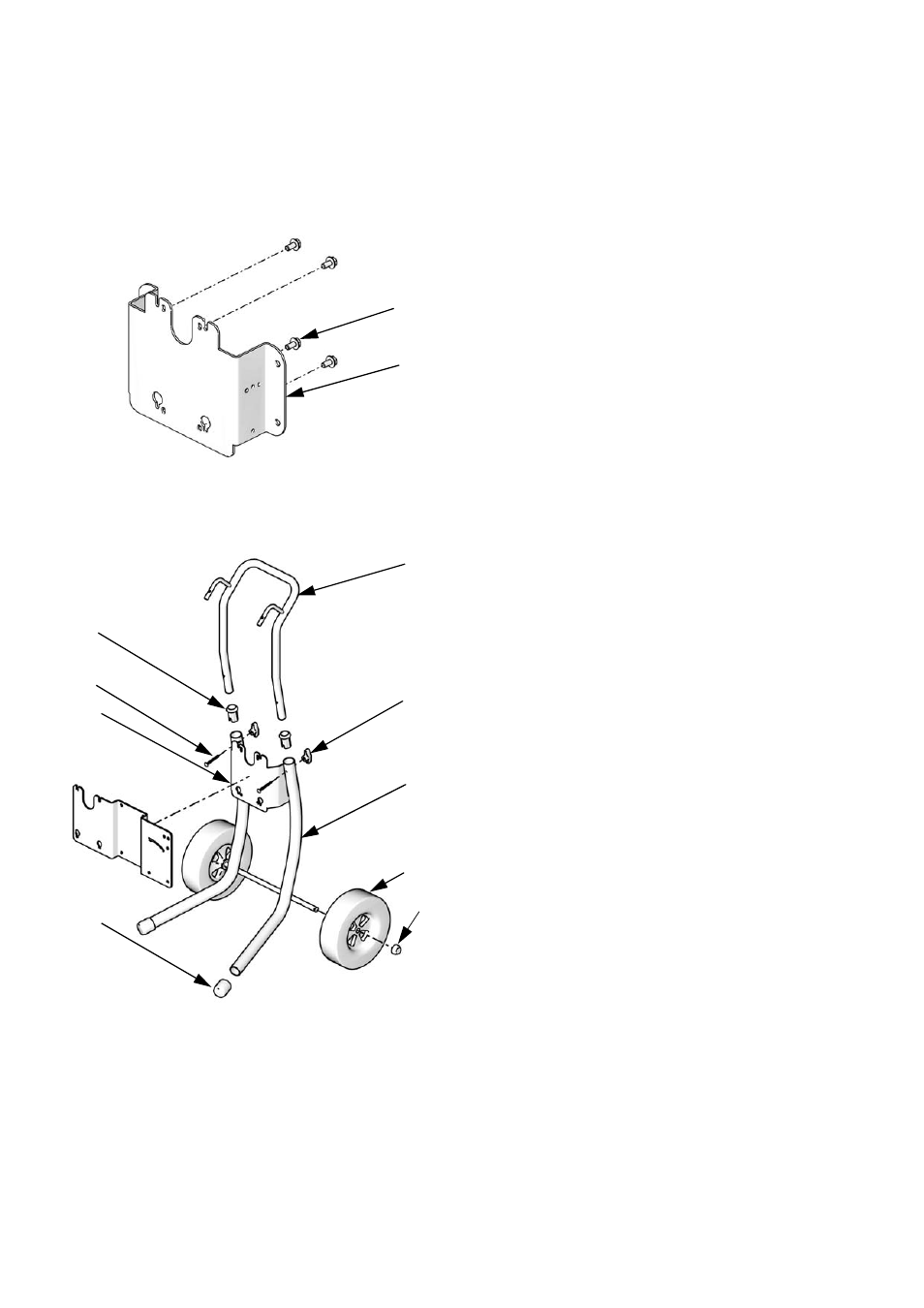

Комплект 24A578 для настенного монтажа (не для сильфонных
насосов)
ПРИМЕЧАНИЕ. Монтажный комплект 24E883 для
системы управления подачей воздуха требуется также
для настенного монтажа аппарата с панелью
управления. См. стр. 40.
Комплект 256427 для монтажа на тележке (не для сильфонных
насосов)
ti12633a
102
101
Справ. Описание
Кол-во
101
ВИНТ, для крышки, M8 x 1,25
4
102
ПЛАСТИНА, для настенного
монтажа
1
201
202
209
203
207
208
ti12634a
206
205
204
Справ. Деталь Описание
Кол-во
201
-----
ТЕЛЕЖКА, рама
1
202
-----
РУКОЯТКА, тележка
1
203
119451
КОЛЕСО, полупневматическое
2
204
119452
КРЫШКА, для ступицы
2
205
-----
РУКАВ, рукоятка тележки
2
206
15C871
КРЫШКА, для стойки
2
207
115480
РЕГУЛЯТОР, с T-образной
рукояткой
2
208
116630
ВИНТ, каретка
2
209
-----
КРОНШТЕЙН, нагреватель,
тележка
1
