Элементы управления и индикаторы модуля DataTrak
26
313691L
Элементы управления и индикаторы модуля DataTrak
Расшифровка обозначений на Р
AA Ограничение разгона, в циклах в минуту (задается
пользователем; 00 = ВЫКЛ)
AB Нижнее смещение (задается пользователем)
AC Единицы расхода (задаются пользователем:
галлон/мин. [США], галлон/мин. [стандарт], унции/мин.
[США], унции/мин. [стандарт], л/мин. или куб. см/мин.)
AD Светодиодный индикатор (загорается при
неисправности)
AE Дисплей
PF Кнопка заправки/промывки (запускает режим
заправки/промывки. При включенном режиме
заправки/промывки защита от разгона отключена, и
счетчик партий продукции [BT] не выполняет подсчет.)
В режиме заправки/промывки светодиодный индикатор
мигает.
RK Кнопка сброса (сбрасывает сообщения о неисправностях.
Для обнуления счетчика партий продукции нажмите и
удерживайте эту кнопку в течение 3 секунд.) Нажмите эту
кнопку, чтобы выполнить переключение между счетчиком
расхода и счетчиком циклов. При включенной защите от
разгона нажмите эту кнопку, чтобы вытянуть или втянуть
штифт электромагнита.
CF Счетчик циклов/расход
BT Счетчик партий продукции
GT Общий счетчик
RT Переключатель защиты от разгона (вкл./выкл.)
UT Переключатель E1
DT Переключатель E2
ST Переключатель E5
/мин.,
Р
ИС

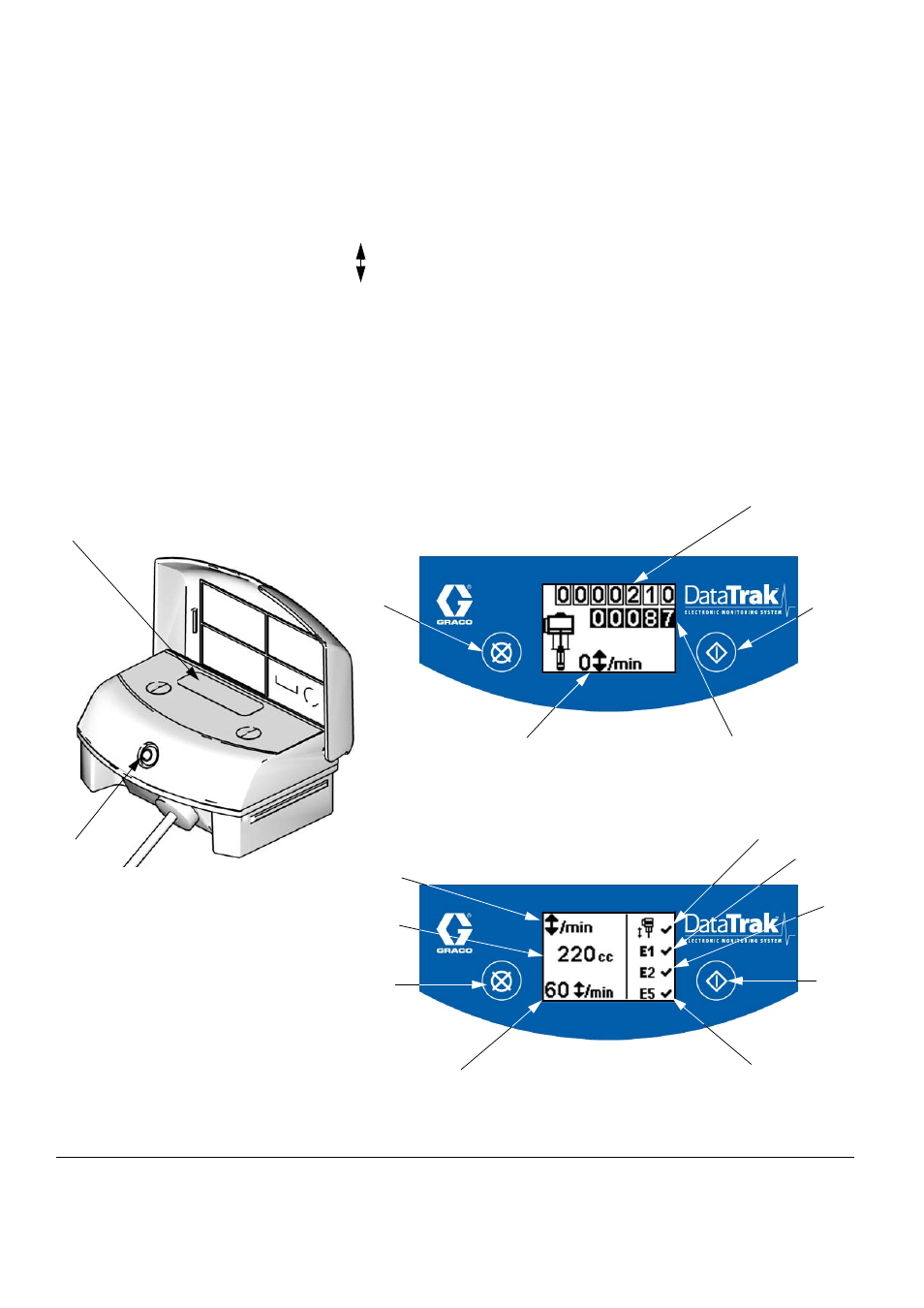

. 9. Элементы управления и индикаторы модуля DataTrak
AD
AE, см. подробную информацию
справа
CF
BT
GT
AC
RT
AA
PF
RK
AB
UT
DT
ST
Режим работы
Режим настройки
TI11883a
RK
PF
ti8622b
ti8623b
