Инструкция по эксплуатации Graco Merkur Electrostatic Spray
Страница 14
Установка
14
313691L
Обозначения.
A
Воздушный запорный клапан (вспомогательное
устройство)
B
Воздушный фильтр (вспомогательное устройство)
C
Влагоотделитель воздушной линии и дренажный клапан
(вспомогательное устройство)
D
Нагреватель жидкости
E
Регулятор обратного давления
F
Фильтр жидкости
G
Дренажный клапан для жидкости
H
Электростатический распылительный пистолет со
вспомогательной подачей воздуха
J
Вертлюг пистолета
K
Шланг с оплеткой для жидкости
L
Шланг с оплеткой для подачи воздуха
M
Трехходовой клапан
N
Всасывающие шланг и трубка
P
Сетчатый фильтр
R
Провод заземления насоса
S
Воздушный манометр пистолета
T
Регулятор давления воздуха в пистолете
U
Главный воздушный клапан стравливающего типа
(обязательный компонент)
V
DataTrak
W Воздушный манометр насоса
X
Регулятор давления воздуха в насосе
Y
Вставка (для моделей без DataTrak)
Z
Подающий/возвратный токопроводящий подогреваемый
шланг для подачи жидкости
AA Токопроводящий шланг для подачи воздуха в пистолет
AB Заземляющий провод электростатического
распылительного пистолета
Р
ИС

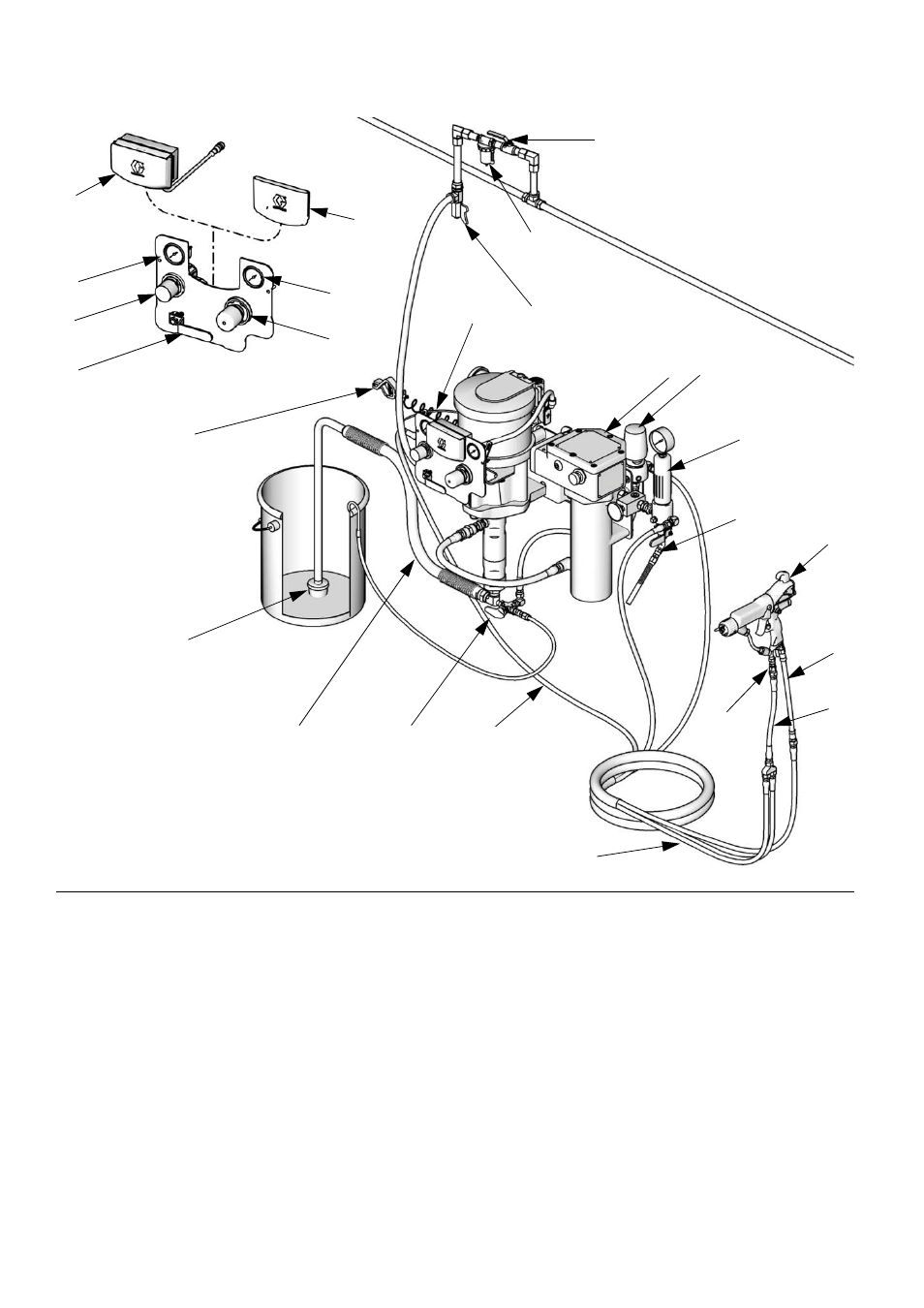

. 2. Показана типичная установка модели G30W86 с подогревом
A
B
C
D
E
F
G
J
H
K
M
N
P
R
S
T
U
W
X
V
Y
ti13112a
ti13167c
L
AB
AA
Z
