Установка
313691L
19
Подключения шланга с подогревом
1. Прикрепите правый резьбовой конец воздушного
шланга (AA) к регулятору подачи воздуха в пистолет
(T).
2. Прикрепите левый резьбовой конец воздушного
шланга к шлангу с оплеткой для подачи воздуха (L).
3. Прикрепите другой конец шланга с оплеткой для
подачи воздуха (L) к впускному воздушному
отверстию в основании пистолета.
4. Прикрепите вертлюг пистолета (J) к впускному
отверстию для подачи жидкости в пистолет.
5. Прикрепите один конец шланга с оплеткой для
подачи жидкости (K) к вертлюгу пистолета и другому
концу коллектора (68).
6. Прикрепите один синий шланг подачи жидкости к
коллектору (68) и к регулятору обратного давления
(84).
7. Прикрепите другой синий шланг подачи жидкости
к коллектору (68) и к выходу фильтра (6).
8. Нанесите защитное покрытие на оба стекла
манометра регулятора.
9. Убедитесь в том, что фитинги всасывающего шланга
и фитинги дренажного шланга надежно затянуты.

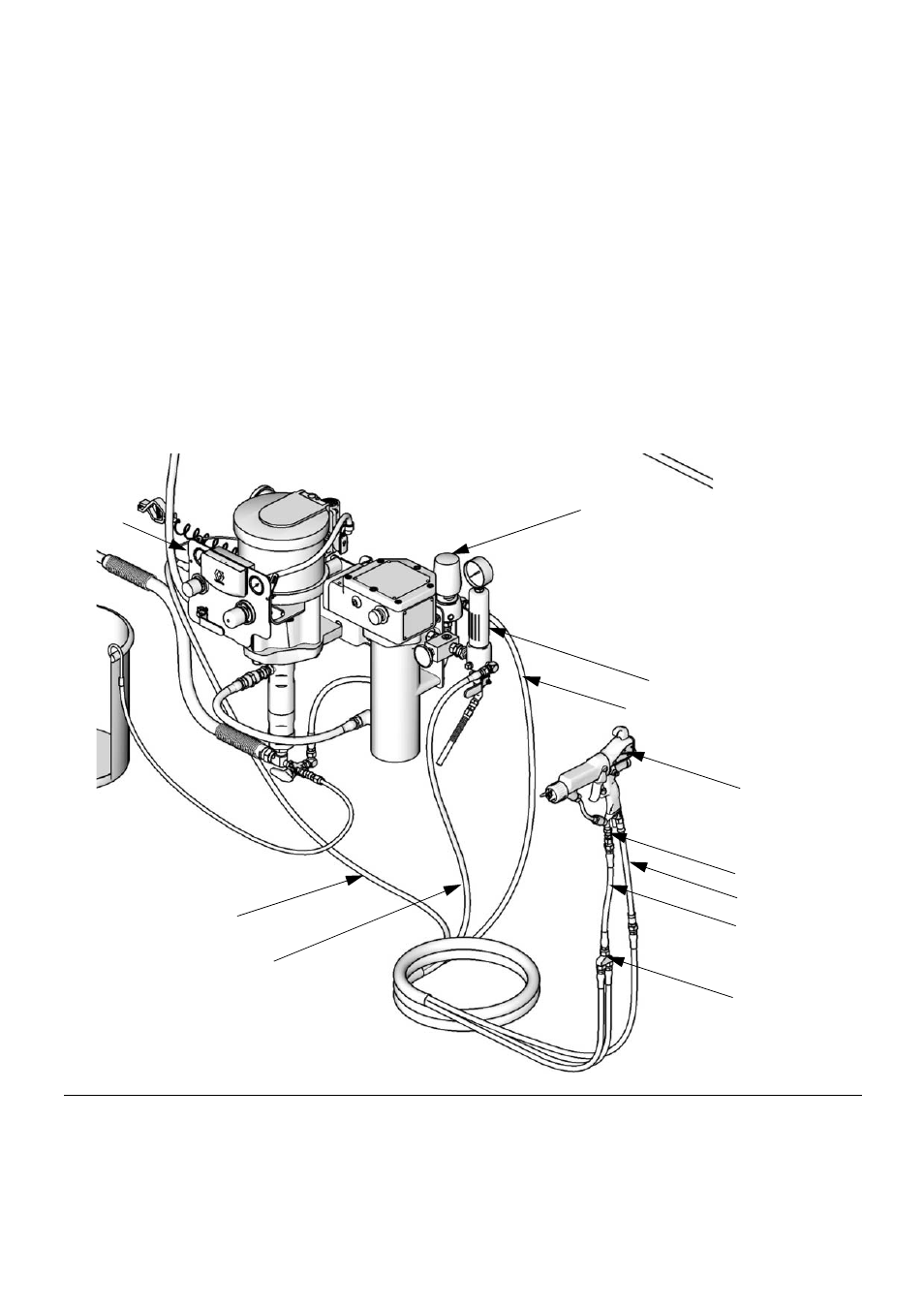

Р
ИС
. 5. Установка шланга
H
K
J
Z
AA
Z
84
68
6
ti13167c
L
T
