Установка
313691L
13
Установка
Компоненты комплекта могут изменяться. Для определения компонентов, включенных в вашу модель, см. стр. 8–12.
Позиции, определяемые как "вспомогательные устройства", не входят в комплектацию аппарата.
Обозначения.
A
Воздушный запорный клапан (вспомогательное
устройство)
B
Воздушный фильтр (вспомогательное устройство)
C
Влагоотделитель воздушной линии и дренажный клапан
(вспомогательное устройство)
F
Фильтр жидкости
H
Электростатический распылительный пистолет со
вспомогательной подачей воздуха
J
Вертлюг пистолета
K
Шланг с оплеткой для жидкости
L
Шланг с оплеткой для подачи воздуха
N
Всасывающие шланг и трубка
P
Сетчатый фильтр
R
Провод заземления насоса
S
Воздушный манометр пистолета
T
Регулятор давления воздуха в пистолете
U
Главный воздушный клапан стравливающего типа
(обязательный компонент)
V
DataTrak
W Воздушный манометр насоса
X
Регулятор давления воздуха в насосе
Y
Вставка (для моделей без DataTrak), см. Р
Z
Токопроводящий шланг для подачи жидкости в пистолет
AA Токопроводящий шланг для подачи воздуха в пистолет
AB Заземляющий провод электростатического
распылительного пистолета
Р
ИС

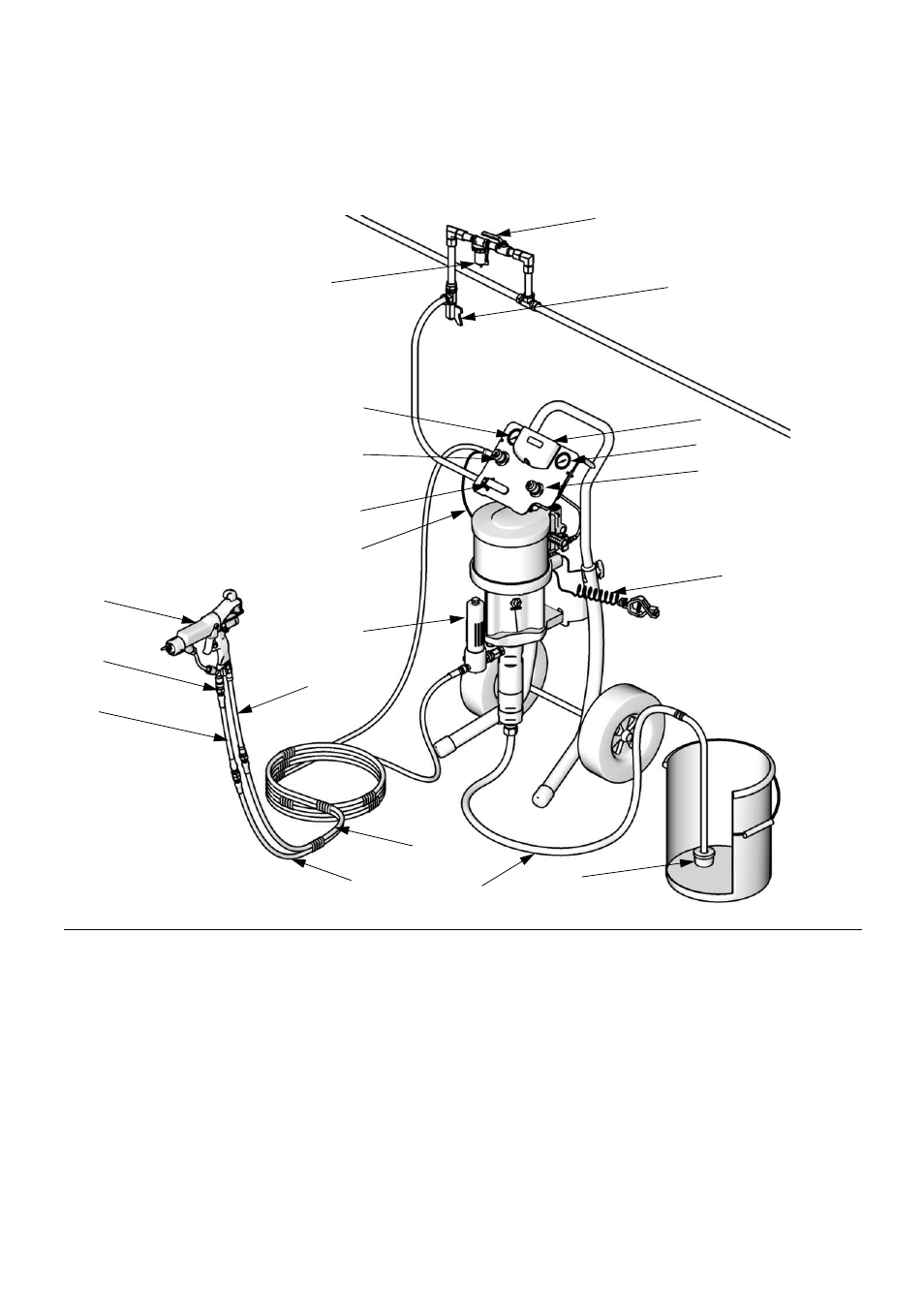

. 1. Показана типичная установка модели G30C76 для работы при температуре окружающей среды.
A
B
C
R
U
V
S
T
J
AA
Z
N
P
F
W
X
K
H
ti12704b
L
AB
