Замена барабана
6 3A0381C

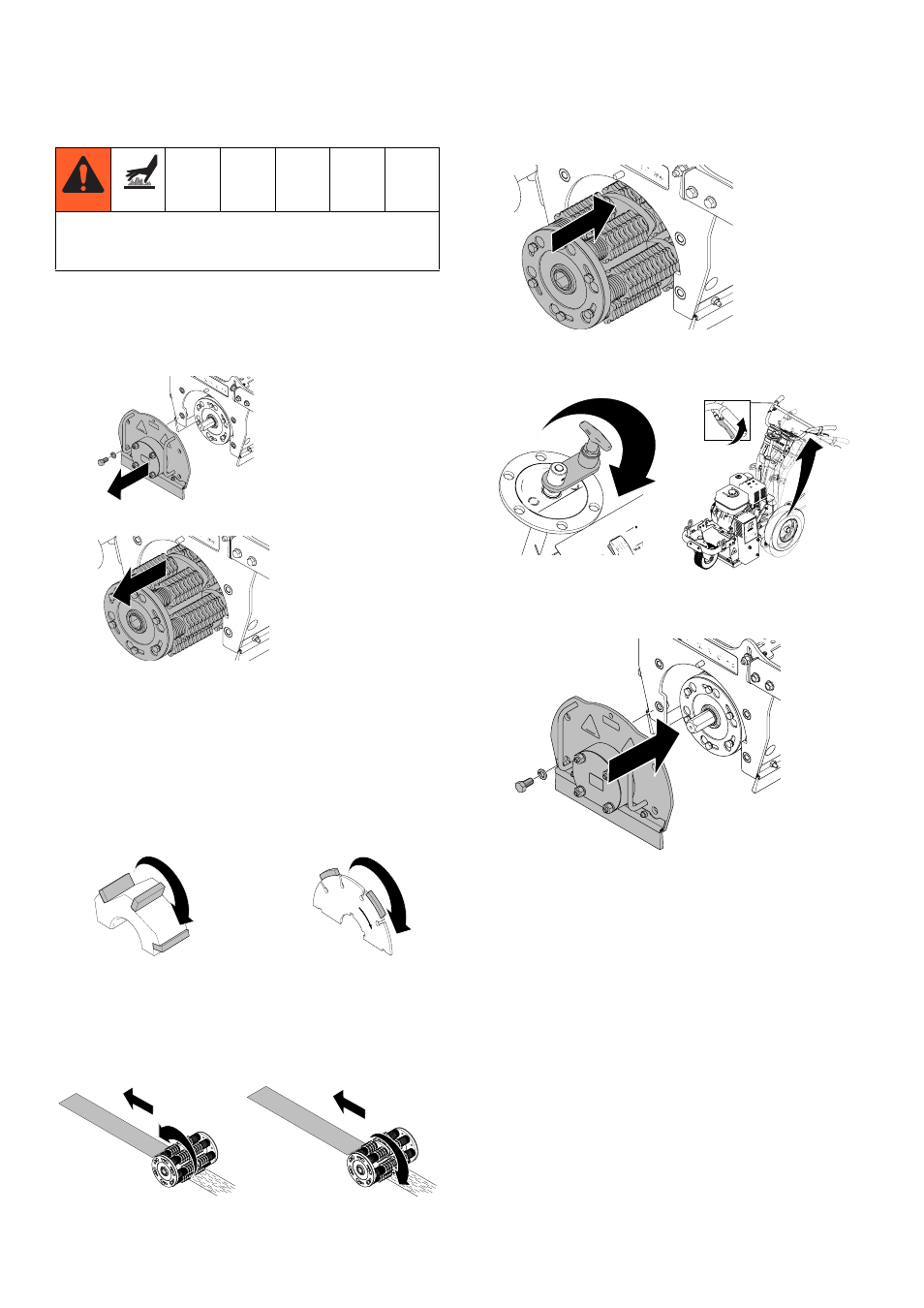

Замена барабана
Демонтаж
1. Выкрутите четыре винта и снимите панель
барабана (H).
2. Снимите барабан с вала.
Установка
ПРИМЕЧАНИЕ. Барабаны с твердосплавными
режущими колесами можно устанавливать в любом
направлении вращения. Твердосплавные
цилиндрические фрезы и алмазные лезвия
являются направленными. Их необходимо
устанавливать таким образом, чтобы стрелка на
боковой поверхности совпадала с направлением
вращения барабана.
Модели 270 и 390 предназначены для работы с
вращением барабана по направлению движения
демаркировщика. Модели 480 предназначены для
работы с вращением барабана против направления
движения демаркировщика.
1. Оденьте запасной барабан на вал.
2. Опустите регулятор высоты барабана (D) и
нажмите рычаг рабочего положения барабана
(E), чтобы он опустился на землю.
3. Установите на место панель для доступа к
барабану (H) и затяните четыре винта с усилием
37—41 Н•м (27—30 футо-фунтов).
Не проводите каких-либо операций с барабаном и
не прикасайтесь к нему до тех пор, пока он не
остынет полностью.
ti14767b
ti14765a
Твердосплавная Алмазное лезвие
цилиндрическая фреза
Модели 270/390 с вращением Модели 480 с вращением
ti15138a
ti15137a
барабана по направлению
движения
барабана против
направления движения
ti14766a
ti14756a
ti14755a
ti14764b
