Замена подшипникового узла привода
14
3A0381C

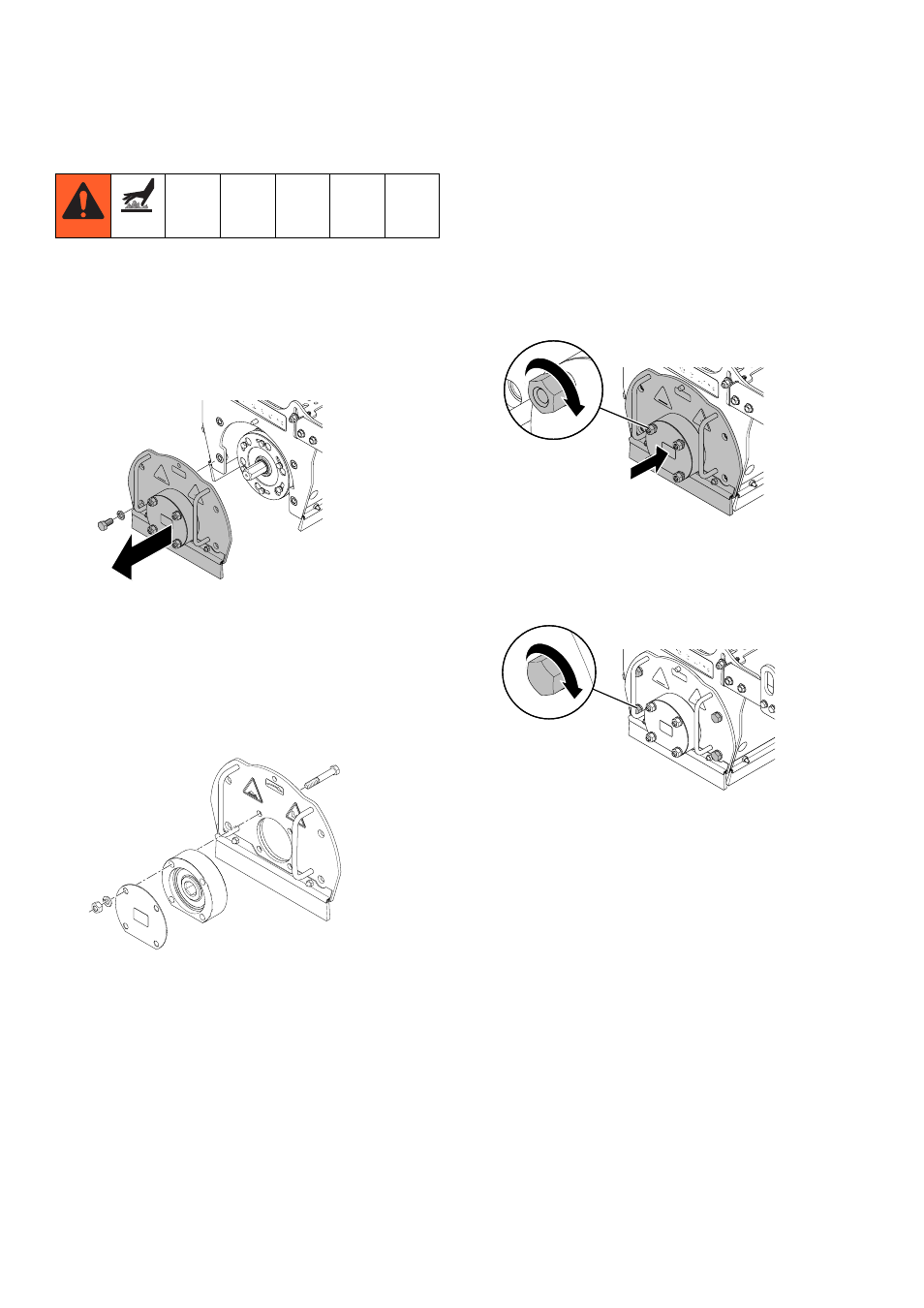

Замена подшипникового узла привода
Демонтаж подшипникового
узла дверцы
1.
Открутите четыре гайки, крепящие
подшипниковый узел к дверце и снимите
дверцу.
Установка подшипникового
узла дверцы
1.
Через отверстие дверцы вставьте новый
подшипниковый узел. ПРИМЕЧАНИЕ.
Убедитесь, что пломба вала находится с
внутренней части обоймы подшипника.
2.
Установите пылезащитную крышку на
подшипник. Вручную затяните гайки со
стопорными шайбами к дверце. ПРИМЕЧАНИЕ.
НЕ затягивайте болты с полной силой на
данном этапе.
3.
Установите дверцу на устройство и
перемещайте ее, чтобы подогнать
подшипниковый узел к своему месту.
4.
Затяните четыре гайки на подшипниковом узле,
чтобы закрепить его на месте.
5.
Затяните четыре болта, чтобы закрепить
дверцу на месте.
ti14767b
ti15071b
ti17815a
ti17821a
