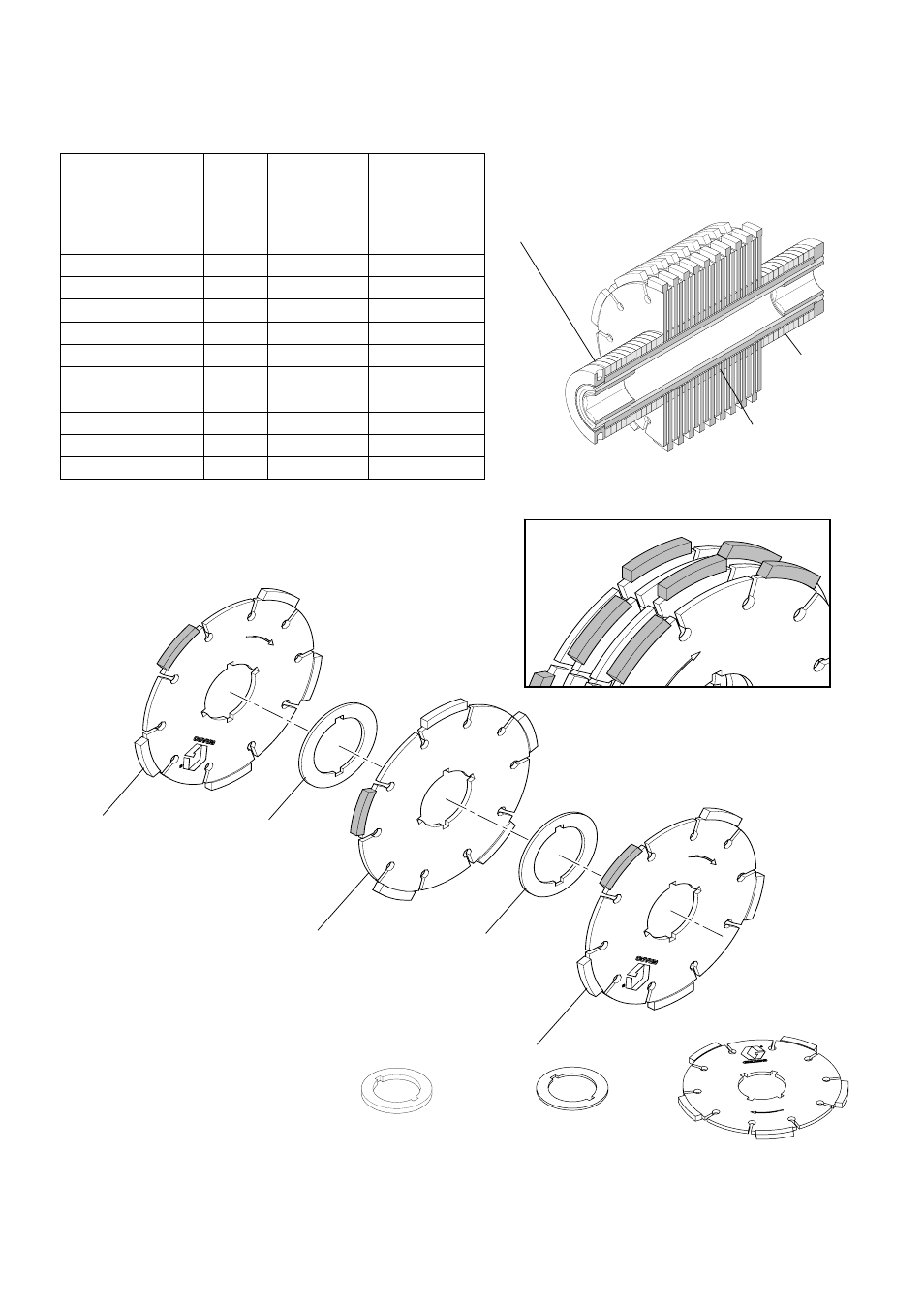

Инструкции по монтажу фрез
3A0381C
29
Алмазные лезвия
Ширина
калибра
Коли-
чество
лезвий
Количество
стальных
шайб —
0,3 см
(1/8 дюйма)
Количество
алюминиевых
шайб — 0,6 см
(1/4 дюйма)
2,5 cм (1 дюйм)
4
5
36
5 cм (2 дюйма)
8
9
32
7,5 cм (3 дюйма)
12
13
28
10 cм (4 дюйма)
16
17
23
12,5 cм (5 дюймов)
19
21
21
15 cм (6 дюймов)
23
24
15
17,5 cм (7 дюймов)
27
28
11
20 cм (8 дюймов)
31
32
7
23 см (9 дюймов)
35
36
3
25 cм (10 дюймов)
38
39
2
Для оптимальной производительности установите шайбы
0,6 см (1/4 дюйма) по оба конца вала, чтобы добиться
центровки алмазных лезвий на барабане.
Шайбы — 0,6 см (1/4 дюйма)
Шайбы — 0,3 см
ti15135a
Шайбы — 0,6 см
(1/4 дюйма)
(1/8 дюйма)
(SE) Шайба —
(D) Алмазное
1 (D)
ti15055a
ti15054a
1 (SE)
1 (D)
1 (D)
1 (SE)
(SQ) Шайба —
ПРИМЕЧАНИЕ. Обязательно поворачивайте лезвия на 180 градусов
при добавлении дополнительного лезвия.
лезвие
0,6 см (1/4 дюйма)
0,3 см (1/8 дюйма)
