Страница 10

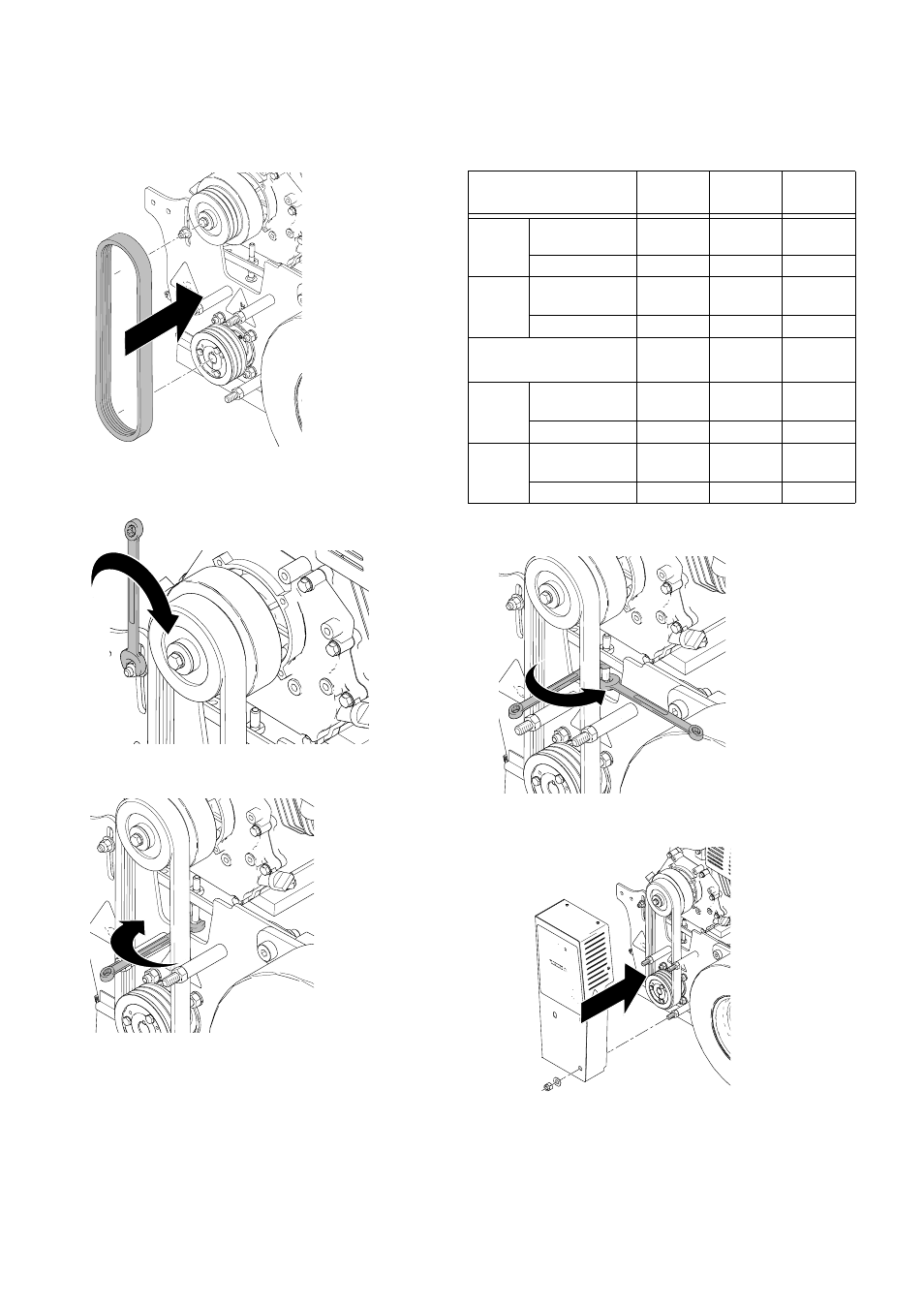

Замена ремня
10
3A0381C
Установка
1.
Установите новый ремень.
2.
С помощью двух гаечных ключей затяните
регулировочные болты подвески двигателя с
каждой стороны платформы демаркировщика.
3.
Затяните винт натяжения ремня согласно
приведенным ниже данным.
Рекомендации по натяжению ремня.
4.
Затяните контргайку через стороны ремня.
5.
Установите на место кожух ремня и затяните
три гайки и четыре болта.
ti15061a
ti15083a
ti15087a
Модели серии A
(ремень 3VX375)
270
390
480
Новый
ремень
Натяжение
(футо-фунтов)
130 +/- 5
174 +/- 6
204 +/- 7
Частота (Гц)
83 +/- 2
96 +/- 2
104 +/- 2
Старый
ремень
Натяжение
(футо-фунтов)
112 +/- 5
150 +/- 6
176 +/- 7
Частота (Гц)
77 +/- 2
90 +/- 2
97 +/- 2
Модели серии В
(ремень 3VX355)
270
390
480
Новый
ремень
Натяжение
(футо-фунтов)
145 +/- 5
193 +/- 7
194 +/- 7
Частота (Гц)
91 +/- 2
105 +/- 2
105 +/- 2
Старый
ремень
Натяжение
(футо-фунтов)
125 +/- 5
167 +/- 7
167 +/- 7
Частота (Гц)
85 +/- 2
98 +/- 2
98 +/- 2
ti15067a
ti15058a
