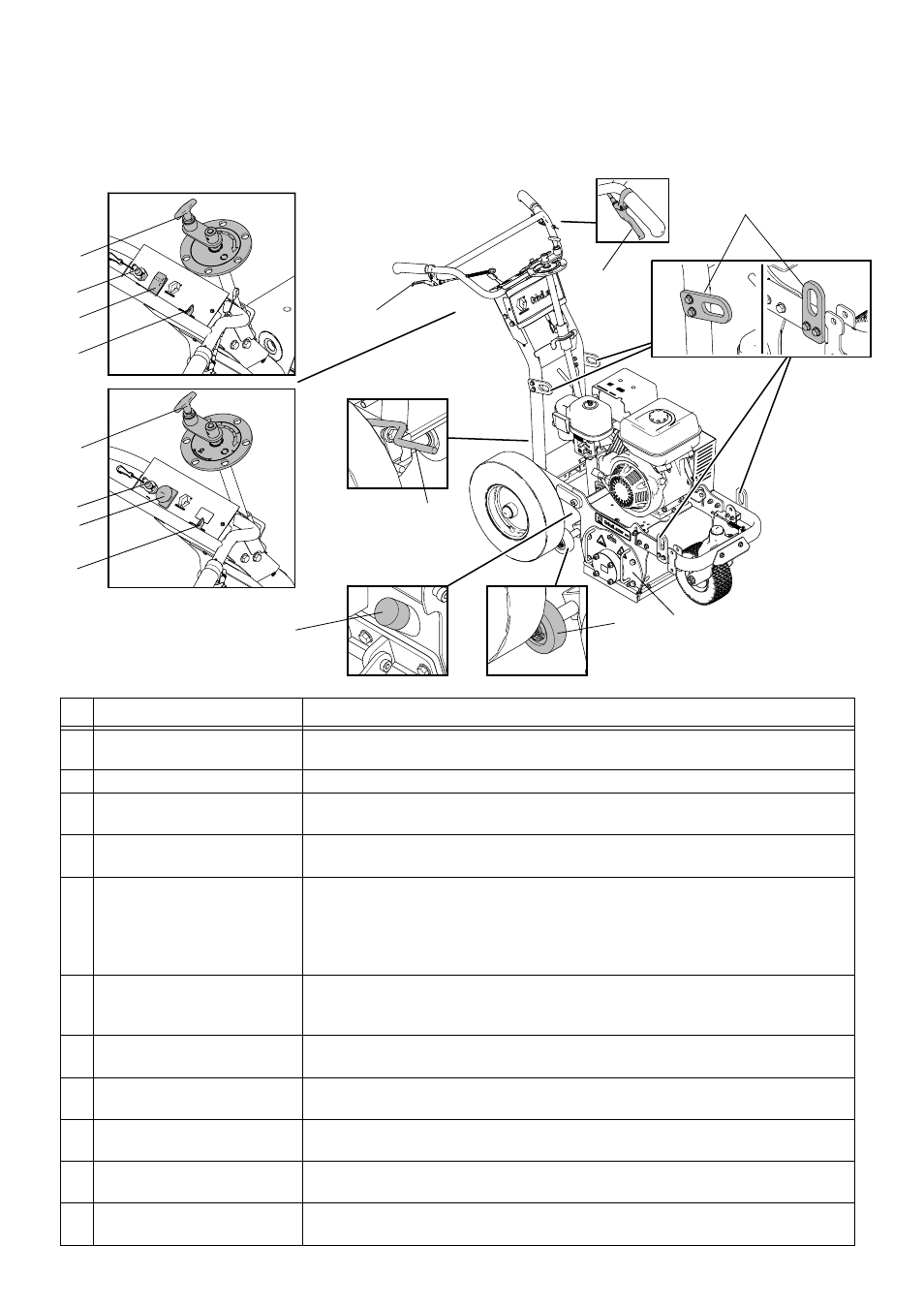

Обозначение деталей
3A0381C 5
Обозначение деталей
ti14753b
G
E
C
B
A
F
D
H K
C
B
A
Модели 270 и 390
Модели 480
M
N
D
Деталь Описание
A Рычаг дроссельной
заслонки двигателя Регулирует скорость вращения двигателя.
B Выключатель двигателя Обеспечивает подачу топлива в двигатель
C Аварийный выключатель Соединено с управляющим устройством и глушит двигатель, если во
время работы шнур отсоединяется.
D Регулятор высоты
расположения барабана Поднимает и опускает режущий барабан.
E Рычаг выключения
привода барабана При нажатии позволяет опустить рукоятки и поднять режущий барабан с
поверхности, а также зафиксировать его в поднятом положении. После
того, как барабан зафиксирован в верхнем положении, демаркировщик
GrindLazer можно транспортировать по поверхности, избегая ее
прикосновения с барабаном.
F Рычаг блокировки
переднего колеса Переднее колесо обычно блокируются, чтобы демаркировщик GrindLazer
передвигался по прямой линии. При нажатии рычага переднее колесо
разблокируется, что позволит осуществить поворот.
G Стояночный тормоз
заднего колеса Предотвращает вращение заднего колеса.
H Съемная панель барабана Съемная панель, обеспечивающая доступ для замены фрезерного
барабана.
K Колеса регулировки
глубины Задают глубину прохода барабана
M Отверстие для пылесоса Отверстие для подсоединения пылесоса, что уменьшает количество
пыли и мусора во время эксплуатации.
N Точки подъема Упрочненные точки, которые используются для поднятия GrindLazer во
время транспортировки или ремонта.
