Замена подшипникового узла привода
3A0381C 15
Демонтаж подшипникового
узла привода

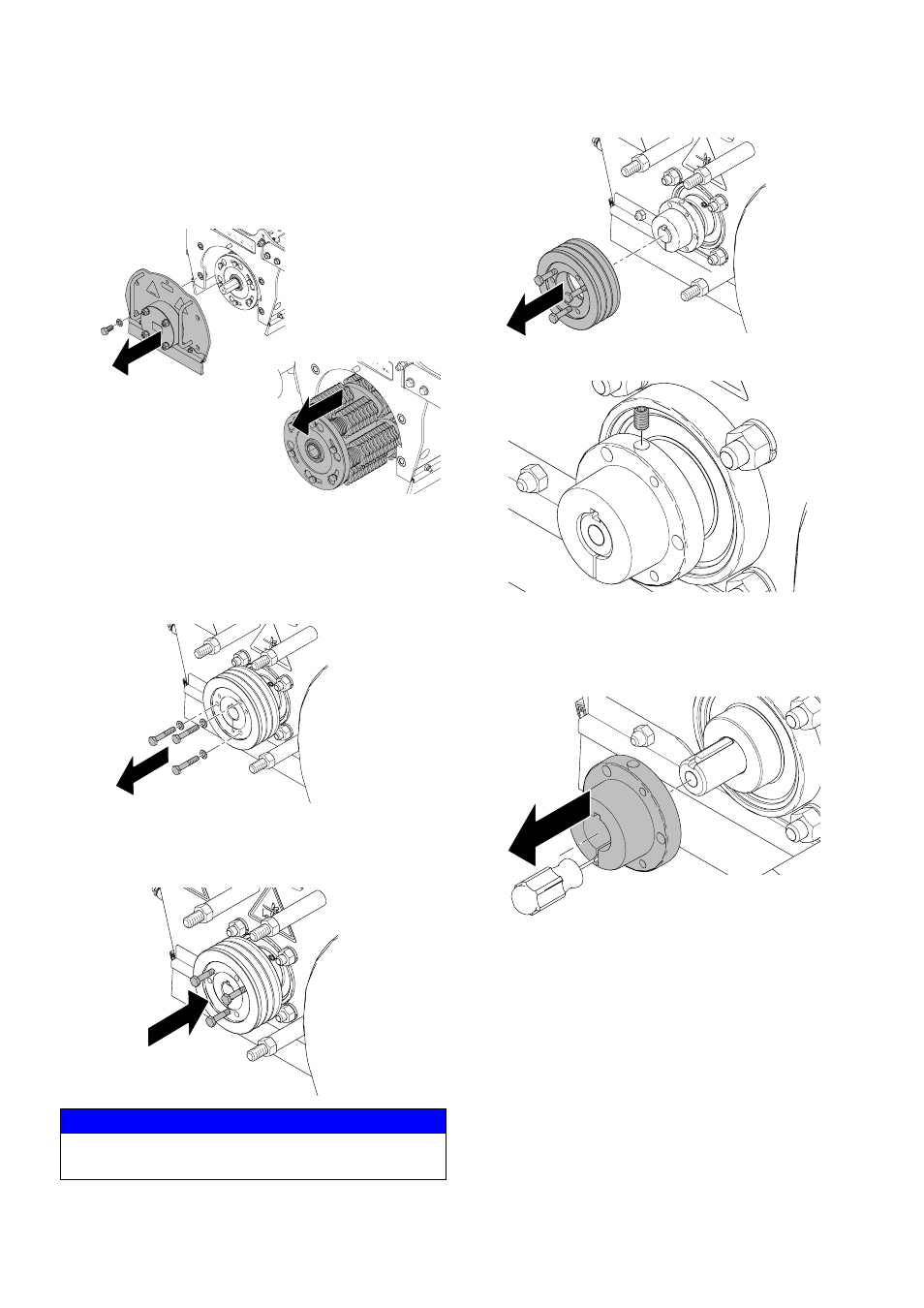

1. Снимите дверцу с установки и фрезерный
барабан машины.
2. Снимите кожух ремня и ремень (см. стр. 9).
3. Снимите шкив.
a. Открутите три болта, крепящих шкив ко
вкладышу.
b. Вставьте три болта в прилегающие
отверстия и равномерно затяните их, чтобы
отсоединить шкив от вкладыша.
c. Снимите шкив.
d. Выкрутите стопорный винт из вкладыша.
e. Снимите вкладыш с вала привода. Если
вкладыш очень жестко сидит, вставьте
плоскую отвертку в отверстие вкладыша,
чтобы открыть его и снять с вала.
ПРЕДУПРЕЖДЕНИЕ
НЕ затягивайте один болт сильнее других, это
может привести к поломке.
