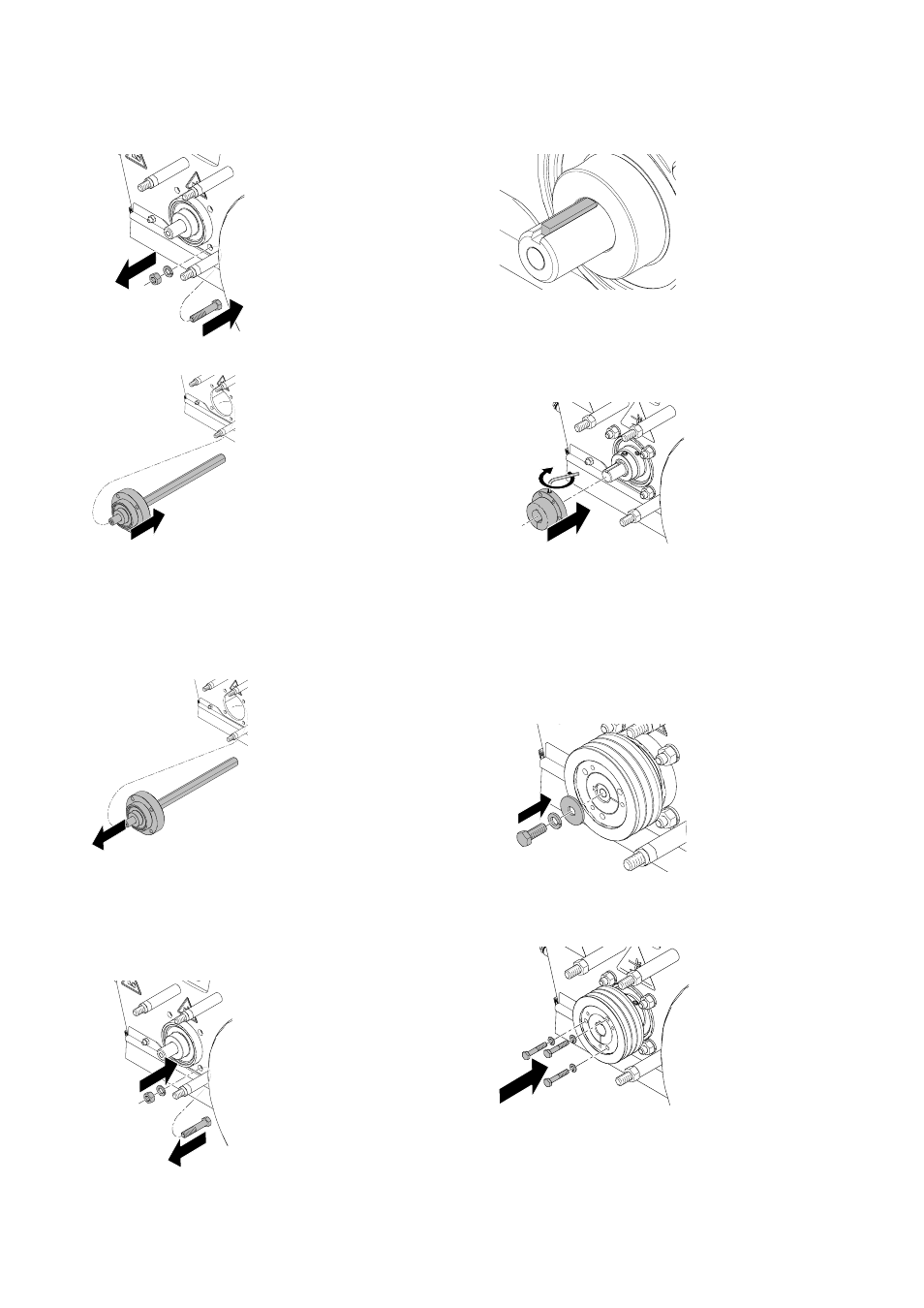

Замена подшипникового узла привода
16 3A0381C
4. Открутите четыре гайки, крепящие подшипник
привода к обойме.
5. Извлеките вал из отверстий.
Установка подшипникового
узла привода
1. Установите новый подшипниковый узел
привода в обойму.
ПРИМЕЧАНИЕ. Убедитесь, что используются
более короткие болты для подшипника
привода.
2. Затяните гайки со стопорными шайбами, чтобы
закрепить подшипниковый узел на месте.
3. Убедитесь, что ключ вала привода при сборке
стоит в позиции, как показано ниже.
Установка шкива
1. Установите вкладыш на вал привода.
Убедитесь, что ключ вала на месте.
2. Нанесите резьбовой герметик на стопорный
винт и вставьте его во вкладыш.
3. Нанесите резьбовой герметик на болт и оденьте
стопорную шайбу и распорное кольцо на болт
соответственно рисунку, показанному ниже.
Вкрутите его до конца вала и затяните.
Убедитесь, что стопорная шайба полностью
сжата.
4. Установите шкив на вкладыш и равномерно
затяните три болта со стопорными шайбами,
чтобы втолкнуть шкив во вкладыш.
5. Установите на место кожух ремня и ремень
(см. стр. 9).
ti15123b
ti15125b
ti15129b
ti15128b
ti17820a
ti15146a
ti17816a
ti15127a
