Сборка
1.
. 2. Вставьте один из концов
жидкостного шланга (K) в выпускное отверстие
насоса (или выпускное отверстие
встраиваемого жидкостного фильтра).
2.
Вставьте другой конец жидкостного шланга во
впускное отверстие для жидкостей,
расположенное в нижней части пистолета (H).
3.
Соедините один из концов воздушного шланга
(G) с воздушным регулятором пистолета (E).
4.
Вставьте другой конец воздушного шланга
во впускное отверстие для воздуха,
расположенное в нижней части пистолета (H).
5.
Соедините жидкостный и воздушный шланги
с помощью входящих в комплект хомутов
(7 шт.). Между хомутами следует оставлять
необходимое расстояние.
6.
Соедините систему всасывания (J) с впускным
отверстием насоса.
Р
ИС

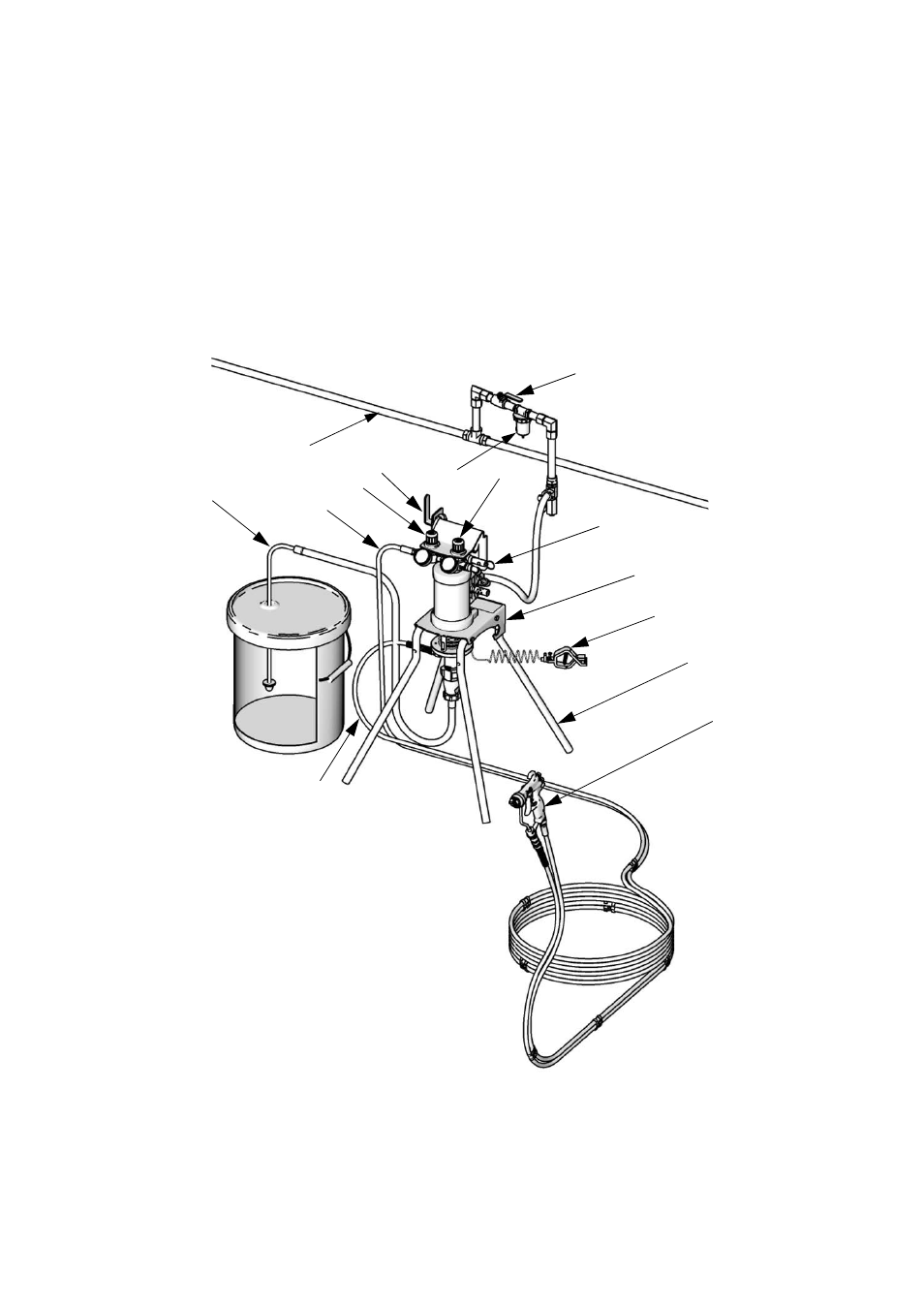

. 2. Типовая сборка оборудования (пневматический распылитель, стоечное крепление)
A
B
C
D
F
E
G
N
J
K
L
ti15591a
H
M
P
Обозначения
A
Главная линия подачи воздуха
B
Воздушный запорный клапан
C
Воздушный фильтр
D
Главный переливной воздушный клапан
(обязательный компонент)
E
Регулятор давления воздуха в пистолете
F
Регулятор давления воздуха в насосе
G
Линия подачи воздуха в пистолет
H
Пистолет-распылитель
J
Система всасывания жидкостей
K
Линия подачи жидкостей в пистолет
L
Провод заземления для насоса
(обязательный компонент)
M
Крепление (для закрепления оборудования
на стене или стойке)
N
Стойка для насоса
P
Клапан сброса давления воздуха
