Ремонт
18 3A1509G
Ремонт воздушного клапана
Замена воздушного клапана целиком
1. Остановите работу насоса. Выполните
инструкции, приведенные в разделе
Процедура сброса давления, стр. 10.
2. Отсоедините подходящий к двигателю
воздуховод.
3. См. Р ИС . 14 на стр. 23. Раскрутите и извлеките
четыре винта (211). Извлеките воздушный
клапан (214) и уплотнение (209*
◆).
4. Инструкции по ремонту воздушного клапана см.
в разделе Разборка воздушного клапана, стр.
18. Чтобы установить новый воздушный клапан,
перейдите к действию 5.
5. Установите на коллектор уплотнение (209*
◆)
нового воздушного клапана и прикрепите сам
воздушный клапан (214). Затяните винты (211)
с усилием 95–105 дюймо-фунтов (11–12 Н•м).
6. Подключите к двигателю воздуховод.
Замена уплотнений или ремонт
воздушного клапана
ПРИМЕЧАНИЕ. Выпускаются комплекты
уплотнений для воздушного клапана. См. стр. 35.
Детали помечены символом †.
Выпускаются комплекты деталей для ремонта
воздушного клапана. См. стр. 35. Детали помечены
символом
◆).
Выпускаются комплекты заглушек для воздушного
клапана. См. стр. 35. Детали помечены символом
✠.
Разборка воздушного клапана
1. Выполните действия 1–3 из раздела Замена
воздушного клапана целиком, стр. 18.
2. См. Р ИС . 8. Раскрутите и извлеките два
винта (309† ◆) с помощью шестигранного ключа
размером 2 мм (5/64 дюйма). Снимите пластину
(305
◆), колпачок (312◆) и пружину
(311
◆) клапана.
3. См. Р ИС . 9. Снимите упорные кольца (310
✠)
с каждого конца клапана. Снимите с концов
клапана заглушки (307
✠) с помощью поршня.
Снимите с заглушек уплотнительные кольца
(306†
✠◆).
4. Извлеките поршень (302
◆). Снимите с каждого
конца клапана П-образные уплотнительные
кольца (308†
◆) и извлеките из центральной
части клапана узел фиксатора (303
◆) и кулачок
фиксатора (304 ◆).

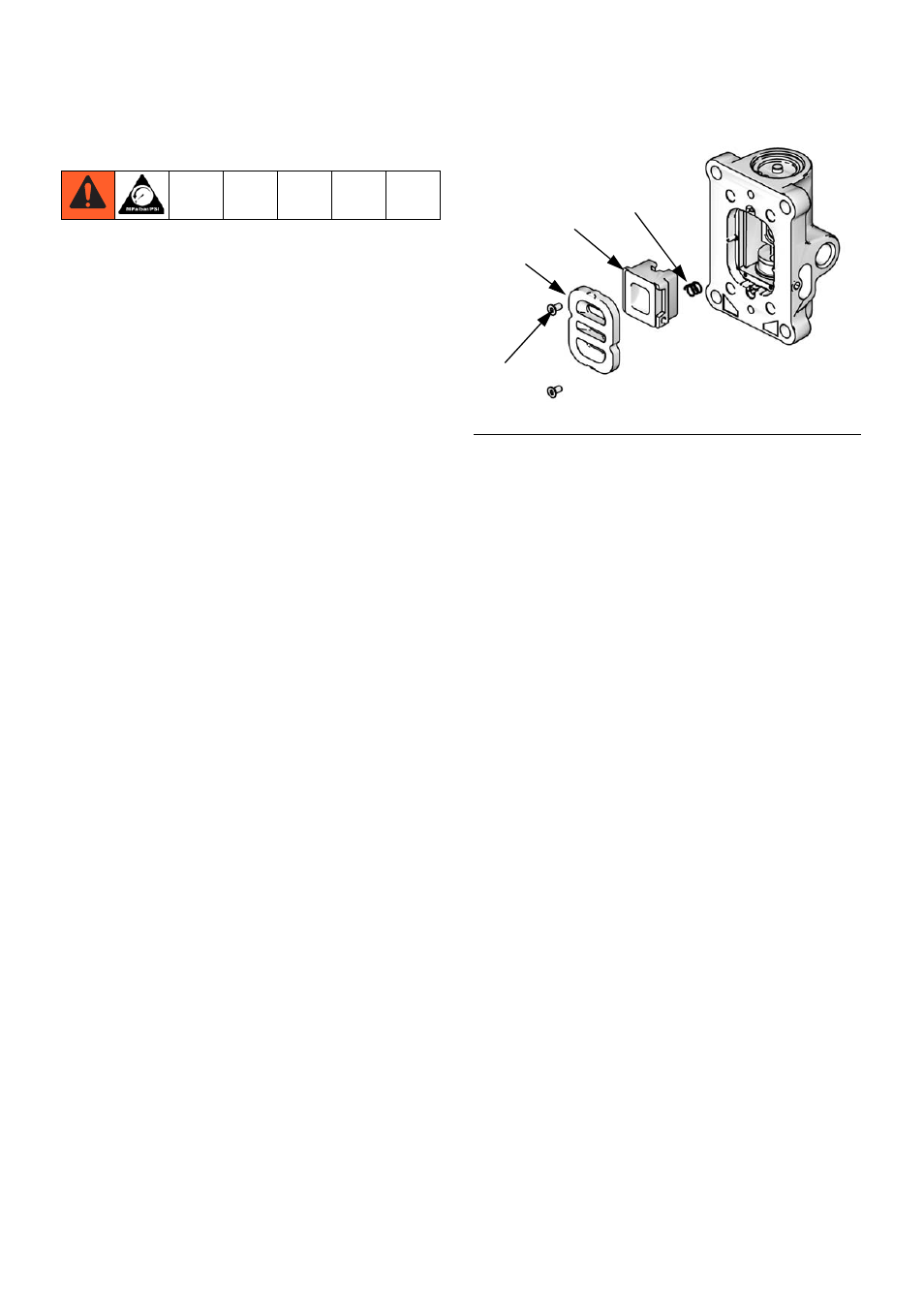

Р ИС . 8. Снятие клапанной пластины
309† ◆
305
◆
312
◆
311
◆
ti16284a
