Ремонт
24 3A1509G
5. Нанесите смазку на уплотнительное кольцо
(202*) и установите его на нижнюю крышку (201).
6. Осторожно вставьте резьбовой конец штока
(218) в нижнюю крышку (201).
7. Нанесите на резьбу штока (218) клей 16G561.
Навинтите на шток поршень (219). Зажмите
поршень в тисках с губками из мягкого металла
и затяните его с усилием 35–40 футо-фунтов
(47–54 Н•м).
8. Нанесите смазку на уплотнительное кольцо
(204*) и установите его на поршень (219).
9. См. Р ИС . 15. Осторожно поместите поршень
и нижнюю крышку в сборе на цилиндр (205),
вставив поршень (219) в цилиндр. Поверхности
коллектора на верхней и нижней крышках
должны располагаться на одной линии.
Удостоверьтесь в том, что защитный
экран (206) находится в канавках верхней
и нижней крышек.
10. Установите на место стяжные болты (212)
и затяните их рукой до отказа.
11. Установите два уплотнения (208*) в коллектор
(220). Установите на место коллектор (220).
Затяните винты (211) с усилием 95–105
дюймо-фунтов (10,7–11,9 Н•м).
ПРИМЕЧАНИЕ. Коллектор пригоден для
повторного использования, благодаря чему
в него можно поместить шумоглушитель или
вытяжное устройство.
12. Произведите выравнивание уплотнения
воздушного клапана (209*
◆†) на коллекторе
и установите воздушный клапан (214). Затяните
винты (211) с усилием 95–105 дюймо-фунтов
(11–12 Н•м).
13. Затяните стяжные болты (212) на полоборота.
Затягивать болты следует в перекрестной
последовательности. Удостоверьтесь в том,
что защитный экран (206) находится в канавках
обеих крышек. Затяните болты с усилием
11–13 футо-фунтов (15–18 Н•м).
14. Если в системе используется двигатель
3,5 дюйма, нанесите смазку на уплотнительное
кольцо (230*). Установите это кольцо
и заглушку (231) на верхнюю крышку (210).
15. Нанесите смазку на управляющие клапаны
(213) и установите их на верхнюю и нижнюю
крышки. Затягивать следует с усилием 95–105
дюймо-фунтов (11–12 Н•м).
16. См. раздел Установка пневматического
двигателя на стр. 21.

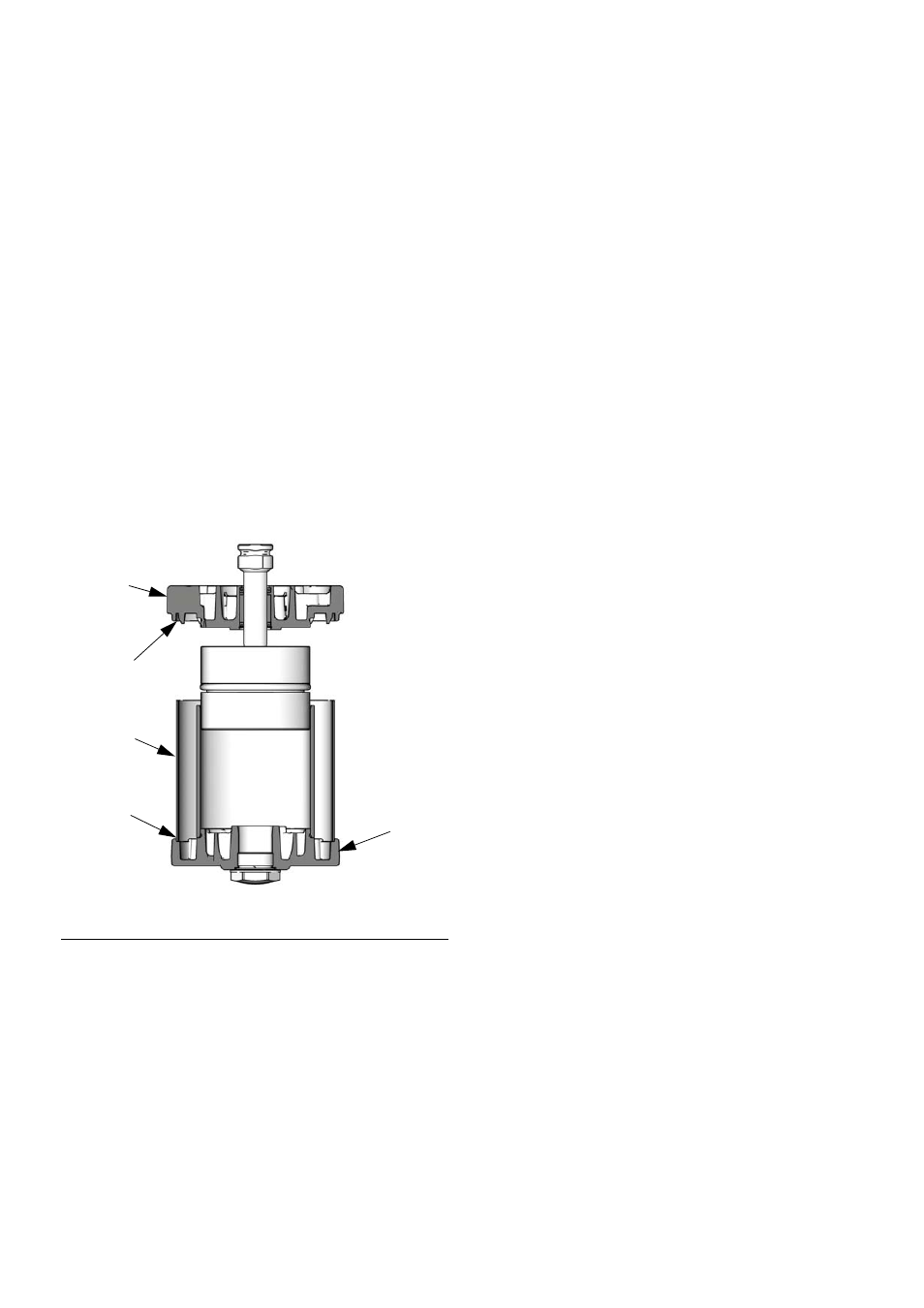

Р ИС . 15. Расположение защитного экрана
в канавках крышек
канавка
канавка
201
206
ti16281a
210
