Ремонт
20 3A1509G
Разборка воздушного клапана
1. См. Р ИС . 9. Нанесите смазку на кулачок
фиксатора (304 ◆) и установите его в корпус
клапана.
2. См. Р ИС . 10. Нанесите смазку на П-образные
уплотнительные кольца (308†
◆) и установите их
на поршень (302 ◆) кромками по направлению
к центру поршня.
3. См. Р ИС . 9. Нанесите смазку на оба
конца поршня (302
◆) и установите его
в корпус клапана.
4. Нанесите смазку на узел фиксатора (303 ◆)
и установите его на поршень.
5. Нанесите смазку на новые уплотнительные
кольца (306†
✠◆) и установите их на заглушки
(307 ✠). Установите заглушки на корпус клапана.
6. Установите упорные кольца (310 ◆✠)
на концы клапана для закрепления
заглушек в нужных местах.
7. Установите пружину (311
◆). Нанесите смазку
на наконечник воздушного клапана (312 ◆)
и установите его на место. См. Р ИС . 11.
Расположите маленький круглый магнит
на одной линии с впускным отверстием
для воздуха.
8. Установите клапанную пластину (305 ◆).
Затяните винты (309† ◆), чтобы закрепить
пластину.
Замена управляющих
клапанов
1. Остановите работу насоса. Выполните
инструкции, приведенные в разделе Процедура
сброса давления, стр. 10.
2. Отсоедините подходящий к двигателю
воздуховод.
3. См. Р ИС . 12. Нажмите на
предохранительную пружину (9) и удерживайте
ее в таком положении, чтобы получить доступ
к управляющему клапану на нижней крышке (18).
4. См. Р ИС . 14 на стр. 23. Снимите старые
управляющие клапаны (213) с верхней и нижней
крышек с помощью гаечного ключа размером
10 мм.
5. Нанесите смазку на новые управляющие
клапаны (213) и установите их на место.
Затягивать следует с усилием 95–105
дюймо-фунтов (11–12 Н•м).

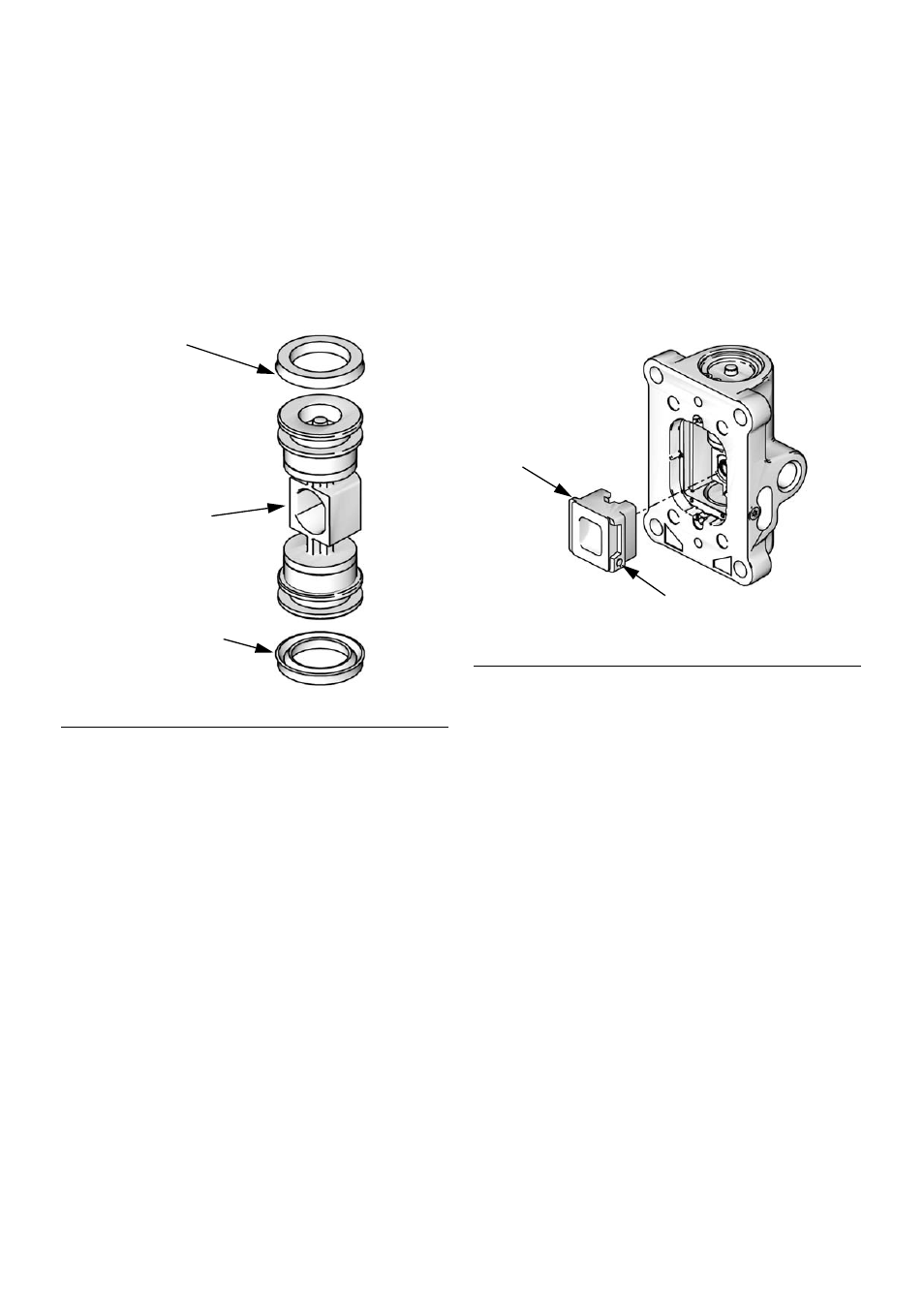

Р ИС . 10. Установка П-образных уплотнительных
колец воздушного клапана
Кромки
Кромки
† ◆308
† ◆308
◆302
ti12754a
направлены вниз
направлены вверх
Р ИС . 11. Установка наконечника
воздушного клапана
312 ◆
ti16283a
Магнит
