Ремонт
22
3A1509G
Ремонт пневматического двигателя
ПРИМЕЧАНИЕ. Выпускаются комплекты для
замены пневмодвигателя. Номера для заказа:
24G693 (двигатель 2,5 дюйма) и 24G694
(двигатель 3,5 дюйма).
ПРИМЕЧАНИЕ. Выпускаются комплекты
уплотнений для пневмодвигателя. Список
комплектов см. на странице 33. Детали, входящие
в комплект, помечены звездочкой (*). Лучше всего
использовать входящие в комплект детали
одновременно.
Разборка пневматического двигателя
1. См. Р
. 14. Раскрутите и извлеките четыре
винта (211) с помощью торцового ключа
размером 10 мм. Извлеките воздушный клапан
(214) и уплотнение (209*
◆†).
2.
Раскрутите и извлеките четыре винта (211)
и снимите коллектор (220) и два
уплотнения (208*).
3.
Снимите управляющие клапаны (213) с верхней
и нижней крышек с помощью торцового ключа
размером 10 мм.
4.
Раскрутите и извлеките стяжные болты (212)
с помощью торцового ключа размером 13 мм.
5.
Снимите верхнюю крышку (210). Снимите
уплотнительное кольцо (202*). Если в системе
используется двигатель 3,5 дюйма, снимите
заглушку (231) и уплотнительное кольцо (230*).
6.
Удалите защитный экран (206) и цилиндр (205).
7.
Извлеките из поршня уплотнительное
кольцо (204*).
8.
Зажмите поршень (219) в тисках с губками
из мягкого металла. Извлеките из поршня
шток (218) и нижнюю крышку в сборе (201)
с помощью гаечного ключа, которым следует
раскрутить прижимные пластины на штоке.
9.
Извлеките шток из нижней крышки в сборе.
10. Извлеките из нижней крышки фиксирующее
кольцо (217), П-образные уплотнительные
кольца (207*) и уплотнительное кольцо (202*).
Сборка пневматического двигателя
ПРИМЕЧАНИЕ. Для упрощения процедуры
разборки двигателя вначале следует поставить
двигатель на рабочий стол, перевернув его
верхней крышкой (210) вниз, и собрать его
в таком положении.
1.
Нанесите смазку на уплотнительное кольцо
(202*) и установите его на верхнюю
крышку (210).
2.
Нанесите смазку на внутреннюю поверхность
цилиндра (205). Опустите цилиндр на верхнюю
крышку (210).
3.
Установите защитный экран (206) на цилиндр
(205) в канавку на верхней крышке (210).
4.
См. Р
. 13. Нанесите смазку на новое
П-образное уплотнительное кольцо (207*) и
наденьте его на нижнюю часть опоры в нижней
крышке (201). Кромки кольца должны быть
направлены вниз. Нанесите смазку на новое
П-образное уплотнительное кольцо (207*)
и наденьте его на верхнюю часть опоры.
Кромки кольца должны быть направлены
вверх. Установите фиксирующее кольцо (217).

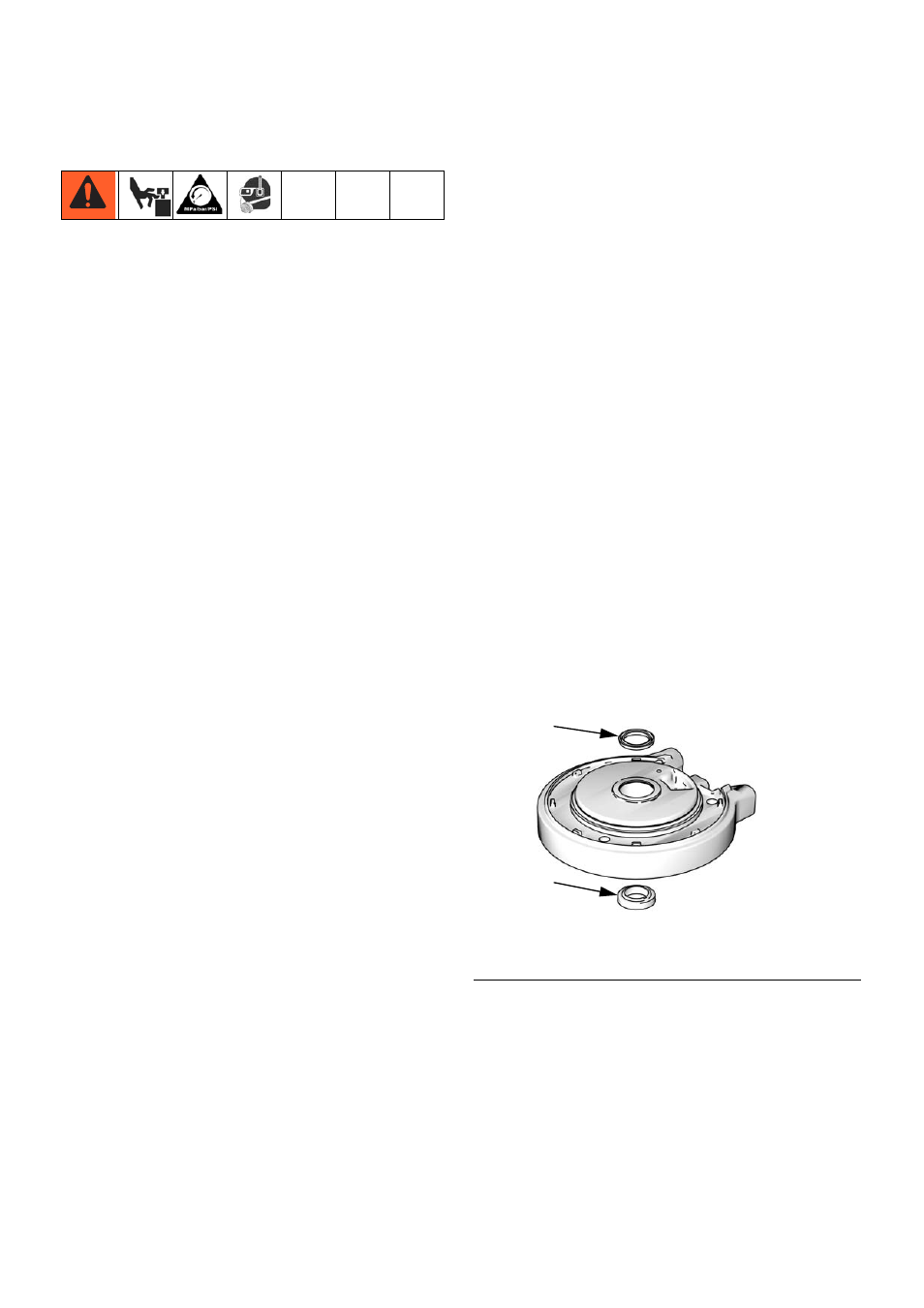

Р
ИС
. 13. Установка П-образных уплотнительных
колец пневмодвигателя
*207
*207
ti16285a
Кромки направлены вниз
Кромки направлены вверх
