Ремонт
3A1509G 21
Отсоединение
пневматического двигателя
1. Остановите работу насоса.
2. Промойте насос, если это возможно (см. стр. 13).
Выполните инструкции, приведенные в разделе
Процедура сброса давления, стр. 10.
3. Отсоедините воздушный, жидкостный
и всасывающий шланги.
4. См. Р ИС . 12. Нажмите на предохранительную
пружину (9) и удерживайте ее в таком
положении, чтобы получить доступ к
соединительному штифту (18). Поднимите
фиксирующую пружину (19) и выньте штифт
с помощью отвертки или зубила.
5. Раскрутите и извлеките гайки (11),
установленные на нижней стороне стяжных
шпилек (8).
6. Снимите основание насоса (12). Крепежная
плита (10) будет по-прежнему прикреплена
к основанию.
7. Извлеките предохранительную пружину (9).
8. Раскрутите и извлеките гайки (17),
установленные на нижней стороне стяжных
шпилек. Затем снимите стяжные шпильки.
Вследствие этого крепление (1) будет
ослаблено.
9. Поместите двигатель на рабочий стол. См.
раздел Ремонт пневматического двигателя
на стр. 22.
Установка пневматического
двигателя
1. Установите двигатель на крепление (1).
2. Закрепите на двигателе стяжные шпильки
с помощью верхних шестигранных гаек (17).
Затягивать стяжные шпильки следует
с усилием 5–10 футо-фунтов (7–13 Н•м).
ПРИМЕЧАНИЕ. Сначала следует затягивать
стяжные шпильки, а потом – верхние
шестигранные гайки (17).
3. Затяните верхние шестигранные гайки (17),
чтобы надежно установить крепление (1).
4. Установите насос на крепежную плиту (10),
прикрепленную к стяжным шпилькам (8).
Убедитесь в том, что предохранительная
пружина (9) находится на своем месте,
и выпускное отверстие насоса направлено
в желаемую сторону.
5. Установите на место гайки стяжных шпилек
(11). Затягивать гайки следует с усилием
100 дюймо-фунтов (11 Н•м).
6. Расположите отверстие в поршневом штоке
на одной линии с отверстием в стержне
пневмодвигателя. Вставьте штифт (18)
с помощью отвертки.
7. Установите на место фиксирующую пружину
(19), которой накрывается штифт.

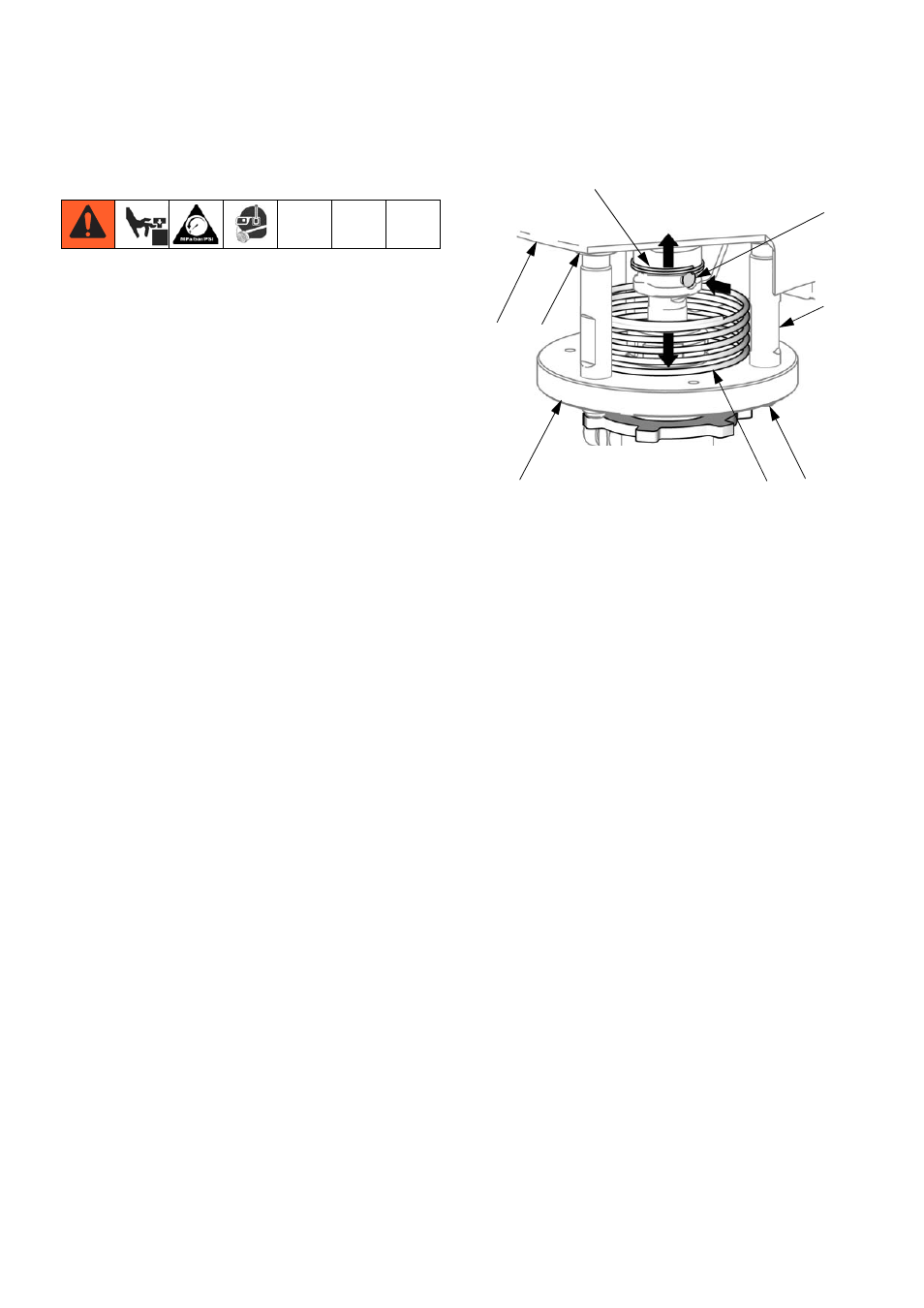

Р ИС . 12. Отсоединение пневматического двигателя
19
9
18
TI16261A
11
8
10
1 17
