Ремонт
3A1509G 15
Ремонт
Общие сведения
• Справочные номера и буквы в скобках в тексте
относятся к указаниям на рисунках и чертежах.
• Используйте детали и дополнительные
принадлежности, выпущенные компанией
Graco и поставляемые дистрибьюторами этой
компании. Если вы пользуетесь собственными
принадлежностями, убедитесь в том, что они
имеют нужные размеры и выдерживают
рабочее давление системы.
Снятие впускного клапана
Шарик и седло впускного клапана можно очищать и
подвергать техническому обслуживанию, не
отсоединяя поршневой насос.
1. Остановите работу насоса.
2. Промойте насос, если это возможно (см. стр.
13). Выполните инструкции, приведенные в
разделе Процедура сброса давления, стр. 10.
3. Отсоедините всасывающий шланг.
4. Извлеките корпус впускного клапана (110).
См. Р
ИС . 7.
5. Очистите или замените шариковую
направляющую (109), шарик (116), седло (117)
и уплотнительное кольцо (111).
6. Установите уплотнительное кольцо (111‡),
седло (117), шарик впускного клапана (116‡)
и шариковую направляющую (109) в корпус
впускного клапана (110).
7. Навинтите корпус впускного клапана (110)
на цилиндр (105). Затягивать следует с усилием
70–80 футо-фунтов (95–108 Н•м).
Отсоединение
поршневого насоса
1. Остановите работу насоса.
2. Промойте насос, если это возможно (см. стр.
13). Выполните инструкции, приведенные в
разделе Процедура сброса давления, стр. 10.
3. Отсоедините воздушный, жидкостный
и всасывающий шланги.
4. См. Р ИС . 6. Нажмите на предохранительную
пружину (9) и удерживайте ее в таком
положении, чтобы получить доступ к
соединительному штифту (18). Поднимите
фиксирующую пружину (19) и выньте штифт
с помощью отвертки или зубила.
5. Ослабьте стопорную гайку (13).
6. Выкрутите поршневой насос с помощью
рук и поместите его на рабочий стол.

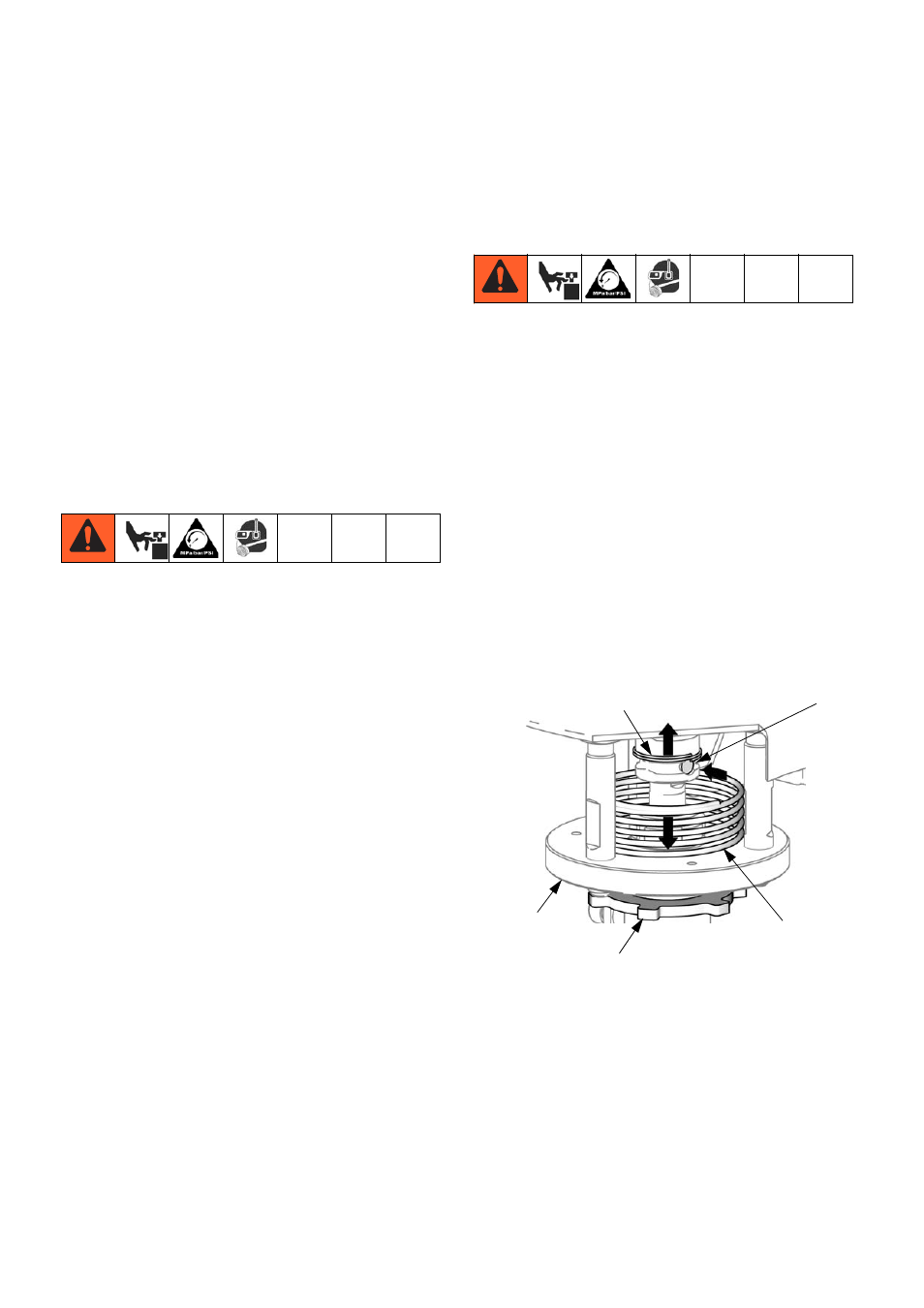

Р ИС . 6. Предохранительная пружина
и соединительный штифт
19
9
18
TI16261A
13
10
