Общий вид
313162B 9
Встроенные органы
пневмоуправления
Встроенные органы пневмоуправления включают в себя:
• Главную воздушную задвижку (ВА): включает и
выключает подачу воздуха в систему. Если она
закрыта, этот клапан сбрасывает давление вниз по
потоку.
• Регулятор потока воздуха в штоке (ВВ): управляет
ростом и падением давления в штоке и давлением
продувки.
• Дирекционный клапан штока (ВС): управляет
направление движения штока.
• Выхлопное отверстие с шумоглушителем (BD)
• Регулятор пневмодвигателя (ВЕ): исправляет
давление воздуха, подаваемого к двигателю.
• Задвижка пневмодвигателя (BF): включает и
выключает подачу воздуха в пневмодвигатель. Если
она закрыта, то этот клапан разгружает воздух,
заключенный между ним и пневмодвигателем.
Передвиньте задвижку и перекройте подачу воздуха.
• Кнопка продувки (BG): включает и выключает
подачу воздуха для выталкивания опорной емкости
из пустого барабана.
• Клапан сброса воздуха (не виден, прикрепляется к
воздушному регулятору штока): автоматически
разгружает избыточное давление насоса.
Компоненты системы
(пневматическое переключение)
На Р ИС . 2 показана система пневматического
переключения. Инструкции по установке и эксплуатации
штока см. (поставляемое) руководство 312371. Система
пневматического переключения работает следующим
образом:
Во время работы системы по мере того, когда шток
приближается к днищу барабана верхний конец штока
соприкасается с концевым выключателем (Е). Этот
концевой выключатель перекрывает подачу воздуха на
пневмодвигатель с помощью электромагнитного клапана
(Y), который прекращает движение воздуха к одному
пневмодвигателю и активирует поток воздуха к другому
пневмодвигателю. Это обеспечивает непрерывный поток
материала и смену барабанов с материалом.
Положение концевого выключателя (Е) на штоке
определяет момент, когда пневмодвигатель выключается.
Начните с расположения этого концевого выключателя
таким образом, чтобы он выключался, когда опорная
емкость штока (D) будет находиться на расстоянии 1 дюйм
(25 мм) от днища барабана. Во время эксплуатации
положение можно подрегулировать, при необходимости.
Клапан байпаса (L) позволяет залить неактивный насос
после смены барабана. Откройте клапан для заливки
насоса. Закройте клапан, когда заливка будет закончена,
и держите закрытым во время эксплуатации.
Для обеспечения потока воздуха к
пневмодвигателю электромагнитный клапан
воздуха (Y, Р
ИС . 3), задвижка пневмодвигателя (BF)
и главная воздушная задвижка (ВА) должны быть
открыты.

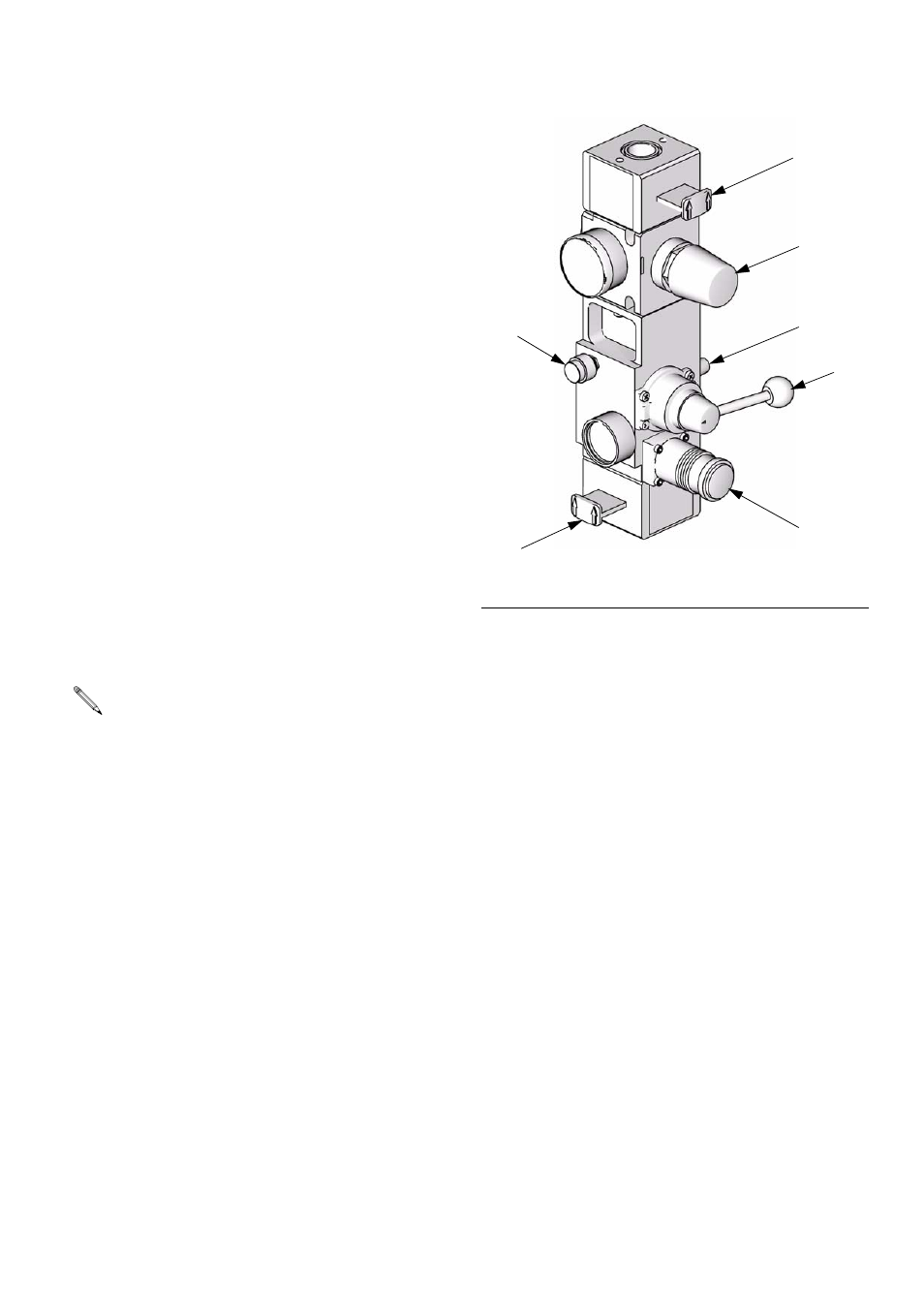

Р ИС . 1. Встроенные органы пневмоуправления
BA
BB
BC
BG
BE
BF
TI10438A
BD
