Рабочие экраны
313162B
27
Экраны состояния
Для перехода к экранам состояния используйте стрелки
влево/вправо.
Существует три экрана состояния. Для перемещения
между экранами используйте стрелки вверх/вниз.
Экран состояния 1
На этом экране показывается первичная информация о
состоянии системы и коды диагностики насоса,
описывающие обнаруженные состояния неисправности.
См. Р
ИС
. 30 и Таблица 13.
Аварийные сигналы о пустом барабане не могут быть
сброшены оператором, они сбрасываются тогда, когда
исправляется состояние.
Для того, чтобы сбросить аварийный сигнал, установите
курсор на этом аварийном сигнале, нажмите клавишу
Enter
, затем подтвердите на экране. См. Р
ИС
. 31.
•
После того, как состояние будет исправлено,
аварийный сигнал о разносе насоса всегда может
быть сброшен оператором.
•
Сигнал "Не залит" может быть либо аварийным, либо
предупреждающим, и его можно или нельзя сбросить
по команде оператора (если неактивный шток входит
в режим заливки, то предупреждающий/аварийный
сигнал сбрасывается автоматически).
Экран состояния 2
На этом экране показывается давление жидкости на
входе фильтра и перепад давлений через фильтр. См.
Р
ИС
. 32.
•
Предупреждающий сигнал о низком перепаде
давлений на фильтре появляется в том случае, если
перепад давлений находится на уровне ниже
установочного значения в течение 10
последовательных циклов работы насоса.
•
Предупреждающий сигнал о высоком перепаде
давлений на фильтре появляется в том случае, если
перепад давлений находится на уровне выше
установочного значения в течение 10
последовательных циклов работы насоса.
•
Для сброса предупреждающего сигнала нажмите
клавишу Enter
, затем подтвердите на экране.
Р
ИС

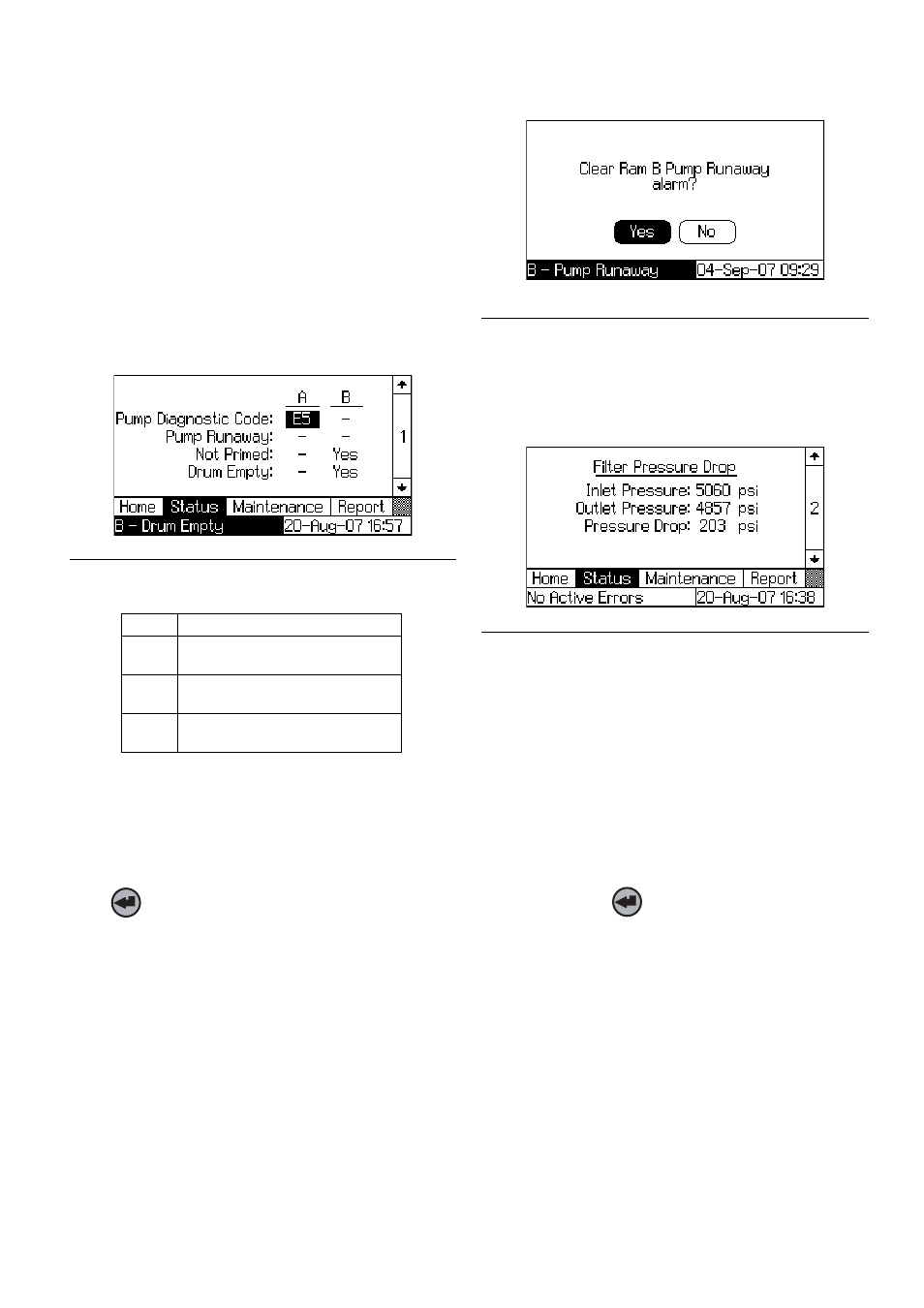

. 30: Экраны состояния 1
Таблица 13: Коды неисправностей
Код
Обозначение
E1
Погружение насоса при
движении штока вверх.
E2
Погружение насоса при
движении штока вниз.
E5
Ошибка датчика положения
пневмодвигателя.
Р
ИС
. 31: Подтвердите сбрасывание аварийного
сигнала
Р
ИС
. 32: Экран состояния 2
