Экраны настройки
313162B
23
Экран настройки аппаратного
обеспечения 1
На этом экране Вы можете определить, установлен ли
монитор фильтра жидкости и задать верхний и нижний
пределы для перепада давления на фильтре. См. Р
ИС
. 20
и Таблица 8. Дополнительную информацию см. также на
Экран состояния 2, стр. 27. Для установления
начальных предельных значений необходимо
осуществлять контроль за показаниями давления
жидкости в нормальном диапазоне расхода при чистом
фильтре.
Экран настройки аппаратного
обеспечения 2
На этом экране можно определить, установлен ли
электромагнитный клапан жидкости. Электромагнитный
клапан жидкости осуществляет управление клапаном
разгерметизации/рециркуляции. См. Р
ИС
. 21.
Экран настройки аппаратного
обеспечения 3
На этом экране можно определить, установлен ли датчик
низкого уровня в барабане. См. Р
ИС
. 22.
Установите нижний предел для обнаружения
разрушения фильтрующего элемента или отсутствия
фильтра.
Установите верхний предел для обнаружения
забивания фильтра.
Р
ИС

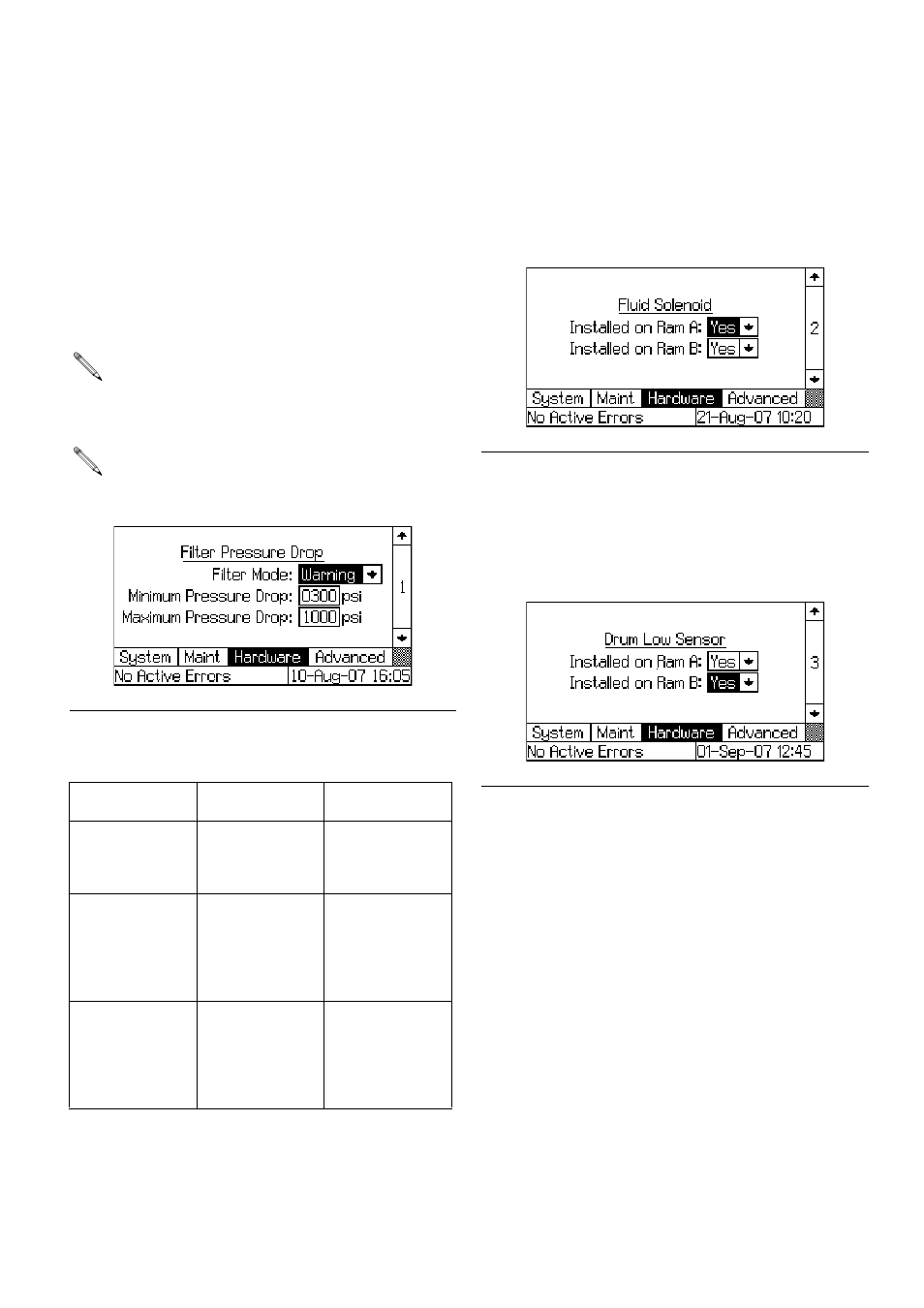

. 20: Экран настройки аппаратного обеспечения 1
Таблица 8: Параметры настройки монитора
жидкостного фильтра
Параметр
Единицы
измерения
Диапазон
Режим фильтра
Предупреждающ
ий сигнал о
блокировке
монитора
Выберите
требуемое
значение
Нижний предел
монитора
фильтра
Устанавливается
пользователем;
см. Экран
дополнительной
настройки 1,
стр. 24
0 - 1000
Верхний предел
монитора
фильтра
Устанавливается
пользователем;
см. Экран
дополнительной
настройки 1,
стр. 24
0 - 5000
Р
ИС
. 21: Экран настройки аппаратного обеспечения 2
Р
ИС
. 22: Экран настройки аппаратного обеспечения 3
