Общий вид
16
313162B
Модуль контроля жидкости
Таблица 5: Соединения датчика модуля контроля жидкости
Соединение
Шток
Описание датчика
1
Не используется
Не используется
2
Не используется
Не используется
3
Шток А
Давление жидкости на входе фильтра.
4
Шток А
Давление жидкости на выходе из фильтра.
5
Шток А и шток В
Жгут сигнальных кабелей: электромагнитный клапан
пневмодвигателя (белый), сигнальная стойка (зеленый), низкий
уровень в барабане (желтый), барабан пустой (черный)
6
Шток А и шток В
Электромагнитный клапан разгерметизации/рециркуляции
жидкости.
7
Шток А и шток В
Датчики пневмодвигателя.
Кабель связи 1 марки
CAN
Шток А (Р
ИС
. 5, вид
сверху)
От модуля контроля жидкости на штоке А до модуля дисплея.
Кабель связи 2 марки
CAN
Шток А и шток В (Р
ИС
. 5,
вид снизу)
15 футов (4,57 м) от модуля контроля жидкости на штоке А до
модуля контроля жидкости на штоке В.

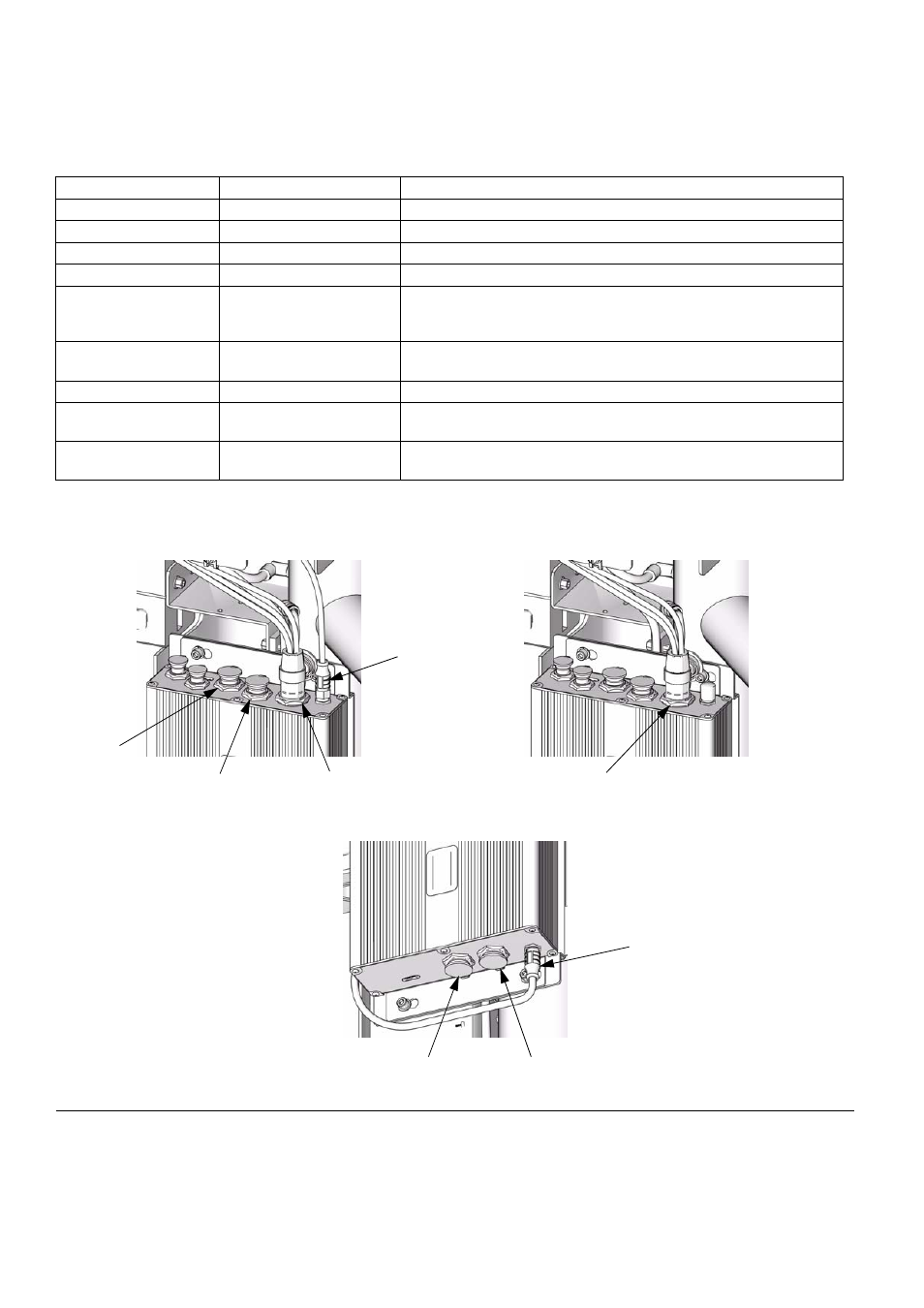

Р
ИС
. 5: Соединения датчика модуля контроля жидкости
Шток А, вид сверху
Шток В, вид сверху
3
4
5
5
Кабель 1
марки CAN
TI10866A
TI10867A
TI10868A
Вид снизу, оба штока
Кабель 2
марки CAN
6
7
