Общий вид
313162B
13
Модуль дисплея (системы электронного переключения)
Р
ИС

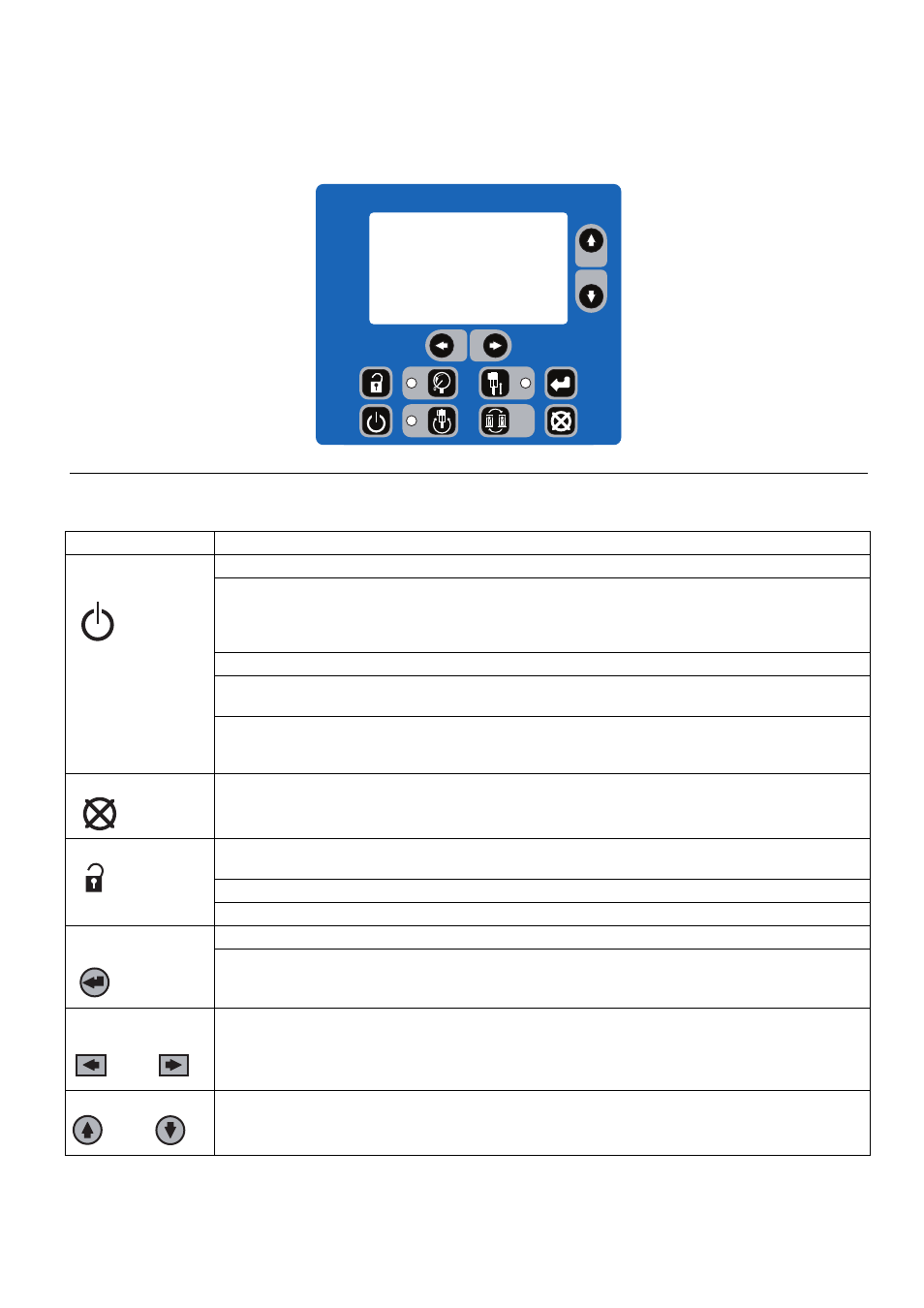

. 4: Модуль дисплея (основные функции модуля см. в Таблица 4)
Таблица 4: Основные функции модуля дисплея (см. Р
. 4)
Ключ
Функция
Включение/Выключ
ение системы
Нажмите для переключения системы в положение ВКЛ и ВЫКЛ.
•
Когда система ВКЛЮЧЕНА, активный шток находится под давлением, и электромагнитный
клапан пневмодвигателя ВКЛЮЧЕН. Активный шток указан подсвеченной буквой (А или В)
на дисплее. Когда система ВКЛЮЧЕНА, графическое изображение шланга на активном
штоке затемнено.
•
Когда система ВЫКЛЮЧЕНА, электромагнитные клапаны пневмодвигателя ВЫКЛЮЧЕНЫ.
ПРЕДУПРЕЖДЕНИЕ: ВЫКЛЮЧЕНИЕ системы снимает давление с двигателя насоса. При этом
давление жидкости не снимается. Выполните Процедура сброса давления, стр. 17.
ПРИМЕЧАНИЕ: Движение воздуха для перемещения штока вверх/вниз и для продувки не
зависит от положений электронных органов управления и может в любое время регулироваться;
при этом главная воздушная задвижка открыта и давление воздуха существует.
Отмена
Отменяет текущее действие или окно.
Подготовка
Нажмите для входа в режим настройки или для выхода из режима настройки и возврата к
рабочим экранам.
•
Изменения настройки можно осуществлять во время работы системы.
•
Если включена функция пароля, то требуется ввести пароль.
Нажмите клавишу
Enter
Открывает всплывающие меню на полях настройки.
Нажмите для ввода изменений и для выбора действия.
Стрелки
влево/вправо
Используйте для передвижения между вкладками на экране или для подсветки символов.
Стрелки вверх/вниз
Используйте для увеличения или уменьшения значения и для перемещения между экранами или
между полями.
