Эксплуатация системы электронного переключения
18
313162B
3.
Включите выключатель вкл/выкл питания на задней
стороне шкафа электропитания на штоке А.
Появится экран защиты от брызг. См. Р
ИС
. 8.
4.
Убедитесь в том, что в левом нижнем углу экрана
отображается сообщение: "Активных
неисправностей нет". Если имеется какое-либо
сообщение о неисправности, воспользуйтесь
разделом "Поиск и устранение неисправностей" в
руководстве 312400.
5.
Нажмите клавишу ВКЛ/ВЫКЛ системы
. Если
система выключена, на дисплее появится
сообщение: "Включить систему?" Для включения
выберите "Да".
6.
См. Р
ИС
. 9. На исходном рабочем экране показывается,
какой шток (А или В) активен и какой объем остается в
каждом барабане. Линия жидкости показана
заполненной, указывая на то, что система включена.
7.
Светодиод электромагнитного клапана
пневмодвигателя горит.
Заполнение
1.
Для заливки неактивного штока, сначала убедитесь в
том. что система включена и находится в режиме
работы. См. раздел "Пуск", стр. 17
2.
Нажмите клавишу заливки насоса
. На дисплее
появится запрос оператору на подтверждение. См. Р
ИС
.
10. Для того, чтобы начать заливку, выберите "Да".
3.
Загорится светодиод на клавиатуре. Когда на
таймере заливке останется меньше 1 минуты,
светодиод начнет мигать. Когда время,
установленное на таймере, истечет, светодиод
погаснет и электромагнитный клапан
пневмодвигателя выключится.
4.
Для выхода из режима заливки до истечения
времени, установленном на таймере, нажмите на
клавишу Заливка насоса
. На дисплее появится
запрос оператору на подтверждение. См. Р
ИС
. 11.
Для выхода из режима заливки выберите "Да".
Для увеличения времени заливки, установленном на
таймере, выберите "Нет" на Р
ИС
. 11. На дисплее
появится сообщение: "Сбросить счетчик времени
заливки?" См. Р
ИС
. 12. Для сброса выберите "Да".

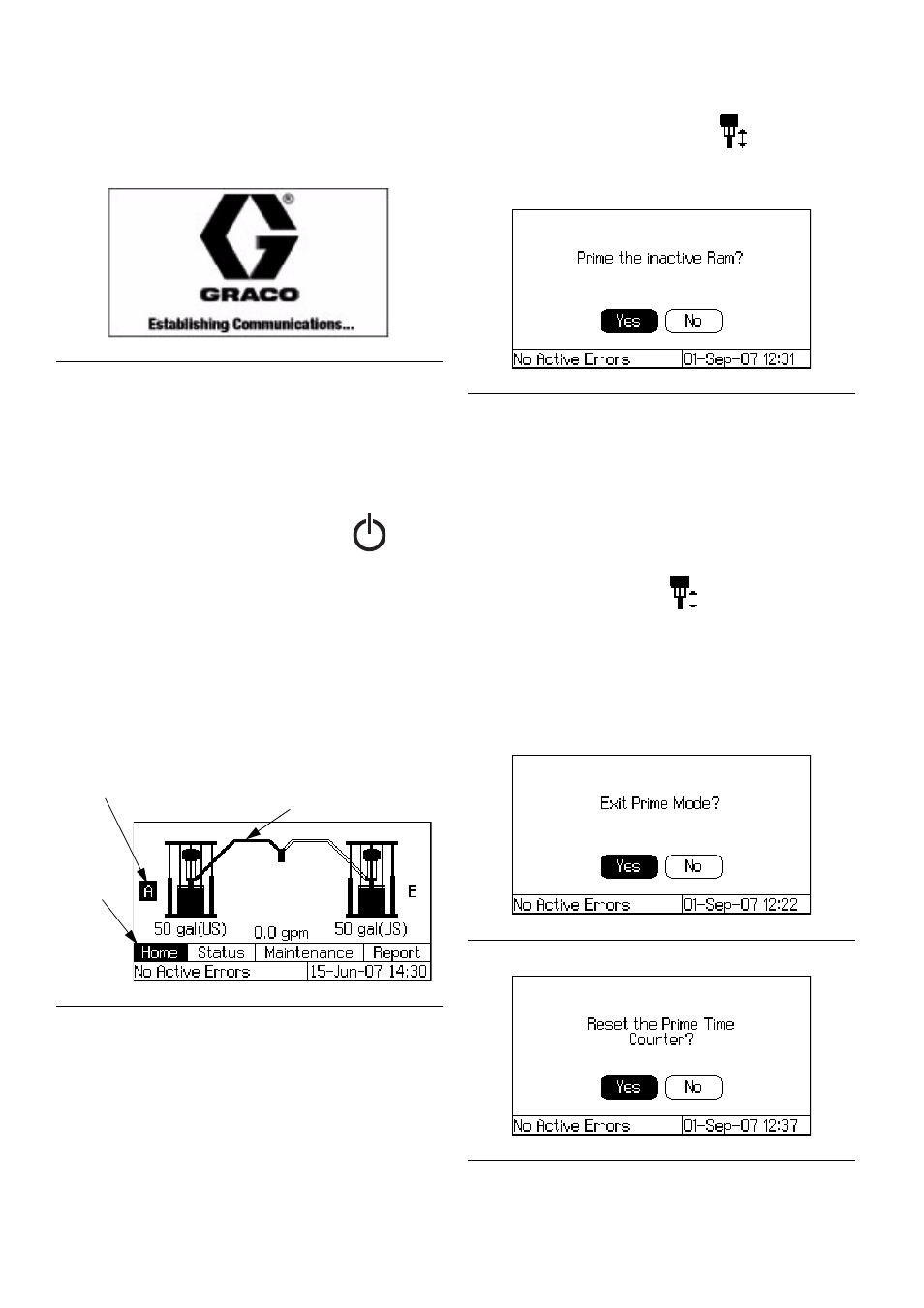

Р
ИС
. 8: Экран защиты от брызг
Р
ИС
. 9: Исходный рабочий экран 26
Когда система включена,
линия жидкости показана
заполненной
Активный шток
подсвечивается
на экране
Текущий
экран
Р
ИС
. 10: Экран функции заливки
Р
ИС
. 11: Экран выхода из режима заливки
Р
ИС
. 12: Сброс времени заливки
