Размеры комплекта для жидкостного фильтра
30
313162B

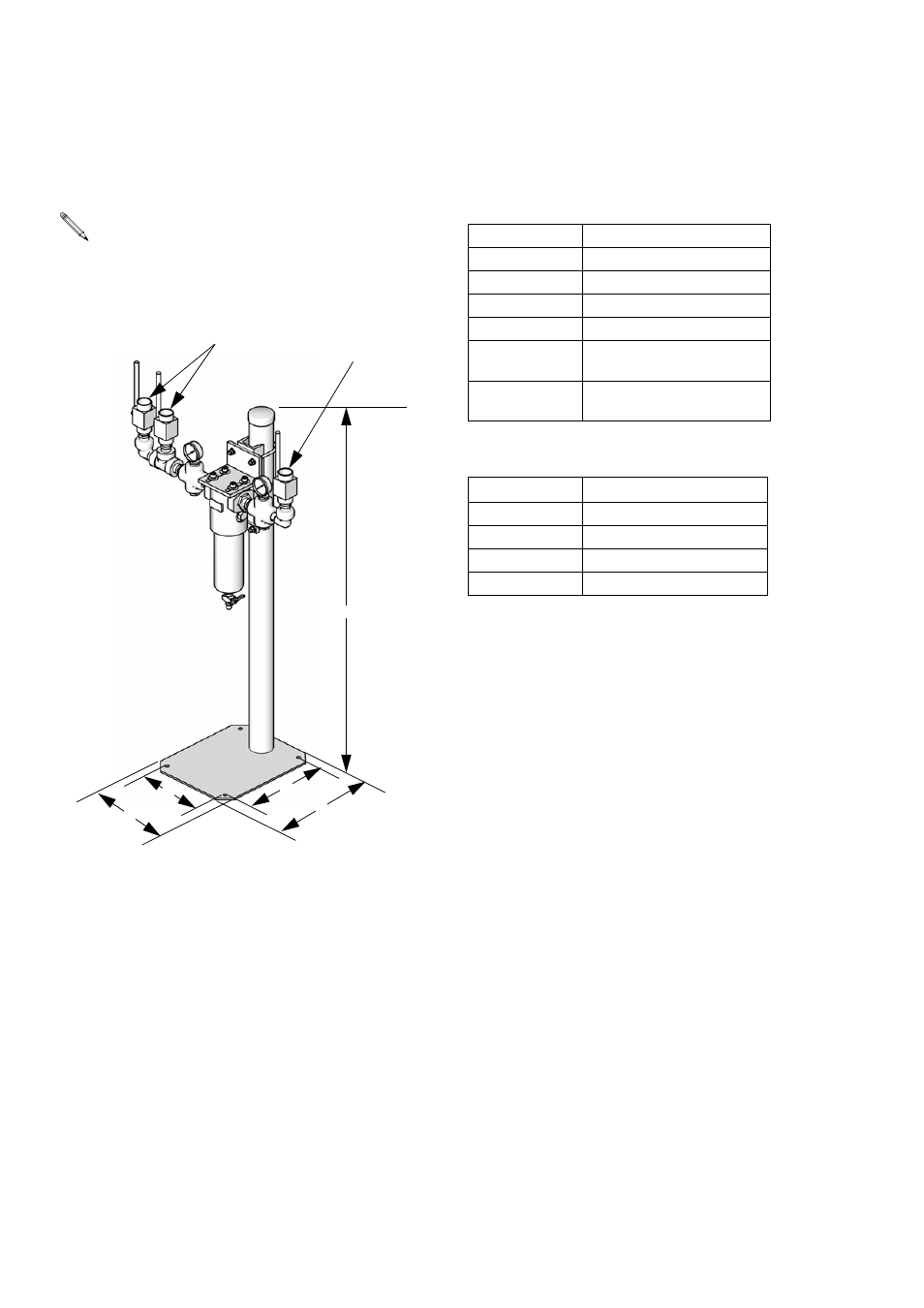

Размеры комплекта для жидкостного фильтра
Ключ
Размеры сетки фильтрующего элемента
Размерные параметры для штоков, насосов и
прочих компонентов см. в поставляемых
руководствах, стр. 3.
TI11158A
A
C
B
D
E
G
F
A
52,25 дюймов (1327 мм)
B
11 дюймов (279 мм)
C
14 дюймов (356 мм)
D
17 дюймов (432 мм)
E
14 дюймов (356 мм)
F (входы
жидкости)
1 дюйм npt(f)
G (выход
жидкости)
1 дюйм npt(f)
Деталь ¹
Сетка
515219
60
515220
50
515221
40
515222
30 (стандарт)
