Эксплуатация
26
3A1757B

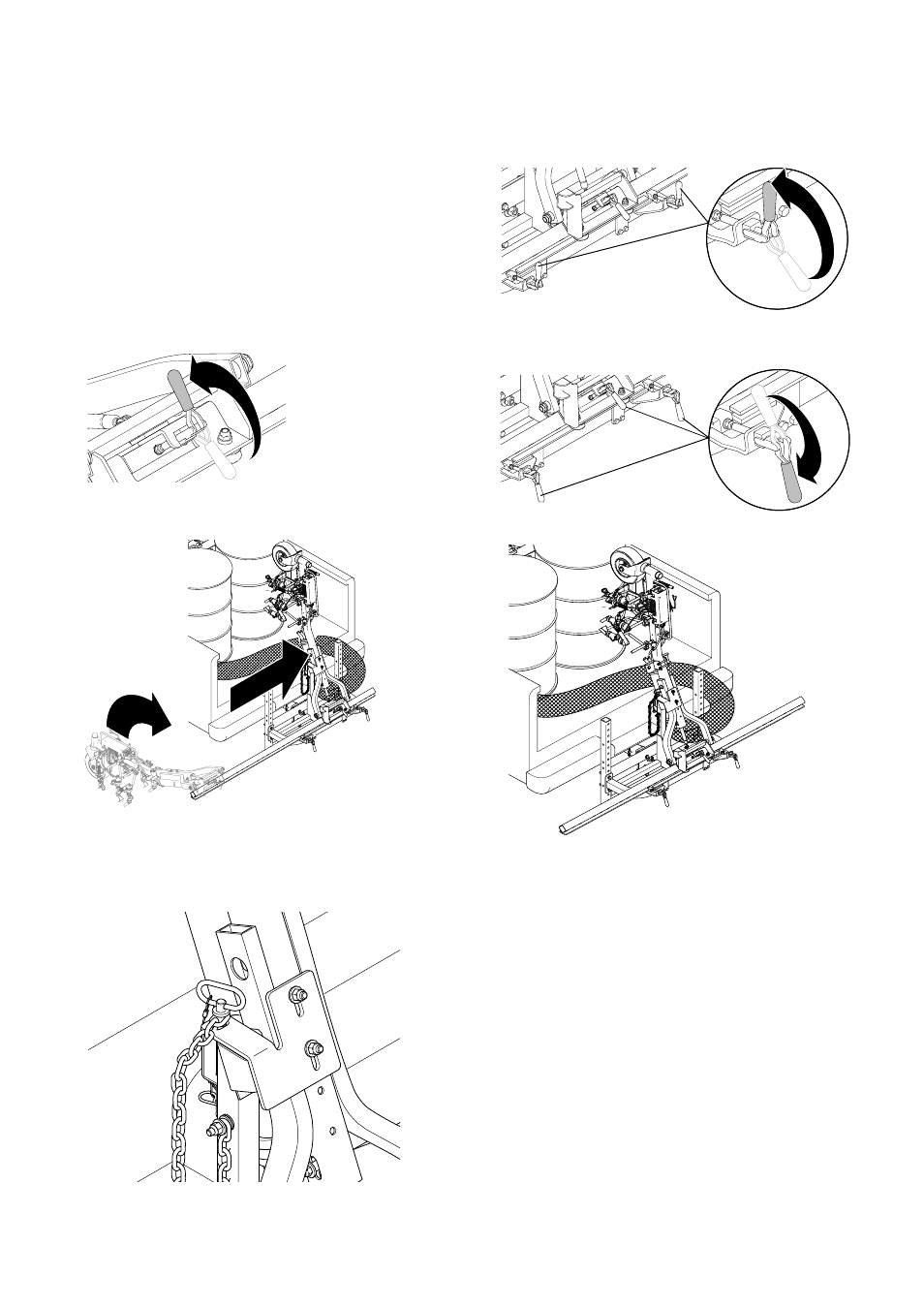

Фиксация консоли
пистолета-распылителя для
транспортировки
ПРИМЕЧАНИЕ. Запрещается транспортировать
устройство RoadLazer, когда открыты шаровые клапаны
пистолета-краскораспылителя, система находится под
давлением или двигатель работает, поскольку это может
повредить компоненты.
1.
Разблокируйте красный зажим консоли
пистолета-распылителя на выдвижной балке.
2.
Поднимите консоль пистолета-распылителя с земли
и вставьте в центр устройства RoadLazer.
3.
Извлеките сцепной штырь консоли
пистолета-распылителя из рамы.
4.
Вставьте сцепной штырь обратно в раму и закрепите
зажимом.
5.
Разблокируйте два красных зажима и отцентрируйте
выдвижную балку на транспортном средстве.
6.
Заблокируйте три красных зажима, чтобы закрепить
выдвижную балку и консоль пистолета-распылителя.
ti16425a
ti16422a
ti15837a
ti16923a
ti16915a
Устройство RoadLazer
ti15954a
в убранном положении
