Настройка
12
3A1757B

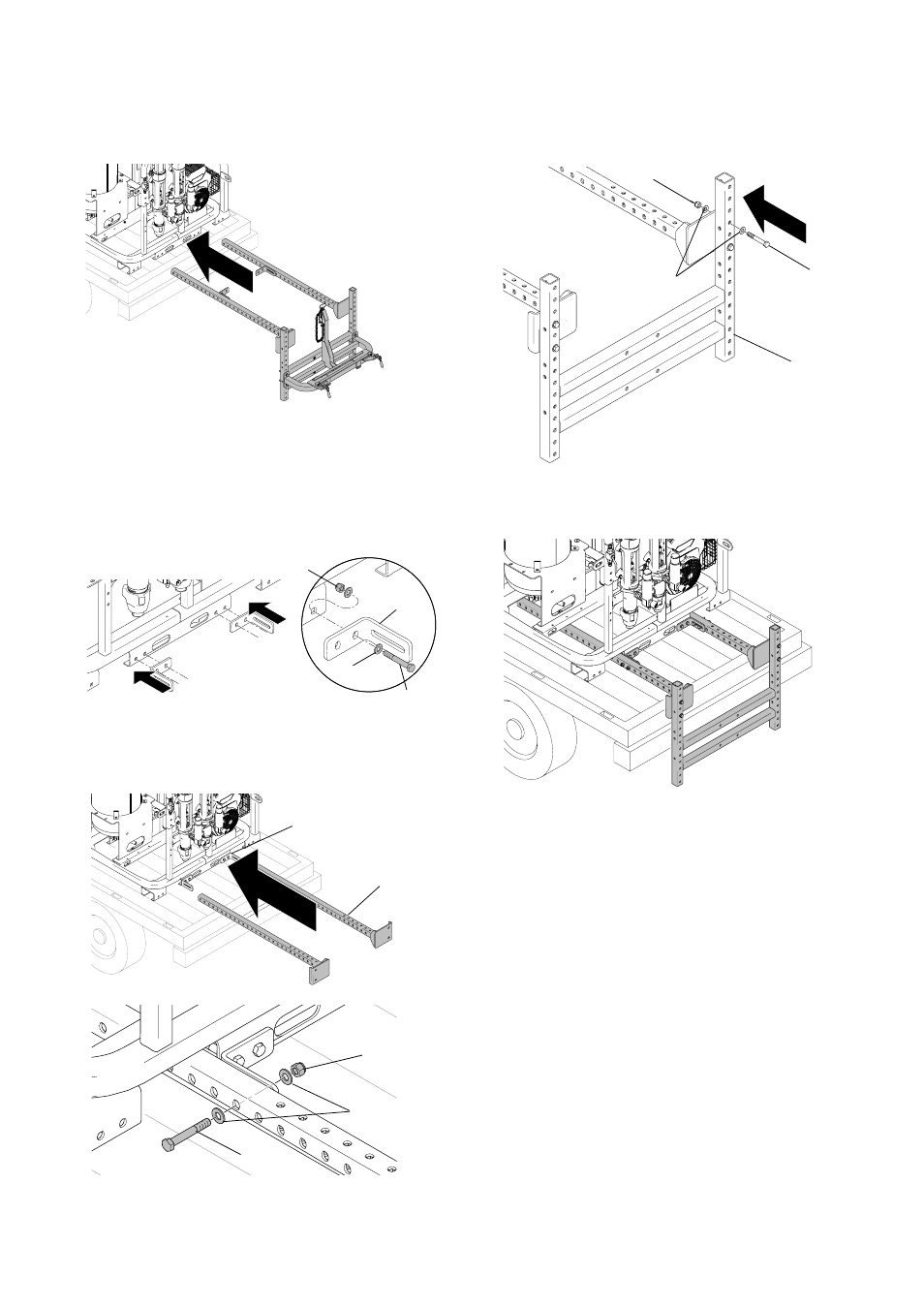

Широкая ориентация
1.
Прикрепите кронштейны (316) к устройству RoadPak
в четырех местах с помощью болтов (312), шайб (307)
и гаек (315). Чтобы обеспечить оптимальную
поддержку, лучше всего расположить кронштейны
как можно дальше друг от друга. Расположение
монтажных кронштейнов будет зависеть от того, где
именно на транспортном средстве установлено
устройство RoadPak.
2.
Вставьте монтажные кронштейны устройства
RoadPak (304) через вырезанные отверстия в раме и
вручную зафиксируйте их с помощью болтов (312),
шайб (307) и гаек (315).
3.
Установите кронштейн регулировки высоты (303) на
монтажные кронштейны устройства RoadPak.
4.
Воспользуйтесь гаечным ключом, чтобы затянуть все
болты для фиксации на месте (с усилием 28
футо-фунтов).
ti16657a
ti16786a
316
318
307
315
ti16913a
ti16911a
316
304
315
307
312
ti16921a
315
307
303
312
ti16924a
