Настройка
18
3A1757B

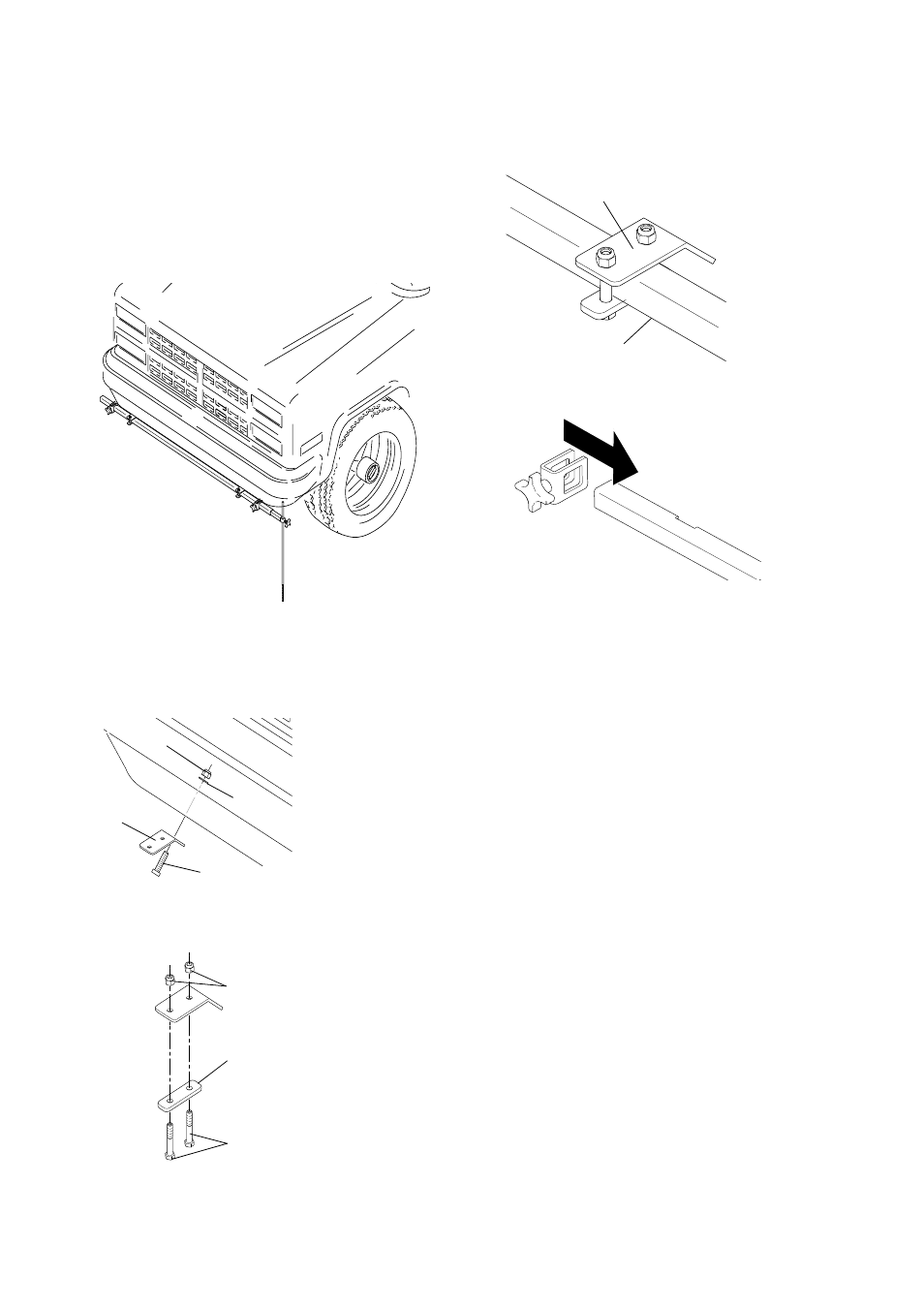

Инструкции по установке переднего
ориентира
1.
Выберите участок на транспортном средстве для
монтажа направляющей системы для устройства
RoadPak, которая позволит пользователю видеть
шток индикатора с места водителя или с помощью
системы наблюдения RoadView.
2.
При необходимости просверлите в требуемом месте
два отверстия диаметром 9/16 дюйма.
3.
Установите монтажный кронштейн (355) в требуемом
месте с помощью болта (359), шайбы (360) и гайки
(361).
4.
Затяните вручную стопорную пластину (6) на
монтажном кронштейне (355) с помощью болтов (357)
и гаек (358).
5.
Сдвиньте опорную балку (351) вдоль кронштейнов
(355) и затяните фиксаторы для установки на месте.
6.
Установите зажим удлинителя на опорную балку.
7.
Вставьте шток индикатора (362) в удлинитель
направляющей (352) и зафиксируйте с помощью
регулятора (354).
8.
Отрегулируйте шток индикатора, ослабив зажимы
удлинителя и сдвинув удлинитель направляющей
(352) в требуемое положение. Закрепите стяжным
регулятором (354).
Установка и настройка передней
механической направляющей системы
(дополнительно)
См. руководство к направляющей системе.
Установка и настройка направляющей
видеосистемы Video Guidance System
(дополнительно)
См. руководство к системе наблюдения RoadView.
Установка комплекта для лебедки
(дополнительно)
См. руководство к комплекту для лебедки.
ti16408a
ti16927a
361
360
355
359
ti16926a
357
6
358
ti17000a
355
351
ti16925a
