Инструкция по эксплуатации Graco RoadLazer RoadPak
Страница 14
Настройка
14
3A1757B

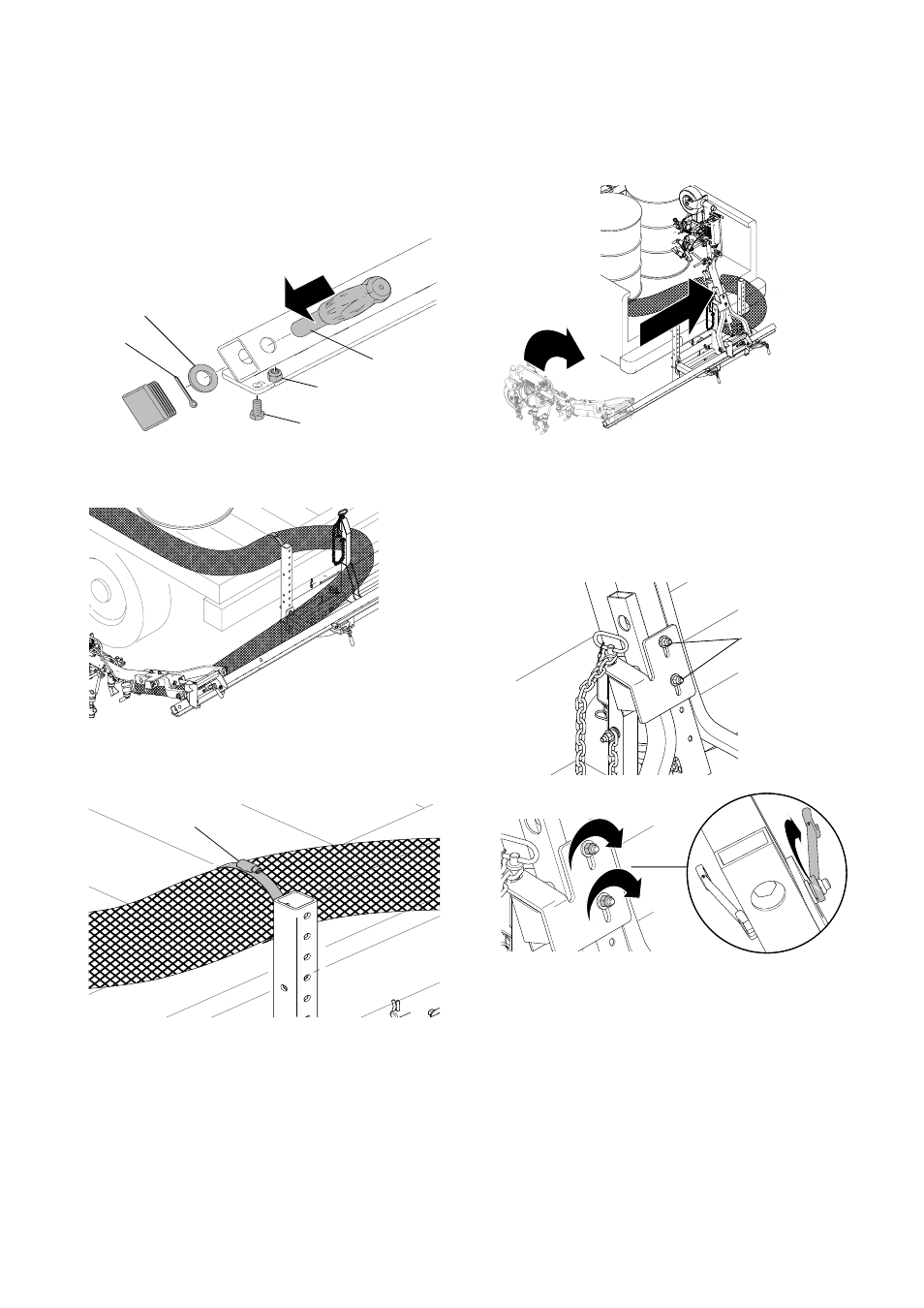

3.
Прикрепите рукоять (702) с каждого конца
выдвижной балки. Вдавите шплинт (707) через
рукоять для фиксации на месте. Установите гайку
(706) и болт (705) с обоих концов сквозь выдвижную
балку, чтобы они действовали как фиксаторы на
направляющей.
4.
Прежде чем перемещать консоль
пистолета-распылителя, проложите для него шланги
во избежание их перегибов.
5.
Расположите консоль пистолета-распылителя на
конце выдвижной балки и зафиксируйте пучок
шлангов на кронштейне регулировки высоты с
помощью резиновой прокладки и хомута (320).
6.
Поднимите консоль пистолета-распылителя в
вертикальное положение и сдвиньте ее вдоль
кронштейна для укладки.
7.
Поместите консоль пистолета-распылителя на
кронштейн для укладки и установите фиксатор для
правильной установки. Чтобы закрепить консоль
пистолета-распылителя, проденьте штифт (321)
сквозь кронштейн консоли и кронштейн для укладки.
Затяните два болта (579), чтобы зафиксировать
кронштейн консоли в соответствующем месте.
ti16662a
708
707
705
706
704
ti16658a
ti16788a
302
ti16422a
ti16918a
ti15837a
579
