Настройка
3A1757B
13
5.

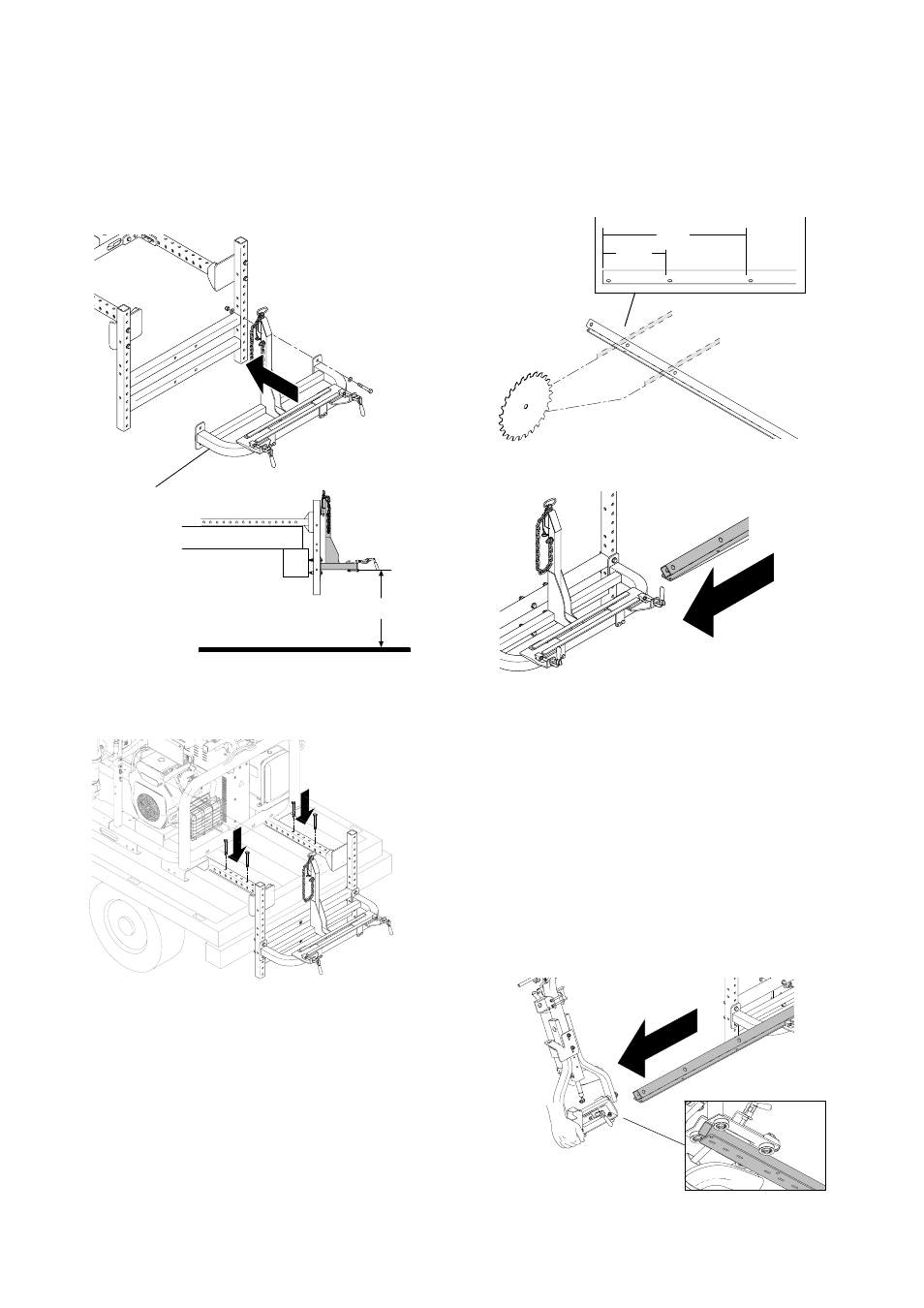

Установите кронштейн для укладки (302) на
кронштейн регулировки высоты (303). Разместите
нижнюю часть кронштейна для укладки на
расстоянии 21—25 дюймов (53—63 см) от земли.
Убедитесь, что кронштейн установлен на одном
уровне.
ПРИМЕЧАНИЕ. Рекомендуется крепить монтажный
кронштейн болтами сквозь кузов транспортного
средства к раме.
Установка выдвижной балки (24G630)
Длина выдвижной балки составляет 87,75 дюйма (2,2 м).
Она предоставляется для размещения устройства на
более широких транспортных средствах. Балку можно
обрезать до 75,75 дюйма (1,9 м) или 60 дюймов (1,5 м),
чтобы поместить устройство на транспортные средства
различных габаритов.
1.
Чтобы укоротить балку до 75,75 дюйма, обрежьте 12
дюймов с конца около следующего отверстия. Чтобы
укоротить балку до 60 дюймов, обрежьте 27,75
дюйма с конца около третьего отверстия, как
показано ниже.
2.
Определив требуемую длину, установите балку на
кронштейне направляющих.
Установка консоли
пистолета-распылителя (24G628,
24G629)
1.
Расположите блок консоли пистолета-распылителя
возле транспортного средства.
2.
Извлеките выдвижную балку с той стороны
транспортного средства, где расположена консоль
пистолета-распылителя. Поднимите консоль
пистолета-распылителя и удерживайте поперечный
кронштейн в положении, показанном ниже.
Проденьте балку через колеса так, чтобы они были
установлены на направляющей выдвижной балки,
как показано ниже.
ti16787a
21—25 дюймов
(53—63 см)
ti16960a
302
ti16916a
ti16600a
12 дюймов
27,75 дюйма
ti16647a
ti15959a
