Настройка
3A1757B
17
5.
Установите воздушный шланг в быстроразъемный
фитинг воздушного бака.
Соединения электрических кабелей
1.
Подсоедините кабель консоли
пистолета-распылителя к распределительной
коробке. Прикрепите кабель к зажиму компенсации
натяжения (S) на соединении.
2.
Подсоедините контрольный кабель к
распределительной коробке. Прикрепите кабель к
зажиму компенсации натяжения (S) на соединении.
3.
Проложите контрольный кабель в кабину
транспортного средства, не перегибая его.
Подсоедините кабель к блоку управления.
Проденьте кабель сквозь зажим компенсации
натяжения на соединении.

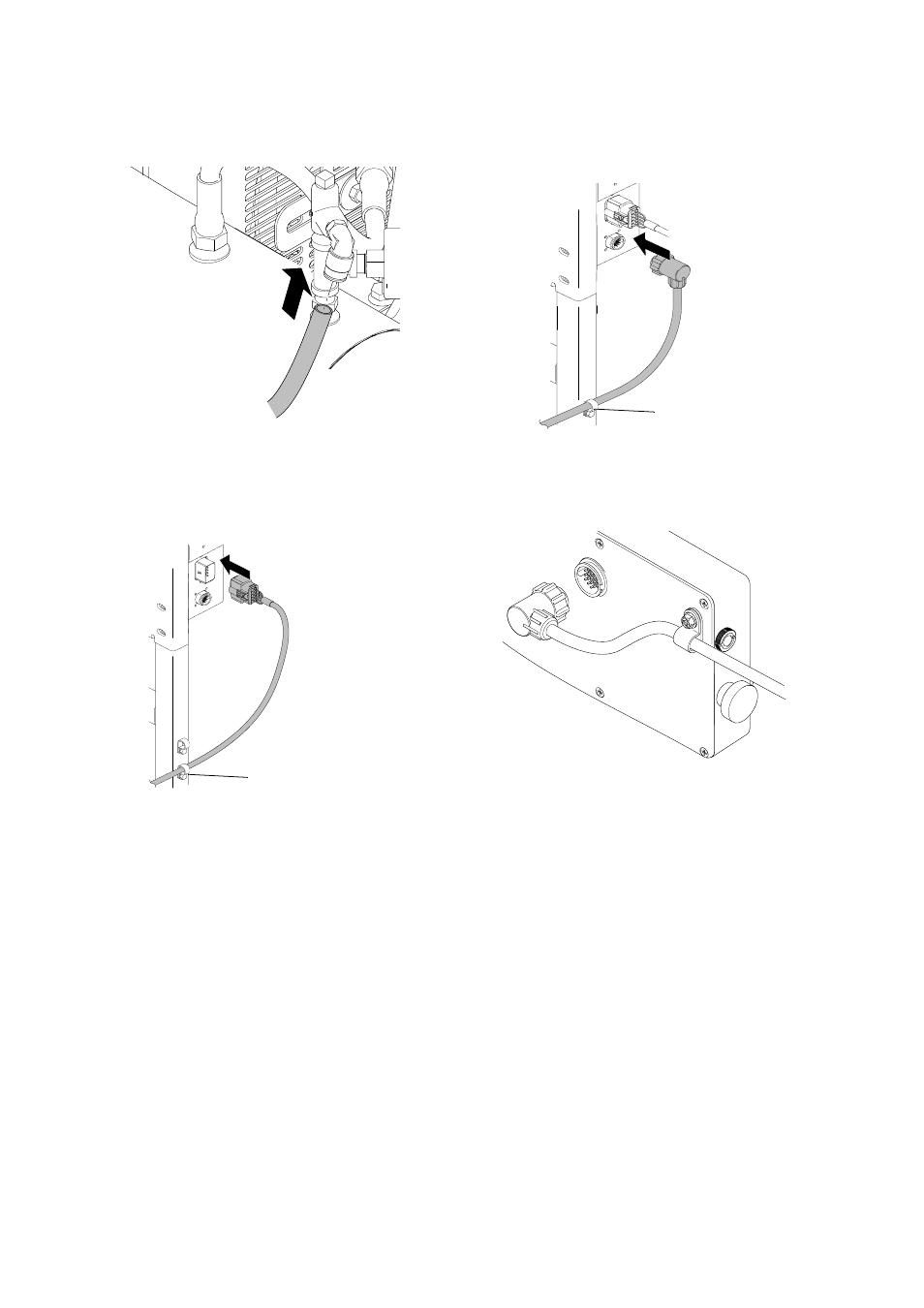

ti16914a
ti16596a
S
ti16595a
S
ti16601a
