Прокладка шлангов, Подключение шлангов – Инструкция по эксплуатации Graco RoadLazer RoadPak
Страница 16
Настройка
16
3A1757B

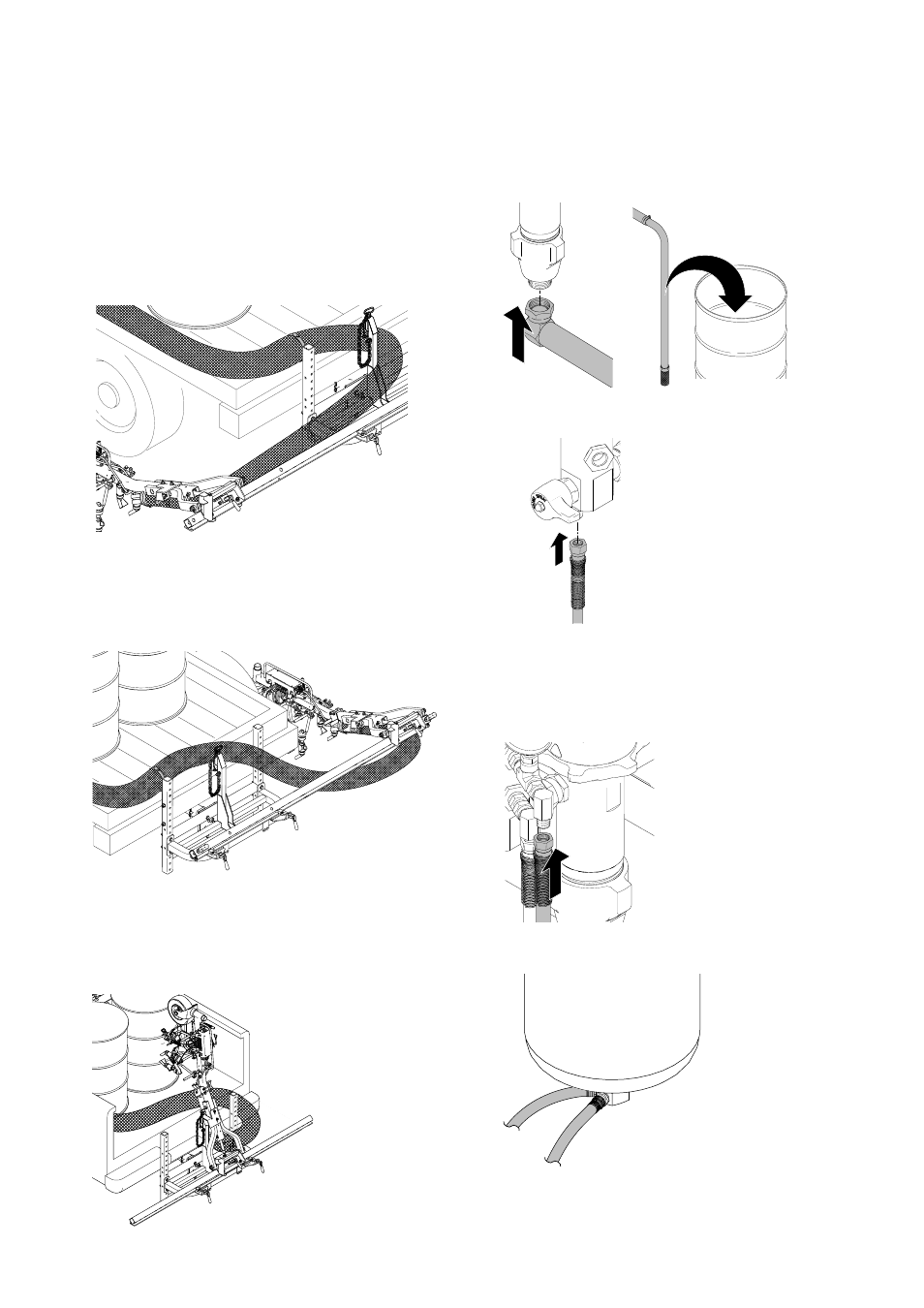

Прокладка шлангов
1.
Извлеките выдвижную балку с одной стороны
транспортного средства. Для обеспечения
полноценного движения консоли
пистолета-распылителя в разные стороны извлеките
и опустите консоль, чтобы убедиться, что пучок
шлангов зафиксирован в соответствующем
положении. При необходимости отрегулируйте хомут
шланга, который фиксирует пучок.
2.
Верните консоль пистолета-распылителя в убранное
положение. Извлеките выдвижную балку с другой
стороны транспортного средства и потяните за
консоль пистолета-распылителя с этой стороны,
чтобы убедиться, что длина шланга подходит для
полноценного движения.
3.
Верните консоль пистолета-распылителя в убранное
положение и зафиксируйте на своем месте.
Расположите выдвижную балку по центру
транспортного средства. Зафиксируйте выдвижную
балку и консоль пистолета-распылителя в
соответствующих положениях с помощью зажимов.
Подключение шлангов
1.
Установите всасывающие трубки в насосе RPS 2900
и проведите их до бака с краской.
2.
Выведите обратную линию из блока фильтра RPS
2900 и проведите обратно к баку с краской.
3.
Установите окрасочные линии в блоках фильтров
RPS 2900. Для двухцветного устройства проведите
шланг из пистолета-краскораспылителя 1 в насос 1.
Также проведите один шланг из
пистолета-краскораспылителя 2 в насос 1 и второй —
из пистолета-краскораспылителя 2 в насос 2.
4.
Установите линии для подачи стеклянных
микрошариков в бак для стеклошариков.
