Параметры и Монтаж
22
3A0555M
Хастеллой (
1050H
) и нержавеющая сталь (
1050S
)
&
(
%
$
1
0
3
*
'
/
.
-
+
LQ
PP
LQ
PP
ti14343a
ti14344a
ti14345a
ti14542a

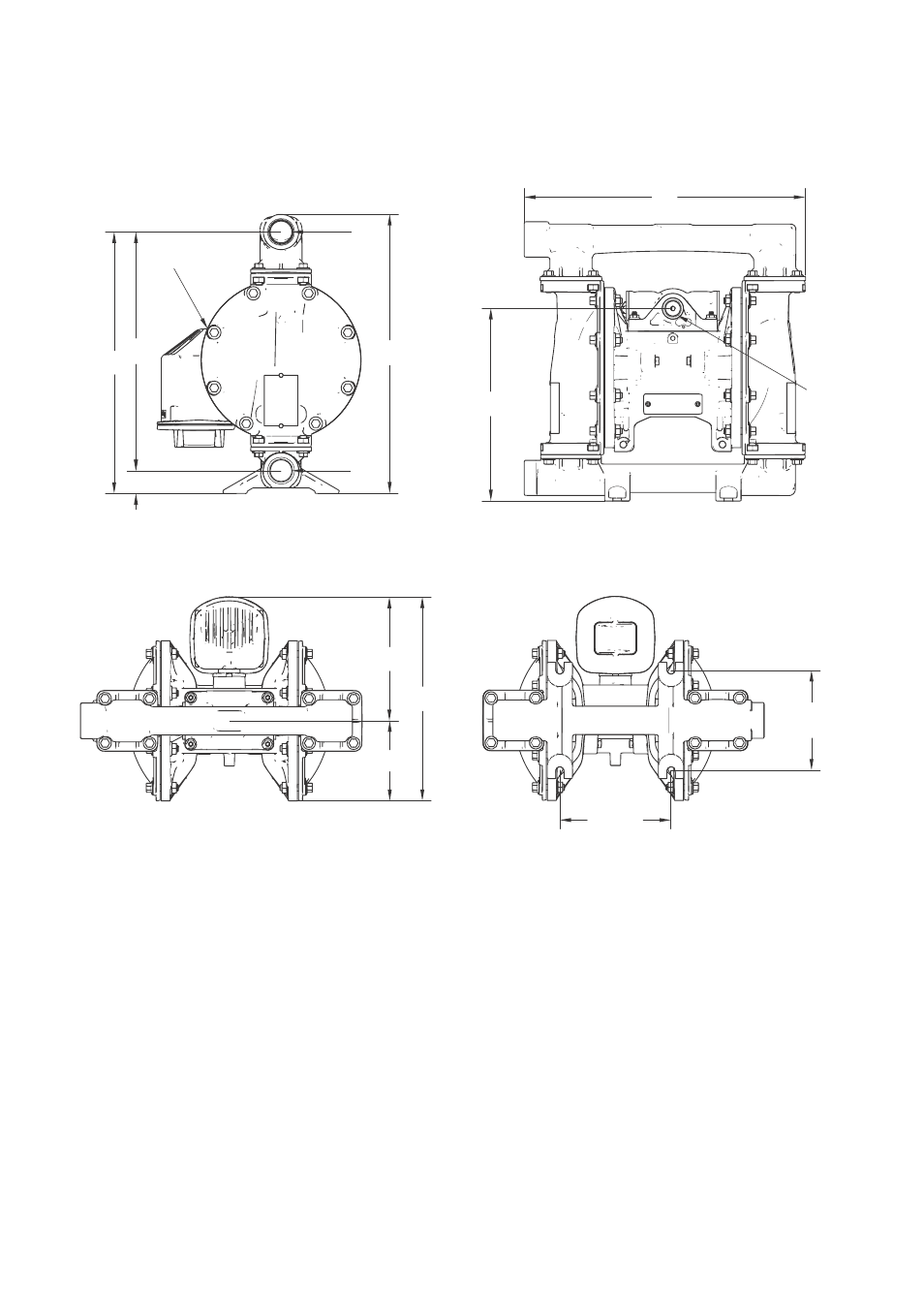

A ...... 300 мм (11,8 дюймов)
B ...... 328 мм (12,9 дюймов)
C ...... 348 мм (13,7 дюймов)
D ...... 241 мм (9,5 дюймов)
E ...... 28 мм (1,1 дюймов)
G...... 353 мм (13,9 дюймов)
H ...... 158 мм (6,2 дюймов)
J....... 102 мм (4,0 дюймов)
K ...... 258 мм (10,2 дюймов)
L ...... 1/2 NPT(F) вход воздуха
M...... 1-дюймовое NPT(F) или
1-дюймовое BSPT впускное
отверстие (4)
N ...... 1-дюймовое NPT(F)
или 1-дюймовое BSPT
выпускное отверстие (4)
P ...... выпускной шланг 3/4 NPT(F)
