Установка
3A0555M
11
Выброс воздуха
Отверстие выброса воздуха имеет размер
3/4 NPT(F). Не создавайте препятствий для
выхода воздуха. Это может привести
к неуправляемой работе насоса.
Для обеспечения выброса отработанного
воздуха в сторону:
1. Снимите глушитель (W) с порта выхода
воздуха насоса.
2. Прикрепите заземленный выпускной шланг
(U) и соедините с глушителем (Т) на другом
конце шланга. Минимальный размер
воздушного выпускного шланга - 19 мм
(3/4 дюйма) ID. Если шланг длиннее 4,57 м
(5 футов), необходимо использовать шланг
большего диаметра. Избегайте резких
изгибов или изломов шланга.
3. Установите емкость (Z) на конце линии
выхода воздуха для сбора жидкости
в случае разрыва диафрагмы. Если
диафрагма разрывается, вместе
с воздухом может быть выпущена
жидкость.

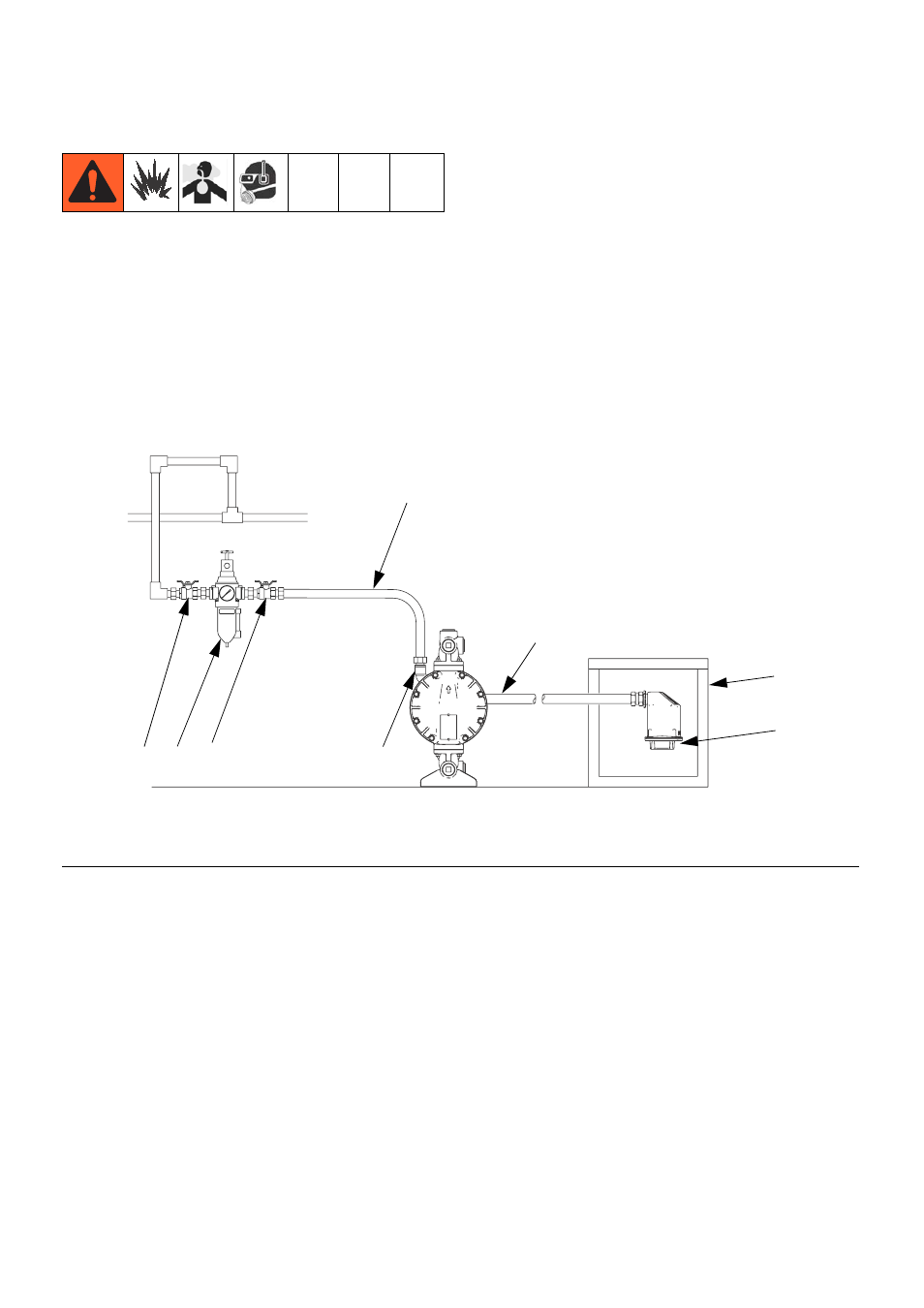

Р
ИС
. 3. Отвод отработанного воздуха
A
B
C
D
E
T
U
V
ti14219b
Условные обозначения:
A
Линия подачи воздуха
B
Главный воздушный клапан
стравливающего типа
C
Узел воздушного фильтра/регулятора
D
Воздухозаборник
E
Главный воздушный клапан
(для принадлежностей)
T
Глушитель
U
Заземленный шланг выброса воздуха
V
Емкость для отработанного воздуха
