Установка
3A0555M 13
Условные обозначения для Р ИС . 4:
A Линия подачи воздуха
B Главный воздушный клапан стравливающего
типа (установка обязательна)
C Узел воздушного фильтра/регулятора
D Впуск воздуха
E Главный воздушный клапан
(для принадлежностей)
G Заземленная, гибкая линия подачи жидкости
J Клапан слива жидкости (установка
обязательна)
K Запорный кран
L Заземленная, гибкая линия отвода жидкости
M Впускное отверстие для жидкости (алюминий,
не отображено, четыре отверстия; пластмасса,
Р
ИС . 4, центральный или торцевой фланец;
хастеллой и нержавеющая сталь,
не отображено, одно отверстие)
N Выпускное отверстие для жидкости (алюминий,
не отображено, четыре отверстия; пластмасса,
Р
ИС . 4, центральный или торцевой фланец;
хастеллой и нержавеющая сталь,
не отображено, одно отверстие)
R Провод заземления (требуется для насосов
из алюминия, проводящего полипропилена,
хастеллоя и нержавеющей стали; см. стр. 9
для получения инструкций по установке)

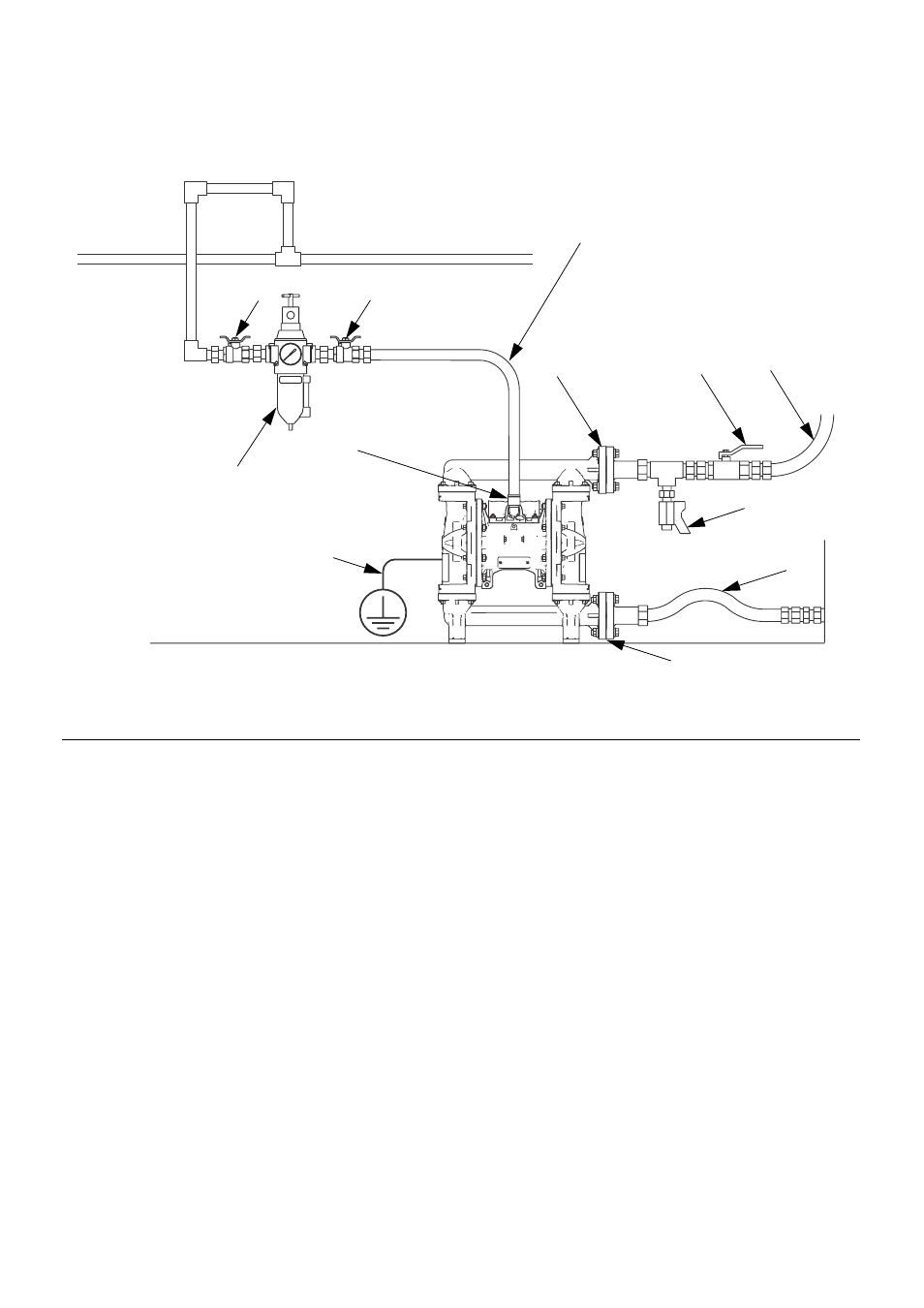

Р ИС . 4. Типичная напольная установка (показан насос 1050Р, полипропилен)
E
C
B
A
K L
J
R
D
G
M
N
ti14164b
