Инструкции по затяжке
ПРИМЕЧАНИЕ: Крепежные детали
жидкостных крышек и коллекторов имеют
липкую накладку с резьбовым герметом,
предотвращающим отвинчивание труб.
Если эта накладка чрезмерно изношена,
крепежные детали могут ослабиться
во время работы. Замените винты новыми
или примените на резьбу Loctite средней
крепости (синий) или его эквивалент.
Если крепежные детали жидкостных крышек
и коллекторов ослабли, важно затянуть их,
используя следующую процедуру.
ПРИМЕЧАНИЕ: Всегда полностью затягивайте
жидкостные крышки перед затягиванием
коллектора.
Начните с нескольких оборотов винтов
жидкостных крышек. Затем затяните
каждый винт до тех пор, пока головка
винта не коснется крышки. Затем поверните
каждый болт на 1/2 оборота или менее,
затягивая их крест-накрест для достижения
указанного момента затяжки. Повторите
для коллекторов.
Жидкостные крышки и крепления
коллекторов:
11,3 Н•м (100 фунт-дюйм)
Еще раз затяните крепежные детали
воздушного клапана, используя перекр¸стную
последовательность к нормативному моменту.
Пластмассовые средние секции:
6,2 Н•м (55 фунт-дюйм)
Металлические средние секции:
9,0 Н•м (80 фунт-дюйм)
Р
ИС
. 7

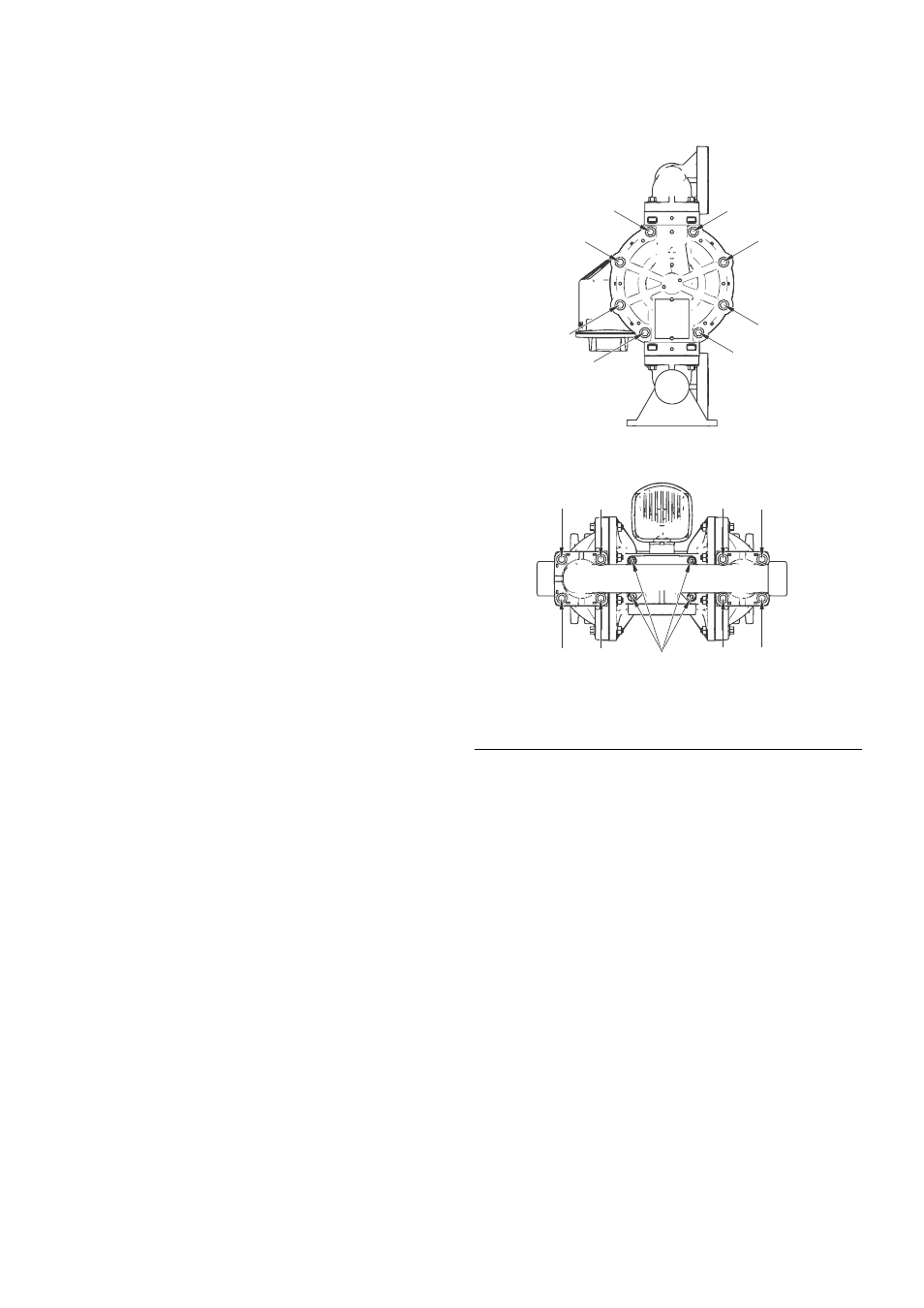

. Последовательность затяжки
9
ti18448a
