Параметры и Монтаж
3A0555M
21
Полипропилен (
1050Р
), проводящий полипропилен (
1050С
)
и ПВДФ (
1050F
)

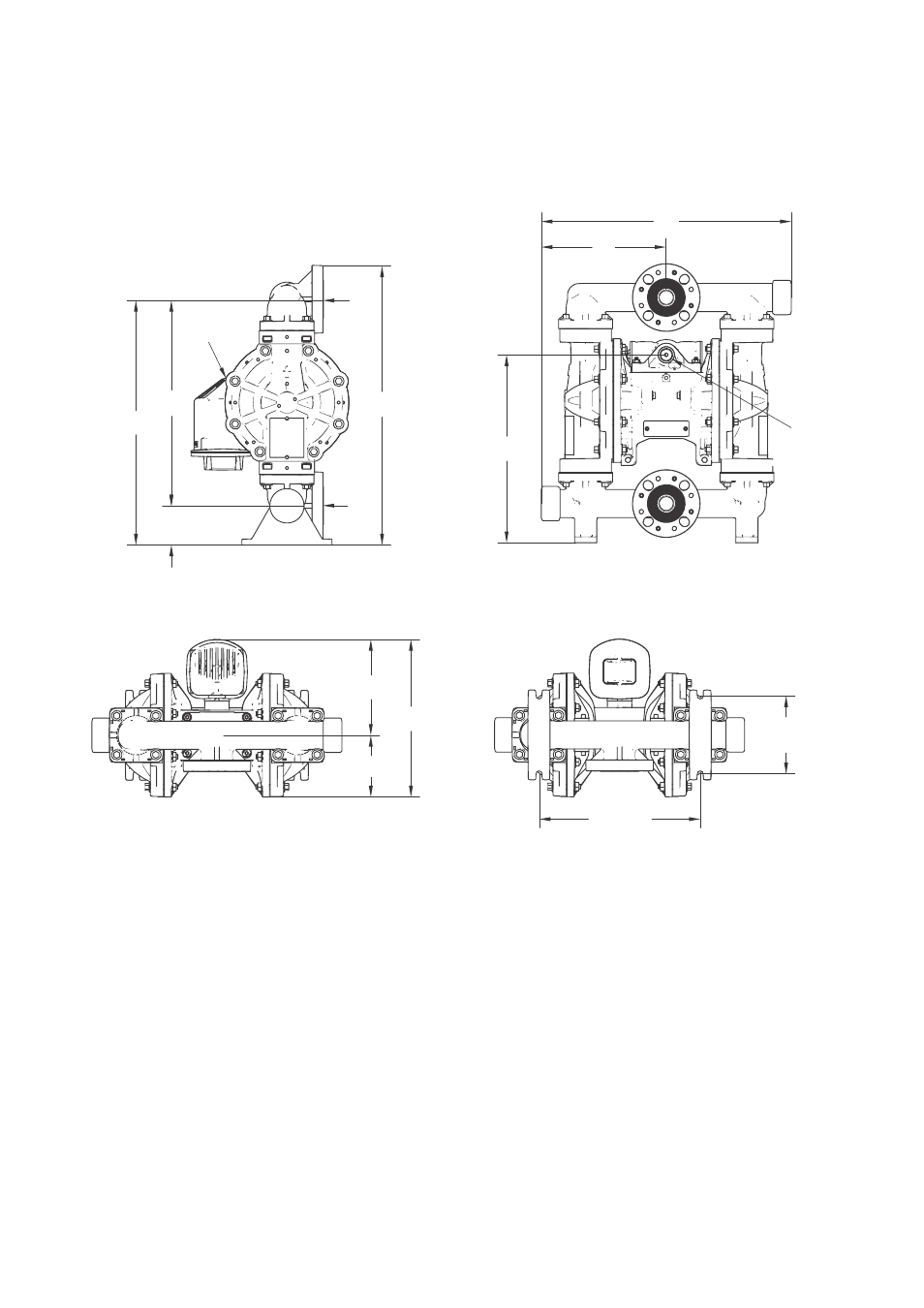

ПРИМЕЧАНИЕ: Перечисленные размеры
верны для центральных и торцевых фланцев,
кроме обозначенных отдельно.
&
%
(
$
1
0
3
*
)
'
/
.
-
+
LQ
PP
LQ
PP
ti13845b
ti13847b
ti13846b
ti14541b
A...... 335 мм (13,2 дюймов)
B...... 399 мм (15,7 дюймов)
C...... 452 мм (17,8 дюймов)
D...... 305 мм (12,0 дюймов)
E ...... 63,5 мм (2,5 дюйма)
F ...... 203 мм (8,0 дюймов)
G...... Центральный фланец:
406 мм (16,0 дюймов)
Торцевой фланец:
386 мм (15,2 дюймов)
H...... 158 мм (6,2 дюймов)
J ...... 99 мм (3,9 дюймов)
K...... 258 мм (10,2 дюймов)
L ...... 1/2 NPT(F) вход воздуха
M ..... 1-дюймовый ANSI/DIN фланец
N...... 1-дюймовый ANSI/DIN фланец
P ...... выпускной шланг 3/4 NPT(F)
