Установка
10
3A0555M
Проверьте неповрежд¸нность цепи тока
Вашей системы после первоначальной
установки, затем настройте регулярный
график для проверки неповрежд¸нности,
чтобы быть уверенным в сохранении
заземления.
Воздуховод
См. Р
1. Установите регулятор подачи воздуха (C)
и манометр для контроля давления
жидкости. Давление жидкости на выходе
должно быть одинаковым с установкой
на регуляторе подачи воздуха.
2. Установите один главный воздушный
клапан стравливающего типа (B) рядом
с насосом и используйте его для
стравливания скопившегося воздуха.
Убедитесь, что стравливающий клапан
легко доступен со стороны насоса
и расположен ниже по потоку от
регулятора давления воздуха.
3. Установите другой главный воздушный
клапан (E) вверх по потоку после всех
принадлежностей, установленных на
воздушной линии, и используйте его для
отключения подачи воздуха во время
чистки и ремонта насоса.
4. Фильтр на воздуховоде (F) удаляет пыль
и влагу из сжатого подаваемого воздуха.
5. Установите заземленный гибкий
воздушный шланг (A) между
принадлежностями и впускным воздушным
1/2 NPT(F)-патрубком насоса (D).
Используйте воздушный шланг
с минимальным внутренним диаметром
10 мм (3/8 дюйма).
Установка воздушных линий для
дистанционного управления
1. Подсоедините линию подачи воздуха
к насосу (А, Р
2. Вставьте трубы с наружным диаметром
5/32 в фитинг на каждый регулировочный
клапан (113).
3. Подсоедините свободные концы труб
к источнику подачи воздуха, например
к контроллерам Graco’s CycleFlo
™
(PN 195264) èëè CycleFlo II (PN 195265).
Язычковый переключатель
Модели с функцией отсчета импульсов
приспособлены для использования
с системами контроля и очистки жидкостей
и системой отслеживания инвентаря,
которые предоставляет производитель.
Присоедините кабель с разъемом M12
(5-контактное гнездо), чтобы подсоединить
язычковый переключатель к вашей системе
мониторинга данных. См. руководство 406824.
Воздушные пробки могут вызвать
неконтролируемое вращение насоса, что
может привести к травмам в результате
разбрызгивания или перемещения деталей.
ПРЕДУПРЕЖДЕНИЕ
Давление подачи направляющего штифта
не должно превышать 25-50
процентов
основное давление подачи воздуха. Если
давление подачи направляющего штифта
слишком высокое, может быть утечка воздуха
из насоса или выпуск излишнего воздуха при
полном затормаживании.
Р
ИС

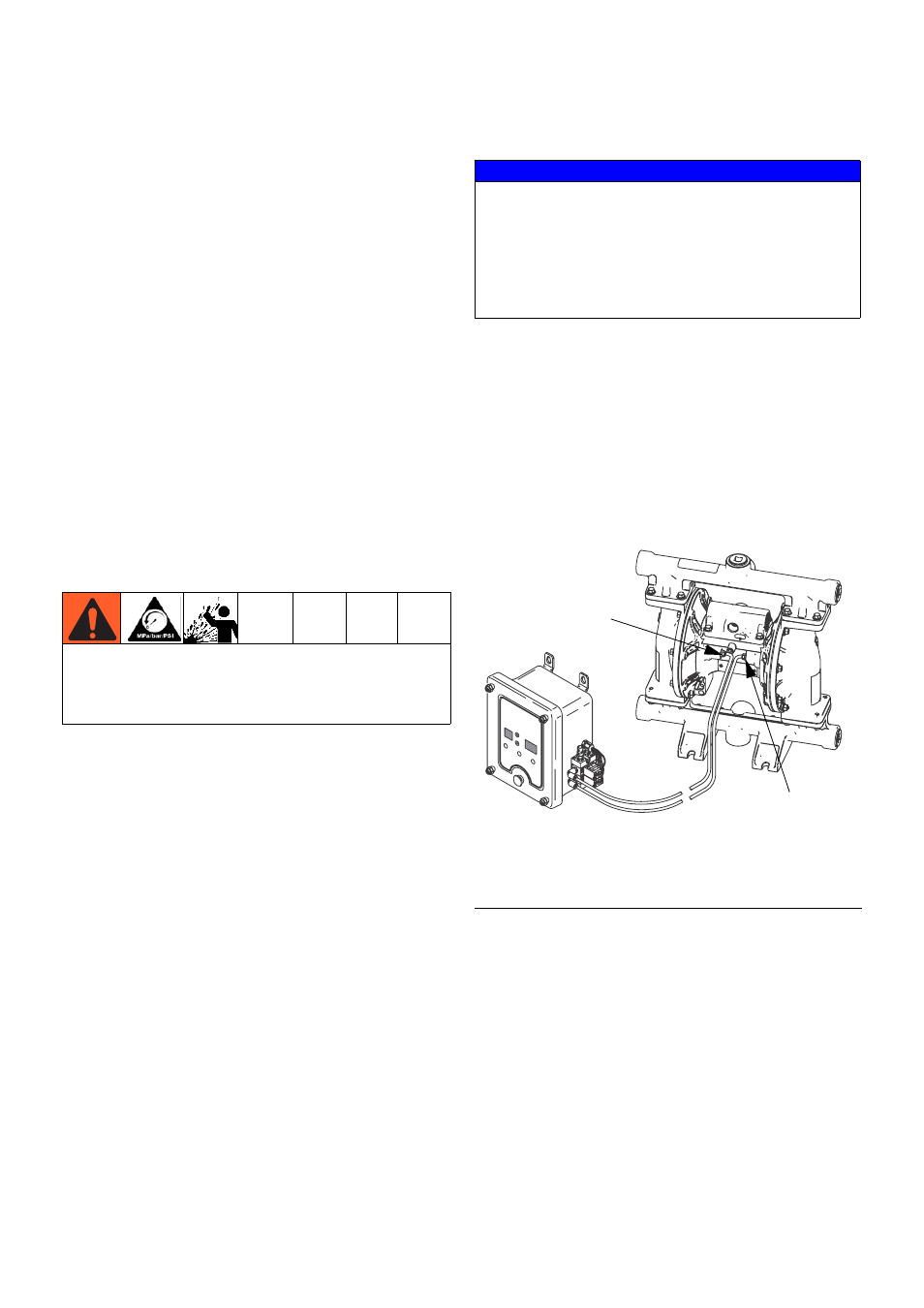

. 2. Удаленное воздушное управление
ti16894a
113
113
Graco
CycleFlo
