Установка

14

3A0555M

Отверстия впуска и выпуска
жидкости

ПРИМЕЧАНИЕ: Для изменения направления
впуска или выпуска, удалите и переверните
коллектор(ы). Следуйте разделу Инструкции
по затяжке
на стр. 18
.

Алюминий (

1050A

)

Каждый коллектор впуска и выпуска жидкости
имеет 4 резьбовых отверстия NPT(F) èëè BSPT
диаметром 1 дюйм. Закройте неиспользуемые
отверстия при помощи прилагающихся
заглушек.

Пластик (

1050Р, 1050С, 1050F

)

Каждый коллектор впуска и выпуска жидкости
имеет 1-дюймовый фланец с выступающей
поверхностью ANSI/DIN (Р

ИС

. 4, M, N) в центре

или на конце. Подсоедините к насосу
стандартную пластмассовую трубу с фланцами
диаметром 1 дюйм. См. Р

ИС

. 5.

Стандартные комплекты труб Graco доступны
из полипропилена (239005), нержавеющей
стали (239008), и ПВДФ (239009). Данные
комплекты состоят из:

фланца трубы

уплотнителя ПТФЭ

четырех 1/2 дюймовых болтов,
шайб пружинной защ¸лки, плоских
шайб и гаек.

Убедитесь, что резьба болтов смазана, и они
затянуты до 14 — 20 Н•м (10 — 15 фунт-фут).
Следуйте последовательности затяжки болта
и не перезатяните.

Хастеллой (

1050Н

) или нержавеющая

сталь (

1050S

)

Каждый коллектор впуска и выпуска жидкости
имеет одно 1-дюймовое NPT(F) èëè BSPT
отверстие.

Р

ИС

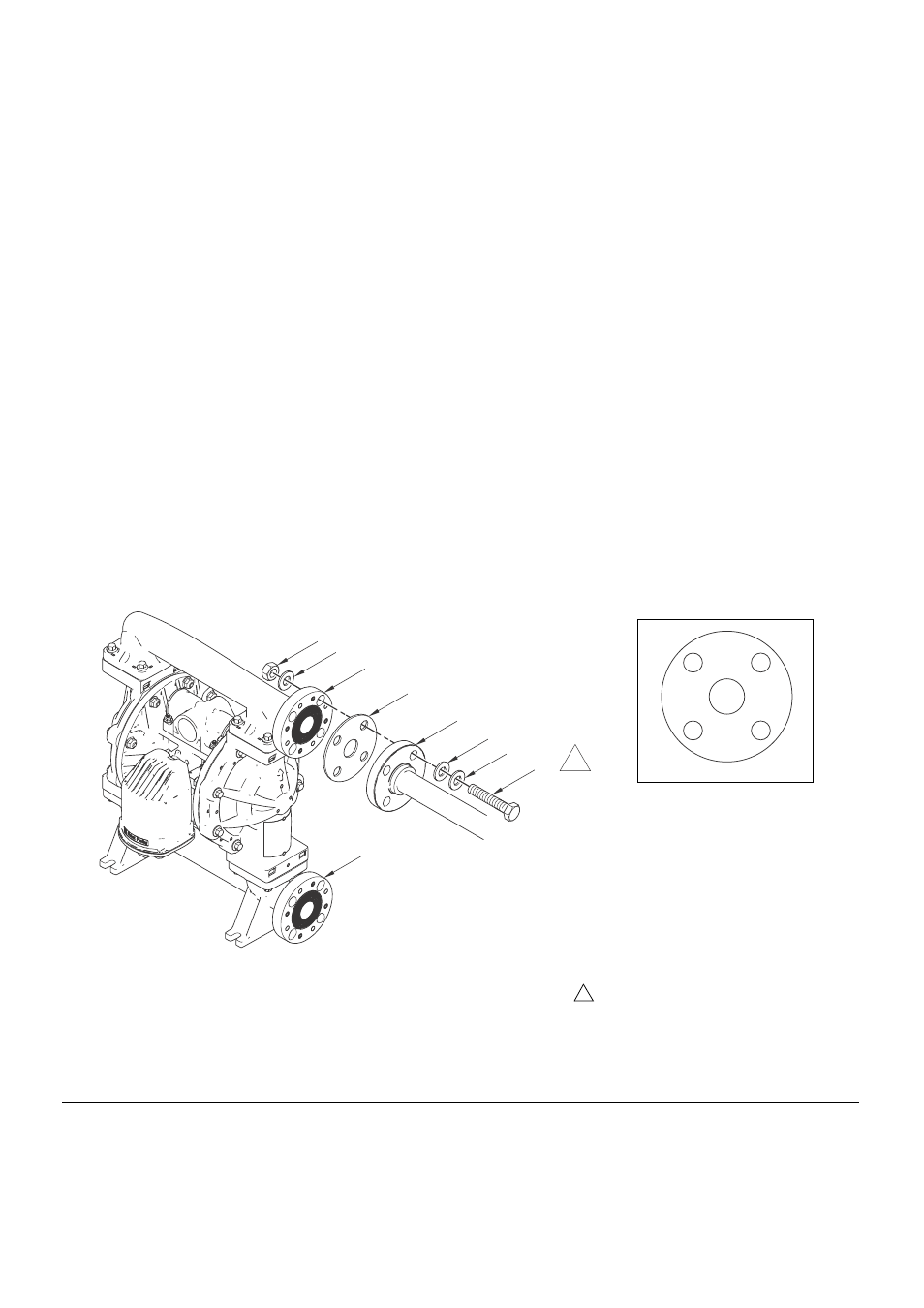

. 5. Соединения фланцев (только для пластиковых насосов, модели

1050Р

,

1050С,

и

1050F

)

1

2

3

4

9

8

1

7

6

8

:

;

0



Последовательности
затяжки болта

ti14182a

ti14181b

Условные обозначения:
M

Впускной фланец диам. 1 дюйм

N

Выпускной фланец диам. 1 дюйм

S

Стандартный трубный фланец
диам. 1 дюйм

T

Прокладка из ПТФЭ

U

Плоская шайба

V

Гайка

W Стопорная шайба
X

Болт

1

Затяните с моментом затяжки
в 14 — 20 Н•м (10 — 15 фунт-фут).
Не перезатяните.
