8 3A2985
Установка
Изменение ориентации впускного и
выпускного отверстий для жидкости
Насос поставляется со впускным (R) и
выпускным (S) отверстиями для жидкости,
направленными в одну сторону. См. рис. 3. Для
того чтобы изменить ориентацию впускного
и/или выпускного отверстий, выполните
указанные ниже действия.
1.
Удалите винты (106), крепящие впускной
(102) и/или выпускной (103) коллекторы к
крышкам (101).
2. Переверните коллектор и установите его на
место. Установите винты и затяните их с
усилием 14–17 Н
Sм (120–150 дюймо‐фунтов)
(для алюминиевых насосов). Затяните винты
с усилием 22–25 Н
Sм (190–220
дюймо-фунтов) (для насосов из ковкого
чугуна и нержавеющей стали). См. раздел
«Последовательность затяжки», стр. 29.
03940B

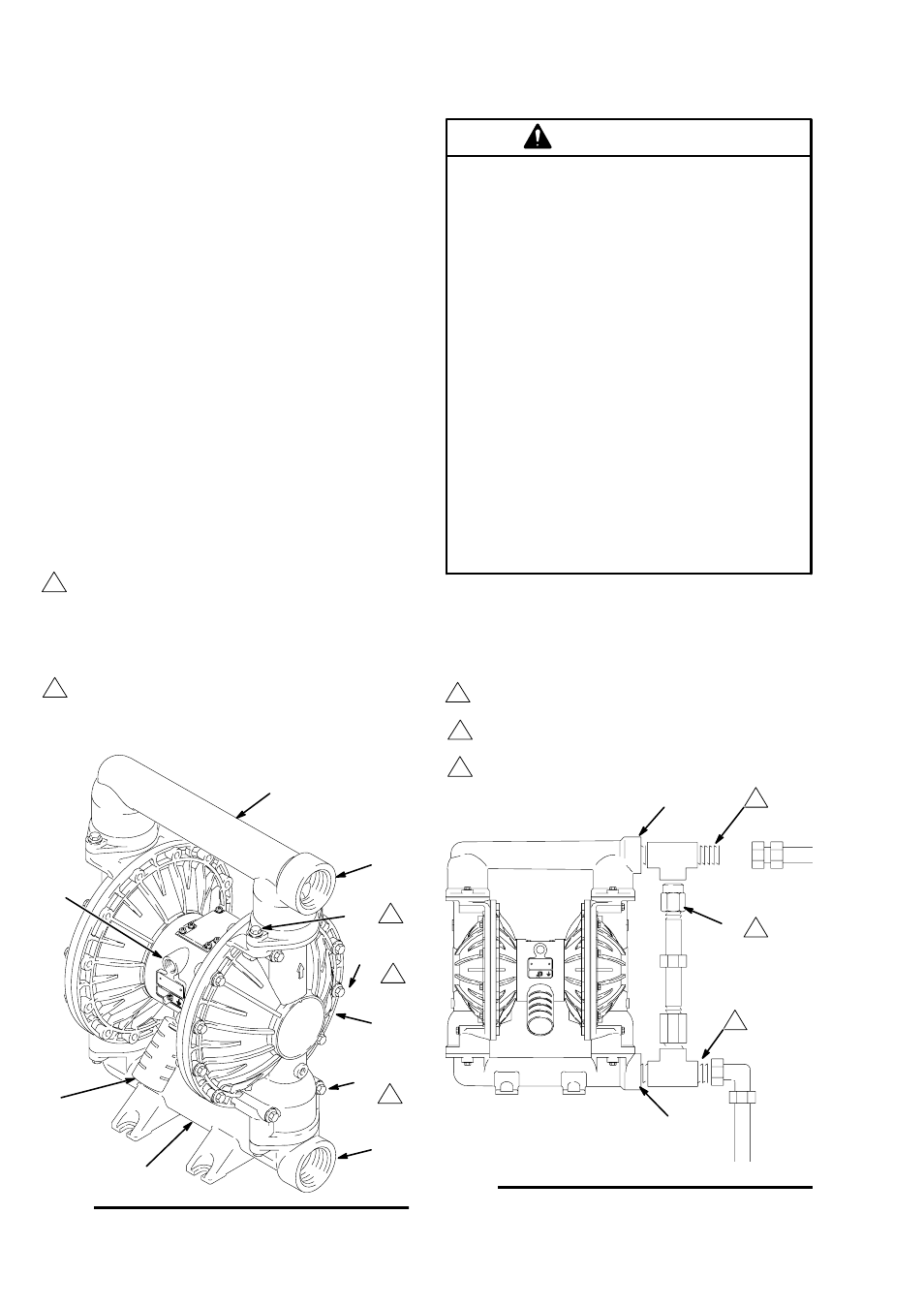

Рис. 3
1 Нанесите на резьбу материал Loctite R средней
прочности (синего цвета) или эквивалентный.
Затяните винты с усилием от 14 до 17 Н
Sм
(120–150 дюймо‐фунтов) (для алюминиевых насосов).
Затяните винты с усилием 22–25 Н
Sм (190–220
дюймо-фунтов) (для насосов из ковкого чугуна и
нержавеющей стали). См. раздел
«Последовательность затяжки», стр. 29.
N
P
R
S
1
Показана модель из алюминия
103
102
101
106
112
2 Нанесите на резьбу материал Loctite R средней
прочности (синего цвета) или эквивалентный.
Затяните винты с усилием от 22 до 25 Н
Sм
(190–220 дюймо‐фунтов).
2
106
2
ОБОЗНАЧЕНИЯ
N
Впускное отверстие
для воздуха 1/2 npt(f)
P Глушитель. Отверстие
для выпуска
отработанного воздуха
3/4 npt(f)
R Впускное отверстие 2
npt(f) для жидкости
S Выпускное отверстие 2
npt(f) для жидкости
101 Крышки
102 Впускной коллектор
жидкости
103 Выпускной
коллектор жидкости
106 Винты для
коллектора и
крышек
112 Винты крышек
(верхние и нижние)
Клапан снятия давления жидкости
В некоторых системах может потребоваться
установка клапана снятия давления на
выпуске насоса для предотвращения
избыточного давления и разрыва насоса или
шланга. См. рис. 4.
Температурное расширение жидкости на
выпускной линии может стать причиной
избыточного давления. Это может произойти
при использовании длинных линий подачи
жидкости, подверженных нагреву
солнечными лучами или температурой
окружающей среды, или в случае
перекачивания жидкости из холодной зоны в
теплую (например, из подземной емкости).
Избыточное давление может также
возникнуть при использовании насоса Husky
для подачи жидкости на поршневой насос,
когда впускной клапан поршневого насоса не
закрыт, что приводит к созданию пробки в
выпускной линии.
ВНИМАНИЕ!
Рис. 4
1
2 Подсоедините в этом месте линию впуска
жидкости.
ОБОЗНАЧЕНИЯ
R Впускное отверстие для жидкости 2 npt(f)
S Выпускное отверстие для жидкости 2 npt(f)
V Клапан снятия давления Деталь № 112119
(нержавеющая сталь)
R
S
Подсоедините в этом месте
линию выпуска жидкости.
1
2
3
Установите клапан между впускным и
выпускным отверстиями для жидкости.
V
3
03941B
