Обслуживание
Ремонт шарового обратного клапана
Необходимые инструменты
D Динамометрический гаечный ключ.
D Торцевой ключ на 10 мм.
D Съемник уплотнительных колец.
Разборка
ПРИМЕЧАНИЕ. В наличии есть комплект для
ремонта секции жидкости. Для того чтобы
заказать комплект, который соответствует
используемому насосу, см. стр. 23. Детали,
входящие в комплект, отмечены звездочкой
(пример: 201*). Для получения оптимальных
результатов используйте все входящие в
комплект детали.
ПРИМЕЧАНИЕ. Для обеспечения надлежащей
посадки шариков (301) всегда заменяйте седла
(201) при замене шариков.
ПРИМЕЧАНИЕ. (Вариант с удлинителем) Чтобы
обеспечить надлежащее уплотнение удлинителя
(115), всегда заменяйте уплотнительные кольца
(116) при замене шариков.
1.
Выполните
предупреждение раздела
«Процедура снятия давления» на стр. 10.
Отсоедините все шланги.
2.
Снимите насос с крепления.
3.
С помощью торцевого ключа на 10 мм
извлеките четыре винта (106), крепящих
выпускной коллектор (103) к крышкам
секции для жидкости (101). См. рис. 10.
4.
Извлеките из коллектора седла (201),
шарики (301) и уплотнительные кольца (202).
ПРИМЕЧАНИЕ. В некоторых моделях
уплотнительные кольца (202) не используются.
5.
Переверните насос и снимите впускной
коллектор (102). Извлеките седла (201),
шарики (301) и уплотнительные кольца (202)
из крышек секции жидкости (101).
Повторная сборка
1.
Очистите все детали и убедитесь в отсутст-
вии признаков износа или повреждений. При
необходимости замените детали.
2.
Соберите в обратной последовательности,
соблюдая все примечания на рис. 10.
Убедитесь в том, что шаровые обратные
клапаны собраны
в точности, как показано
на рисунках. Стрелки (A) на крышках (101)
секции жидкости
должны указывать на
выпускной коллектор (103).
Нанесите на резьбу материал Loctite
R средней
прочности (синего цвета) или эквивалентный.
Затяните винты с усилием от 14 до 17 Н
Sм
(120–150 дюймо‐фунтов) (для алюминиевых
насосов). Затяните винты с усилием 22–25 Н
Sм
(190–220 дюймо-фунтов) (для насосов из ковкого
чугуна и нержавеющей стали). См. раздел
«Последовательность затяжки», стр. 29.
TI0352B

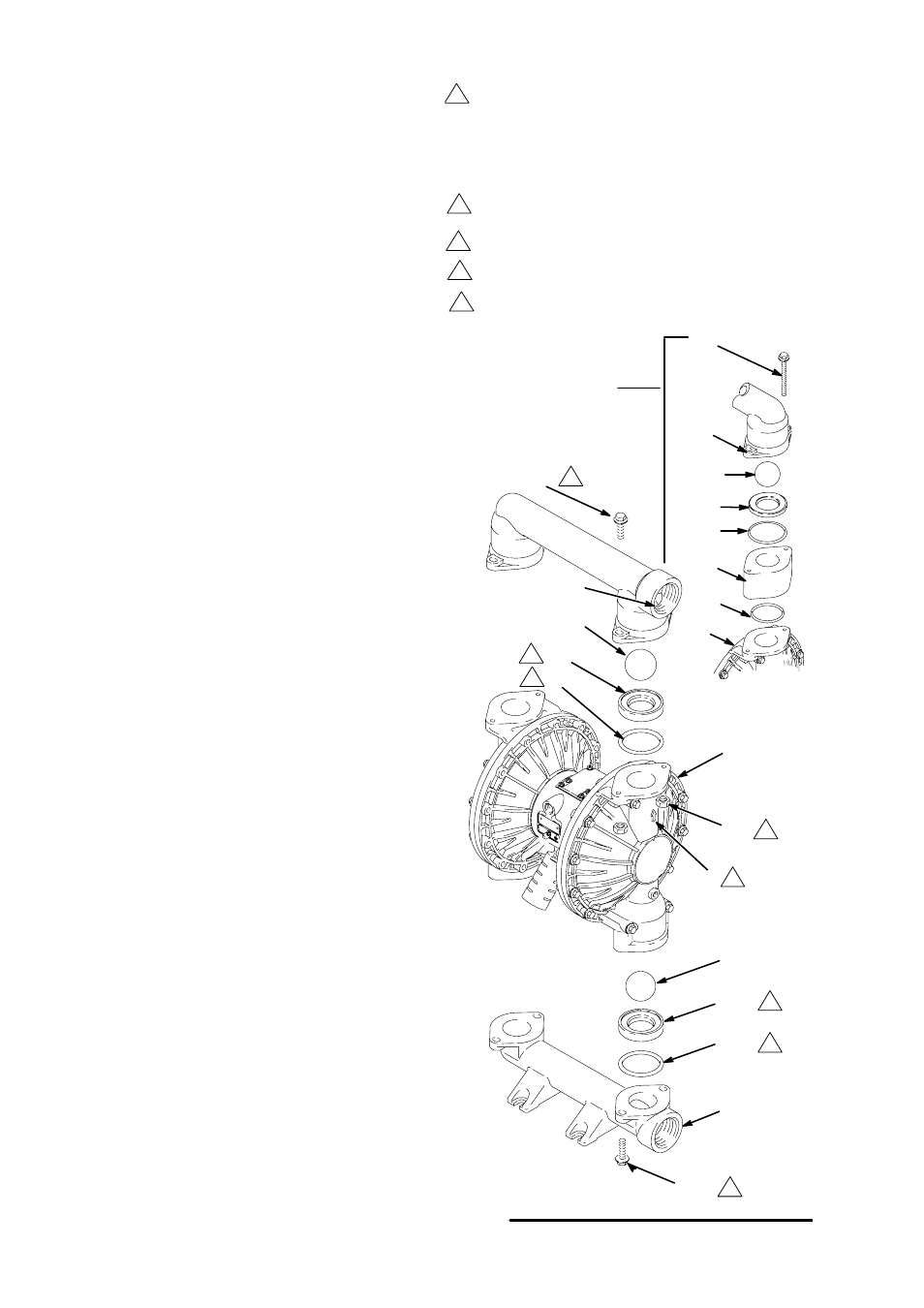

Рис. 10
1
2
Стрелка (A) должна указывать в сторону
выпускного коллектора (103).
106
103
101
A
*201
*301
106
102
201*
301*
2
1
1
*202
202*
3
Не используется в некоторых моделях.
3
3
4
Скошенная посадочная поверхность должна
быть обращена в сторону шарика (301).
4
4
113
5
5
Используется только в моделях из
нержавеющей стали.
Z117
103
*301
*201
*202
Z115
Z116
101
Только модели
с удлинителем
