Обслуживание, Ремонт воздушного клапана – Инструкция по эксплуатации Graco Husky 2150
Страница 13
13
3A2985
Обслуживание
Ремонт воздушного клапана
Необходимые инструменты
D Динамометрический гаечный ключ.
D Отвертка Torx (T20) или торцевой ключ на
7 мм (9/32 дюйма).
D Острогубцы.
D Съемник уплотнительных колец.
D Смазка на литиевой основе.
ПРИМЕЧАНИЕ. Можно приобрести ремонтные
комплекты для воздушного клапана под
№ 236273 (модели с центральным корпусом
из алюминия) и под № 255061 (модели с
центральным корпусом из нержавеющей стали).
См. стр. 24. Детали, входящие в комплект,
отмечены специальным символом, например,
(4†
H). Для получения оптимальных результатов
используйте все входящие в комплект детали.
Разборка
1.
Выполните
предупреждение раздела
«Процедура снятия давления» на стр. 10.

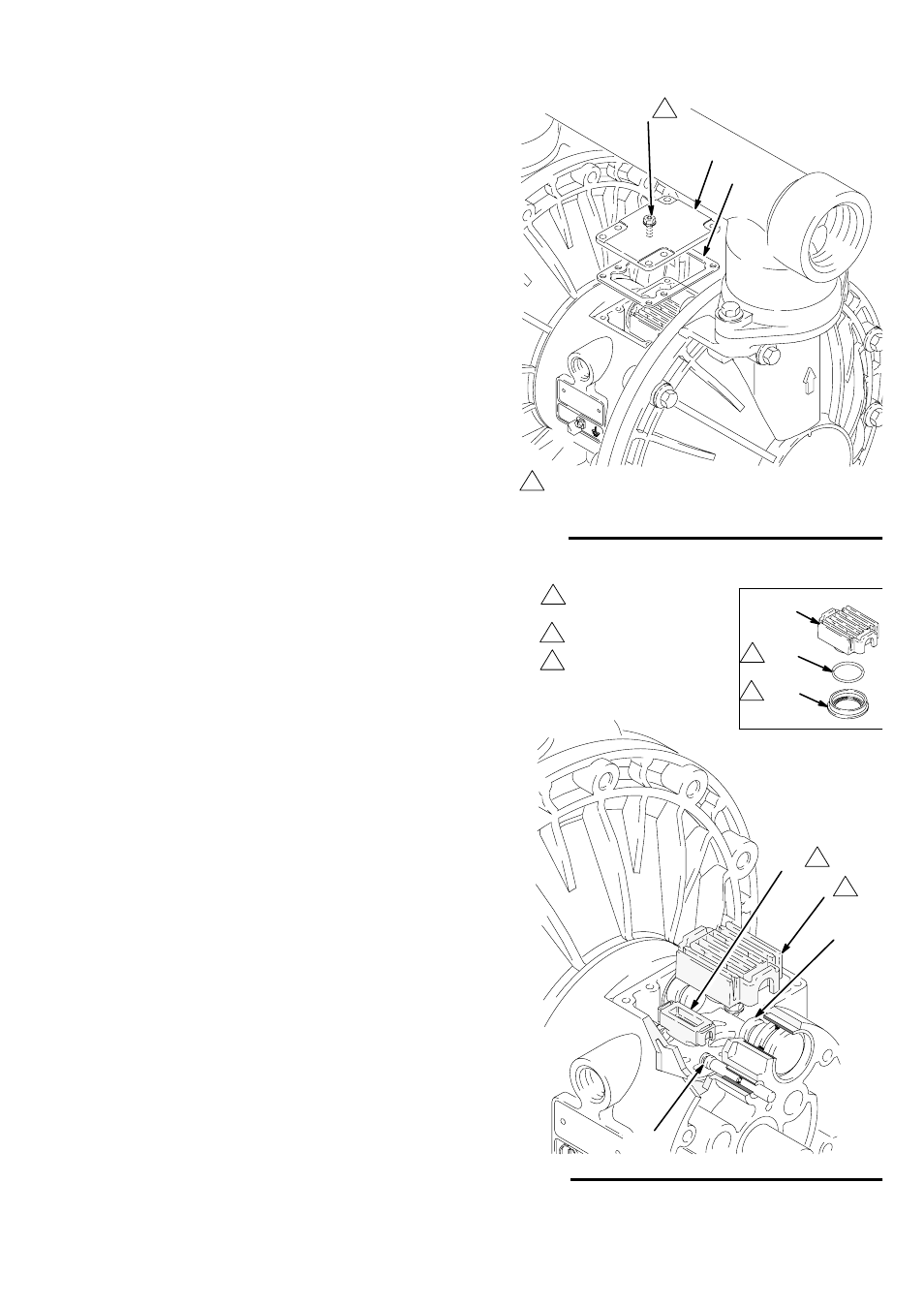

2.
С помощью отвертки Torx (T20) или
торцевого ключа на 7 мм (9/32 дюйма)
выкрутите шесть винтов (3), снимите крышку
(2) воздушного клапана и извлеките
прокладку (4). См. рис. 6.
3.
Сместите каретку (5) клапана в центральное
положение и извлеките ее из углубления.
Извлеките блок (7) клапана и уплотнительное
кольцо (6) из каретки. С помощью острогубцев
извлеките из углубления блок управления (18),
держа его вертикально. См. рис. 7.
4.
Извлеките два приводных поршня (11) из
подшипников (12). Извлеките из поршней
уплотнения П-образного сечения (10). Извле-
ките направляющие штифты (16) из подшип-
ников (15). Снимите с направляющих штиф-
тов уплотнительные кольца (17). См. рис. 8.
5.
Осмотрите пластину (8) клапана, не снимая ее.
Если пластина повреждена, выкрутите три
винта (3) с помощью отвертки Torx (T20) или
торцевого ключа на 7 мм (9/32 дюйма).
Снимите пластину клапана (8) и, для моделей
с центральным корпусом из алюминия,
извлеките уплотнение (9). См. рис. 9.
6.
Осмотрите подшипники (12, 15), не снимая их.
См. рис. 8. Подшипники имеют коническую
форму. Если они повреждены, извлекать их
следует снаружи. Для этого необходимо
разобрать секцию для жидкости. См. стр. 20.
7.
Очистите все детали и убедитесь в
отсутствии признаков износа или
повреждений. При необходимости замените
детали. Повторная сборка выполняется, как
описано на стр. 14.
03944
Затяните винты с усилием 5,6–6,8 Н
Sм
(50–60 дюймо-фунтов).
Рис. 6
3
2
4
{H
2
2
03945
H{18
5
Рис. 7
1
2
См. подробную схему
справа.
Нанесите смазку.
3
Нанесите смазку
на нижнюю
поверхность.
1
H{7
H{6
5
2
3
3
11
16
