Последовательность затяжки, Насосы из алюминия, Насосы из ковкого чугуна и нержавеющей стали – Инструкция по эксплуатации Graco Husky 2150
Страница 29
29
3A2985

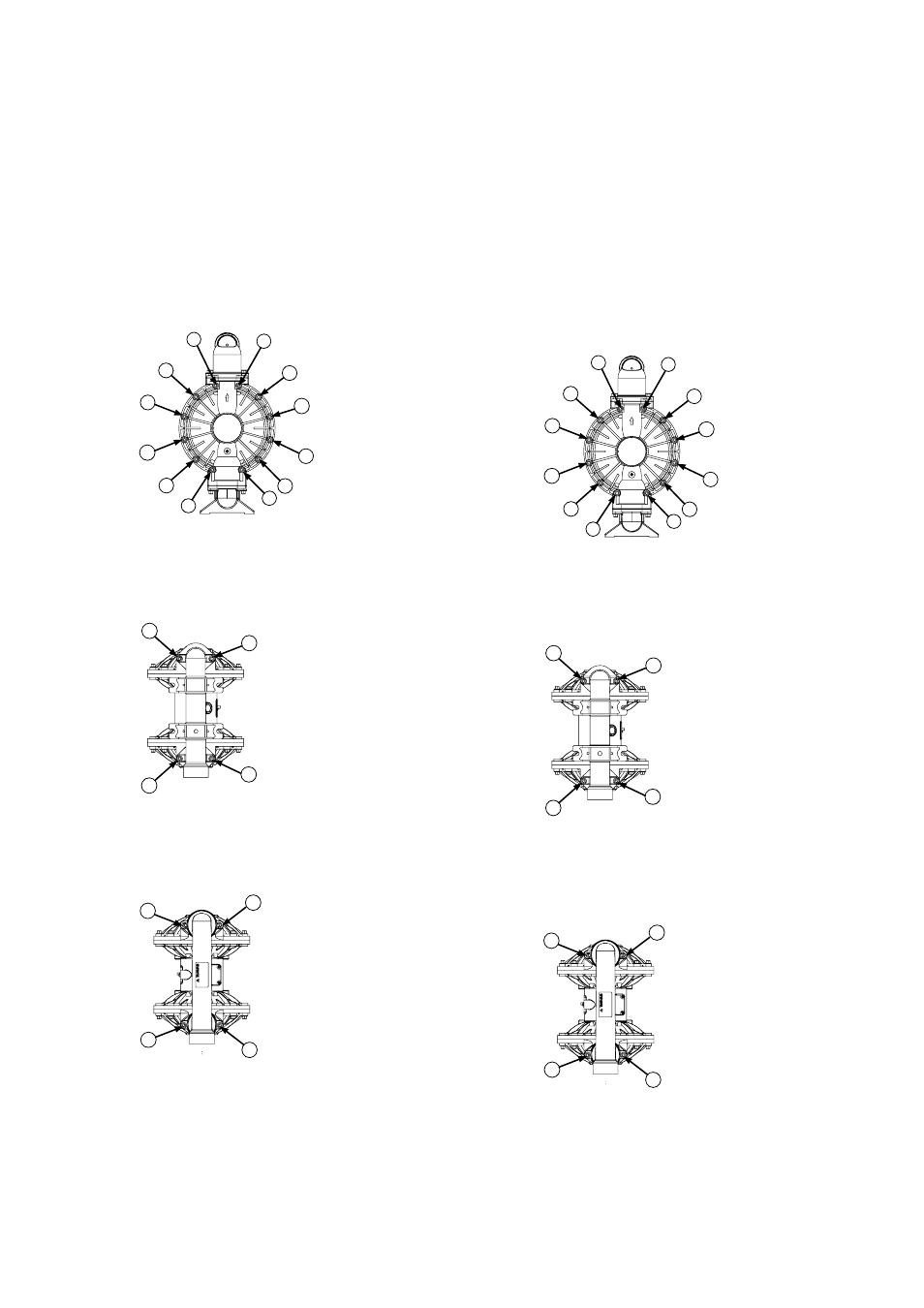

Последовательность затяжки
Насосы из алюминия
Модели № DF3___, DG3___, DFH___, DGH___,
DFC___, DGC___, DFG___, DGC___, DFG___,
DGG___ и 232503.
Всегда соблюдайте последовательность
затяжки, когда необходимо затянуть крепежные
элементы.
1.
Левая/правая крышки для секции жидкости
Затяните болты с усилием 22–25 Н
Sм
(190–220 дюймо-фунтов)
12
11
1
2
3
4
5
6
7
9
8
10
ВИД СБОКУ
2.
Впускной коллектор
Затяните болты с усилием 14–17 Н
Sм
(120–150 дюймо-фунтов)
15
16
13
14
ВИД СНИЗУ
3.
Выпускной коллектор
Затяните болты с усилием 14–17 Н
Sм
(120–150 дюймо-фунтов)
17
19
20
18
ВИД СВЕРХУ
Насосы из ковкого чугуна и
нержавеющей стали
Модели № DF4___, DG4___, DF6___, DG6___,
DFD___, DGD___, DFF___, DGF___, DV4___,
DVD___
Всегда соблюдайте последовательность
затяжки, когда необходимо затянуть крепежные
элементы.
1.
Левая/правая крышки для секции жидкости
Затяните болты с усилием 22–25 Н
Sм
(190–220 дюймо-фунтов)
12
11
1
2
3
4
5
6
7
9
8
10
ВИД СБОКУ
2.
Впускной коллектор
Затяните болты с усилием 22–25 Н
Sм
(190–220 дюймо-фунтов)
15
16
13
14
ВИД СНИЗУ
3.
Выпускной коллектор
Затяните болты с усилием 22–25 Н
Sм
(190–220 дюймо-фунтов)
17
19
20
18
ВИД СВЕРХУ
