Graco Husky 2150 - Инструкция (Страница 5)

5 3A2985
Установка
Общие сведения
D Представленную на рис. 2 типовую схему
установки можно использовать только как
руководство для выбора и установки
компонентов системы. Для помощи в
разработке системы в соответствии с вашими
нуждами обратитесь к дистрибьютору
компании Graco или в службу технической
поддержки Graco (см. оборотную страницу).
D Всегда используйте оригинальные детали и
принадлежности от компании Graco.
D Справочные номера и буквы в скобках
относятся к сноскам на рисунках и в списках
деталей на стр. 24–25.
ОПАСНЫЕ ЖИДКОСТИ
Во избежание получения серьезной
травмы, попадания брызг в глаза
или на кожу и проливания
токсичной жидкости
никогда не
перемещайте и не поднимайте насос,
находящийся под давлением. В случае
падения насоса секция с жидкостью может
разорваться. Прежде чем перемещать или
поднимать насос, всегда выполняйте
предупреждение раздела «Процедура
снятия давления» на стр. 10.
ПРЕДУПРЕЖДЕНИЕ
D Насос достаточно тяжелый. Если его
необходимо переместить, привлеките к
процедуре подъема двух человек, которые
должны крепко взяться за выпускной
коллектор (103). См. рис. 3 на стр. 8.
Затяжка винтов перед первым
использованием
Перед использованием насоса впервые
проверьте и подтяните все наружные крепежные
элементы. См. раздел
«Последовательность
затяжки», стр. 29. После первого дня работы
подтяните крепежные элементы. Хотя
интенсивность эксплуатации насоса может
различаться, общей рекомендацией является
подтяжка крепежных элементов через каждые
два месяца.
Заземление
ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА
Насос должен быть заземлен.
Перед эксплуатацией насоса
заземлите систему, как описано
ниже. Прочтите также раздел
«ОПАСНОСТЬ ПОЖАРА И
ВЗРЫВА» на стр. 4.
ПРЕДУПРЕЖДЕНИЕ
Во избежание искрения заземлите насос и
остальное оборудование, используемое или
находящееся в зоне перекачивания жидкости.
Изучите местные электротехнические правила и
нормы, содержащие детальные инструкции по
заземлению соответствующего оборудования в
данном регионе.
Заземлите все указанное
оборудование.

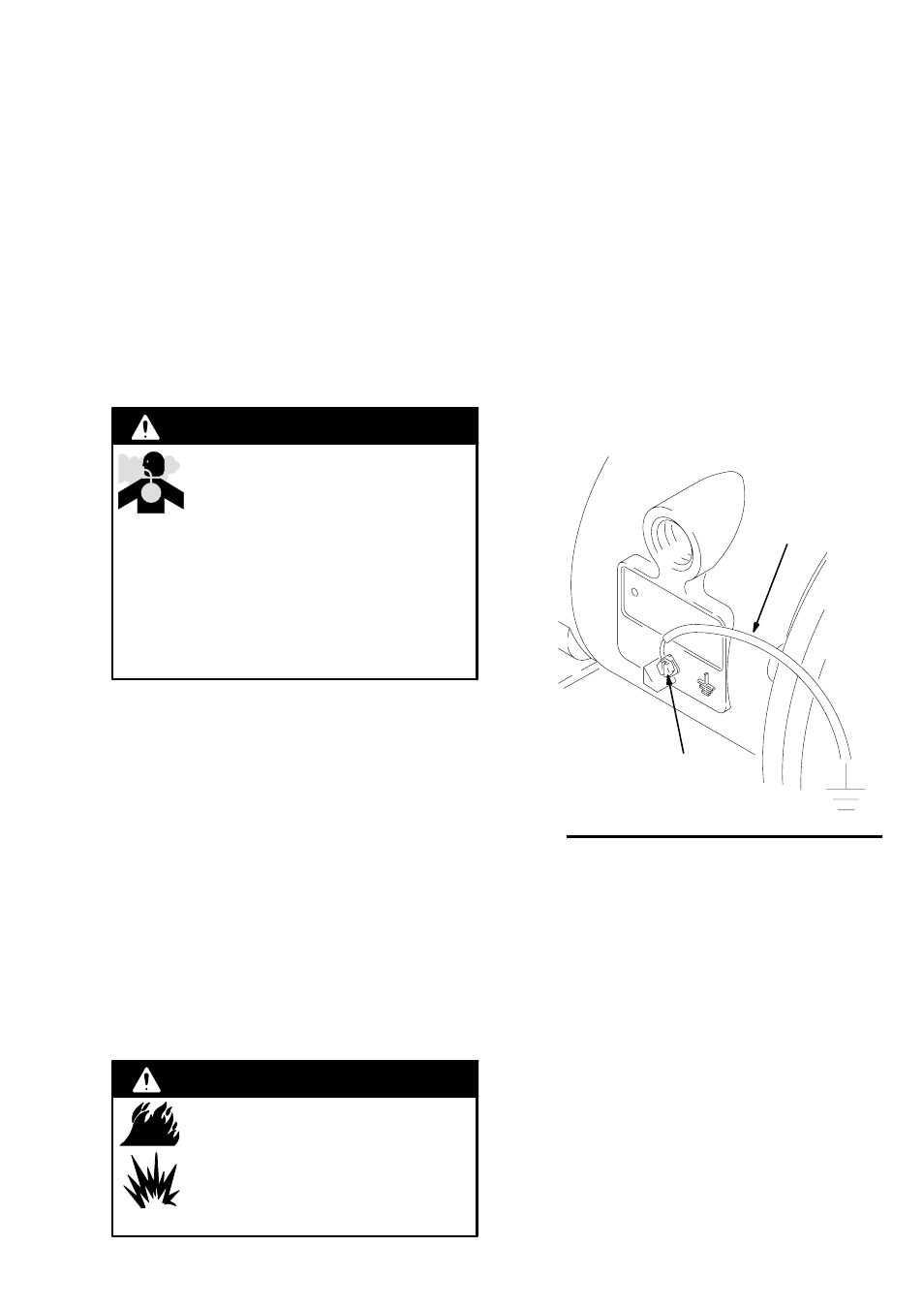

D Насос. Подсоедините провод и зажим
заземления согласно рис. 1. Ослабьте винт
(W) заземления. Вставьте один конец
провода (Y) заземления, сечение которого
должно составлять не менее 1,5 мм
@ (12 ga),
за винт заземления и надежно затяните винт.
Подсоедините конец заземляющего провода с
зажимом к фактическому грунтовому
заземлению. Заказывайте деталь № 222011
(провод заземления и зажим).
02646B Рис. 1
Y
W
D Шланги для воздуха и жидкости.
Используйте только заземленные шланги.
Для обеспечения надежности заземления
совокупная длина используемых шлангов
должна составлять не более 150 м
(500 футов).
D Воздушный компрессор. Следуйте
рекомендациям производителя.
D Все емкости для растворителя,
используемого при промывке. Выполняйте
местные нормы и правила. Пользуйтесь
только металлическими токопроводящими
емкостями. Не ставьте емкость на не
проводящую ток поверхность, например на
бумагу или картон, так как это нарушит
целостность заземления.
D Контейнер для подачи жидкости. Выполняйте
местные нормы и правила.
