17 3A2985
Обслуживание
Ремонт мембраны
Необходимые инструменты
D Динамометрический гаечный ключ.
D Торцевой ключ на 10 мм.
D Торцевой ключ на 13 мм.
D Торцевой ключ на 15 мм (алюминиевые
модели) или торцевой ключ на 25,4 мм
(1", модели из нержавеющей стали).
D Гаечный ключ с открытым зевом на 19 мм.
D Съемник уплотнительных колец.
D Смазка на литиевой основе.
Разборка
ПРИМЕЧАНИЕ. В наличии есть комплект для
ремонта секции жидкости. Для того чтобы
заказать комплект, который соответствует
используемому насосу, см. стр. 23. Детали,
входящие в комплект, отмечены звездочкой
(пример: 401*). Для получения оптимальных
результатов используйте все входящие в
комплект детали.
1. Выполните
предупреждение раздела
«Процедура снятия давления» на стр. 10.
2. Снимите коллекторы и разберите шаровые
обратные клапаны, как описано на стр. 16.
3. С помощью торцевых ключей на 10 и 13 мм
выкрутите винты (106 и 112), крепящие
крышки секции жидкости (101) к крышкам
воздушной секции (23). Снимите крышки
(101) секции жидкости с насоса. См. рис. 11.

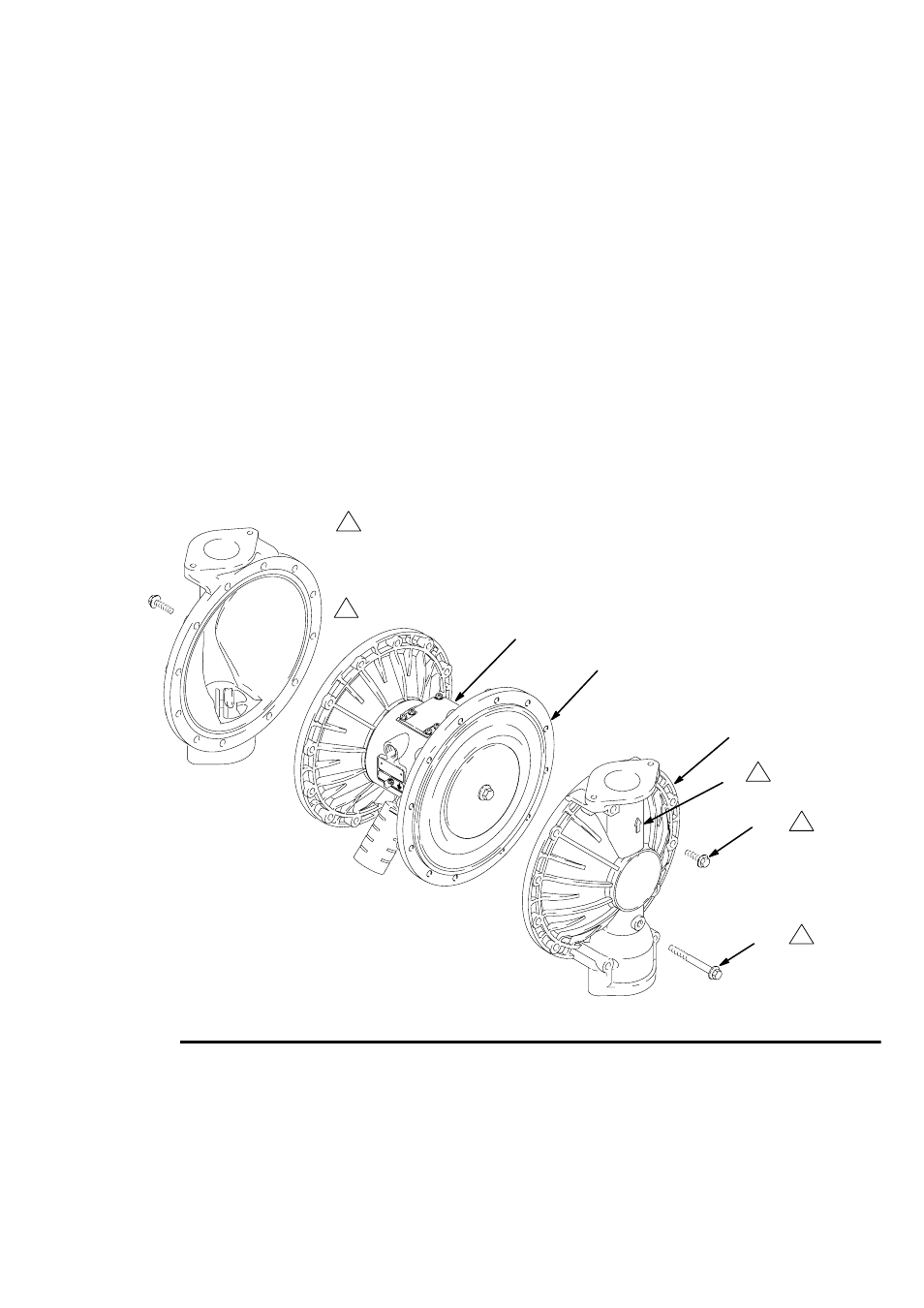

Рис. 11
1
2
23
101
A 2
B
Стрелка (A) должна указывать в сторону воздушного клапана (B).
Нанесите на резьбу материал Loctite
R средней прочности (синего цвета)
или эквивалентный. Сначала необходимо затянуть восемь длинных
винтов (112), затем – короткие винты (106). Затяните винты с усилием
22–25 Н
Sм (190–220 дюймо‐фунтов). См. раздел «Последовательность
затяжки», стр. 29.
1 106
112 1
03949B
